Einstellung von MR51e zur Verwendung des statischen IP-Adressierungsmodus

2022-07-04Zuletzt aktualisiert

Wenn Ihr Netzwerk DHCP nicht unterstützt, stellen Sie Ihre MR51e-Panels auf das Modell der statischen IP-Adressierung ein.

Bevor Sie beginnen

Laden Sie das MSC MR51e Address Configuration Tool herunter und installieren Sie es auf Ihrem Computer. Vergewissern Sie sich, dass das MR51e-Panel mit demselben Subnetz wie Ihr Computer verbunden ist.

Prozedur

  1. Stellen Sie am MR51e-Panel S1 (Konfigurations-DIP-Schalter) 0011 ein.
    Stellen Sie die DIP-Schalter 4 und 3 auf OFF und die DIP-Schalter 2 und 1 auf ON.

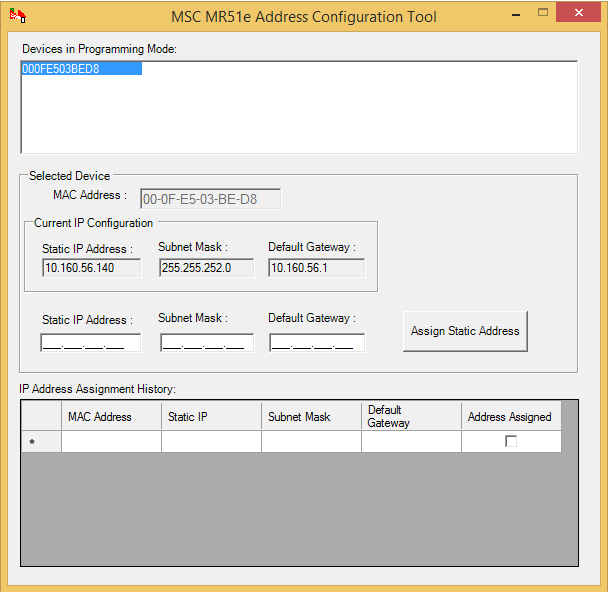

  2. Öffnen Sie das MSC MR51e Address Configuration Tool.
  3. Drücken Sie S2 (Reset-Schalter).
    Nach der Erkennung erscheint die MAC-Adresse des MR51e-Panels in der Liste Geräte im Programmiermodus.
  4. Wählen Sie in der Liste Geräte im Programmiermodus das zu programmierende MR51e-Panel.
    Die MAC-Adresse des ausgewählten MR51e-Panels erscheint im Feld Ausgewähltes Gerät.

  5. Geben Sie die Werte für Statische IP-Adresse, Subnetzmaske und Standardgateway ein, und klicken Sie auf Statische Adresse zuweisen.
    Die eingegebenen Werte erscheinen in der Gruppe Aktuelle IP-Konfiguration und in der Liste Verlauf der IP-Adresszuweisung.
  6. Stellen Sie am MR51e-Panel S1 (Konfigurations-DIP-Schalter) 0010 ein.
    Stellen Sie die DIP-Schalter 4, 3 und 1 auf OFF und den DIP-Schalter 2 auf ON.
  7. Drücken Sie S2 (Reset-Schalter).
