Koppeln von Aperio-fähigen Schlössern mit dem AH30-Hub

Wenn Sie Aperio-fähige Schlösser mit einem AH30-Hub verwenden, müssen Sie die Schlösser mit der Aperio Programming Application (APA) mit dem Hub koppeln, bevor Sie die Schlösser an Ihrer Synergis™-Einheit registrieren können.

1. Stellen Sie die EAC-Adresse (1 - 15) am Hub mit Hilfe der DIP-Schalter ein.
   WICHTIG: Bis zu acht Hubs können an denselben RS-485-Kanal in einer Verkettung angeschlossen werden, aber jeder Hub muss eine andere EAC-Adresse verwenden.
2. Schalten Sie den Hub ein.
3. Schließen Sie den USB-Dongle an Ihren Computer an und installieren Sie Folgendes:
   • TriBee Bootloader (Treiber für den USB-Dongle)
   • Aperio Programming Application (APA)
4. Öffnen Sie APA und öffnen oder erstellen Sie eine Installation.
   BEMERKUNG: Jede Installation ist mit einer Verschlüsselungsschlüsseldatei verknüpft. Kontaktieren Sie ASSA ABLOY wegen dieser Schlüsseldatei, um eine Installation zu erstellen.
5. Scannen Sie, um den Hub zu erkennen, und koppeln Sie die Schlösser mit dem Hub.
   Weitere Informationen finden Sie im Aperio Online Programming Application Manual.
6. Aktualisieren Sie mithilfe der APA die Firmware auf dem Hub und den Schlössern.
   Weitere Informationen finden Sie unter Unterstützte Aperio-fähige Schlösser.

   BEST-PRACTICE: Aktualisieren Sie immer den Kommunikations-Hub, bevor Sie die Schlösser oder Sensoren aktualisieren. Prüfen Sie, ob der DIP-Schalter auf die richtige EAC-Adresse eingestellt ist. Wenn DIP 5 (Koppelungsmodus) während einer Aktualisierung auf aktiv gesetzt wird, startet der Kommunikations-Hub mit einer anderen EAC-Adresse.
7. Konfigurieren Sie den Hub.
8. Wenn Ihre Kommunikations-Hub-Firmware älter als Version 2.6.5 ist, aktivieren Sie die Option Fernentriegelung, um Security Center-Entsperrungszeitpläne zu verwenden.
   Ab der Firmware-Version 2.6.5 ist die Option standardmäßig aktiviert.

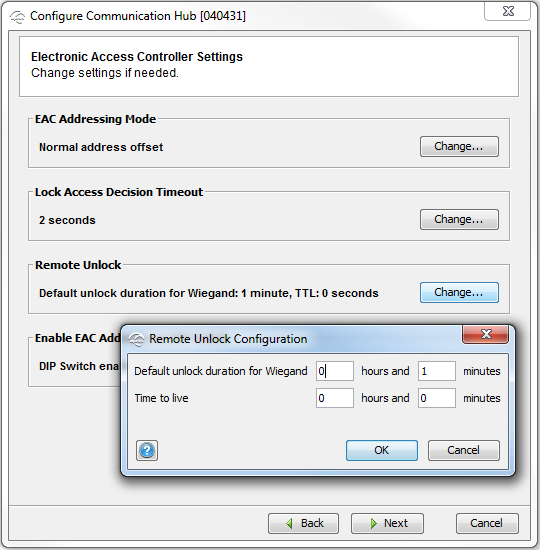

9. Geben Sie im Dialogfeld Konfiguration für die Fernentriegelung einen Wert für Aktivierungsdauer ein und klicken Sie auf OK.



   Diese Zeit gibt an, wie lange der Befehl Fernentriegelung (grantAccessSequence) am Kommunikations-Hub anliegt. Diese Einstellung muss immer länger sein als das am Schloss eingestellte Statusberichtsintervall.

   Sie können den Wert von Default-Entriegelungsdauer für Wiegand ignorieren.

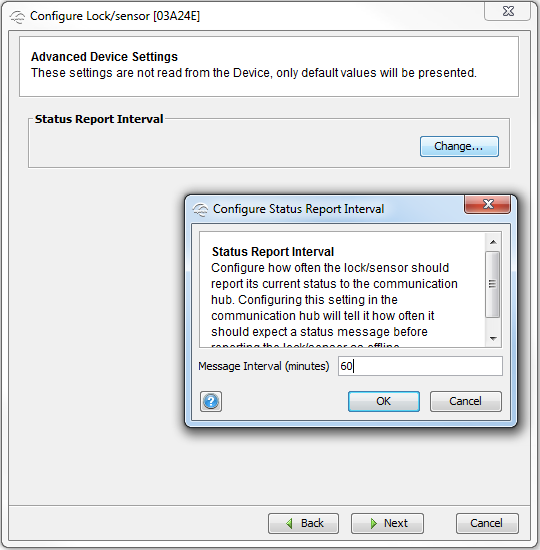

10. Wenn Entsperrungszeitpläne verwendet werden, geben Sie einen Wert für das Statusberichtsintervall im Bereich von 5 bis 15 Minuten ein.
    Wenn Sie die Statusintervallzeit verringern, verkürzt sich die Lebensdauer der Batterie des Geräts. Jede Änderung dieses Intervalls muss sowohl am Schloss als auch am Kommunikations-Hub vorgenommen werden. Wenn nur ein Schloss mit dem Kommunikations-Hub gekoppelt ist, geschieht dies automatisch. Wenn mehr als ein Schloss mit dem Kommunikations-Hub gekoppelt ist, müssen Sie das Statusberichtsintervall über den Kommunikations-Hub einstellen.

    BEMERKUNG: Bei v3-Schlössern wird die Einstellung Statusberichtsintervall nur zur Meldung des Online-Status des Schlosses verwendet. Es ist das Abfrageintervall, das verwendet wird, um die Zeitverzögerung für das Starten und Beenden des Entsperrungszeitplans zu minimieren.



11. Koppeln Sie jedes Funkschloss:
    1. Klicken Sie mit der rechten Maustaste auf Kommunikations-Hub und wählen Sie Koppeln mit Schloss oder Sensor.
       Der Kopplungsprozess beginnt.
    2. Halten Sie die Berechtigung an das Schloss, oder aktivieren Sie den Magneten für den Sensor, um die Hardware mit dem Kommunikations-Hub zu koppeln.
       Der Hub weist dem Schloss automatisch eine EAC-Adresse zu.
    3. Notieren Sie die dem Schloss zugewiesene EAC-Adresse (1 bis 127).
       Die EAC-Adresse des Hubs wird in die EAC-Adresse des Schlosses integriert. Um die EAC-Adresse des Hubs aus der EAC-Adresse des Schlosses zu erhalten, verwenden Sie eine der folgenden Formeln:
    • EAC-Adresse des Hubs = EAC-Adresse des Schlosses modulo 16
    • EAC-Adresse des Hubs = (Rest von EAC-Adresse des Schlosses) geteilt durch 16

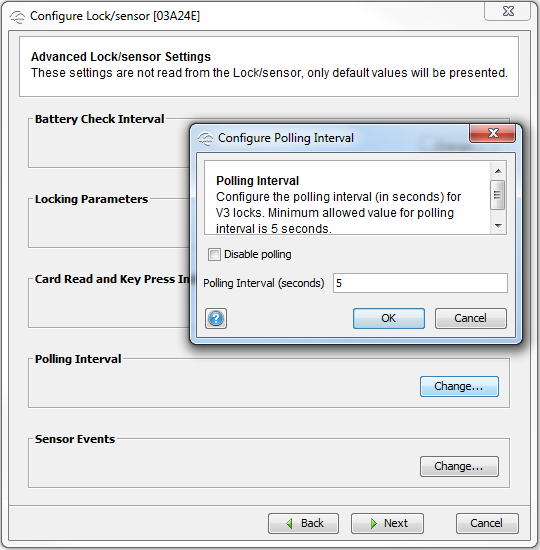

12. Wenn Sie v3-Schlösser verwenden, setzen Sie das Abfrageintervall auf 5 Sekunden.
    Dadurch wird die Zeitverzögerung beim Starten und Beenden des Entsperrungszeitplans minimiert, was die Reaktionszeit der Schlösser verkürzt. Es ermöglicht auch, dass die manuellen Entsperrbefehle von Security Desk innerhalb von 5 Sekunden funktionieren. Es wird nicht empfohlen, manuelle Entsperrbefehle für andere Schlösser als v3 zu verwenden, da der Befehl erst nach 1 Minute oder länger funktioniert, je nach Statusberichtsintervall.



13. Nachdem alle Schlösser gekoppelt sind, stellen Sie den Hub auf sichere Funkkommunikation ein.
