Anmeldung von Allegion Schlage AD-Schlössern und PIM-Modulen an der Synergis™-Einheit

2024-08-22Zuletzt aktualisiert

Da die Synergis™-Einheit nicht direkt mit AD-Schlössern oder PIM400-Modulen von Allegion Schlage kommuniziert, müssen Sie diese Geräte über einen Mercury EP-, LP-, MP- oder Honeywell-Controller registrieren und dafür das Config Tool verwenden.

Bevor Sie beginnen

Was Sie noch wissen sollten

Hardware

Auf der Synergis™-Einheit muss jedem Mercury-Controller eine eindeutige Kanal-ID zugewiesen werden. Alle Mercury-Steuerungen haben RS-485-Busse, an die die Schlage-Geräte (AD-300 und PIM400) angeschlossen sind. Jedes Schlage-Gerät, das an denselben RS-485-Bus angeschlossen ist, muss eine eindeutige RS-485-Adresse haben.

Prozedur

  1. Öffnen Sie auf der Config-Tool-Startseite den Task Zutrittskontrolle.
  2. Klicken Sie auf Rollen und Einheiten, und klicken Sie dann auf die Synergis™- Einheit.
  3. Klicken Sie auf Peripheriegeräte und dann auf Einen Eintrag hinzufügen ().

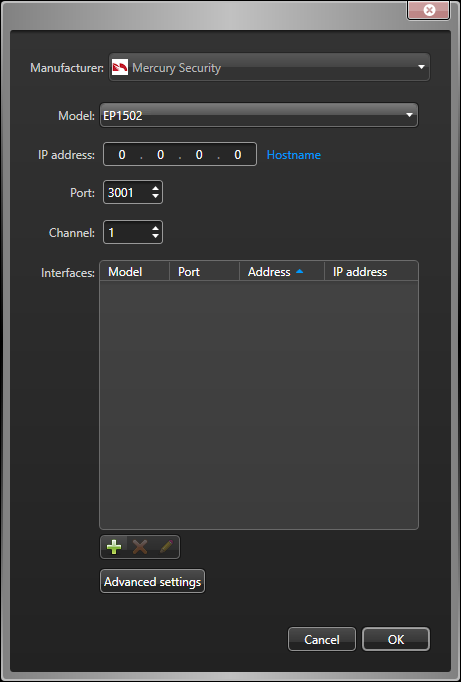

    Das Dialogfeld, das sich in Config Tool öffnet, wenn Sie Peripheriegeräte zu einer Synergis™-Einheit hinzufügen.
  4. Geben Sie die folgenden Informationen ein:
    Modell
    Modell des Controllers.
    IP-Adresse
    Statische IP-Adresse, die dem Controller von Ihrer IT-Abteilung zugewiesen wurde.
    Hostname
    Klicken Sie auf den blauen Link, um die Steuerung ihrem Hostnamen nach zu identifizieren. Diese Option ist nur verfügbar, wenn Sie Security Center 5.12.0.0 oder höher ausführen.
    BEMERKUNG: Wenn Sie eine Mercury-Steuerung mit ihrem Hostnamen registrieren, müssen Sie .local an den Hostnamen anhängen, wenn die Steuerung nicht bei DHCP und DNS im Netzwerk registriert ist.
    Port
    Kommunikationsport. Der Standardwert ist 3001. Der Port muss mit dem auf der Mercury Device Manager-Webseite konfigurierten Wert übereinstimmen.
    Kanal
    Kanal-ID für diesen Controller. Die Kanal-ID kann ein beliebiger Wert zwischen 0 und 63 sein. Sie muss innerhalb der Synergis-Einheit eindeutig sein. Nach dem Zuweisen darf sie nicht mehr geändert werden.
  5. Fügen Sie die Allegion Schlage-Geräte hinzu, die mit Ihrem Mercury-Controller verbunden sind.
    1. Klicken Sie in der Liste Schnittstellen auf Einen Eintrag hinzufügen ().
    2. Wählen Sie im angezeigten Dialogfeld das Modell (AD-300 oder PIM400), den Port und die Adresse (0 bis 31) aus.
    3. (nur PIM400) Geben Sie in Niedrig die erste mit dem PIM400 verbundene Türnummer und in Anzahl die Anzahl der mit dem PIM400 verbundenen Türen ein.
      Alle Türnummern im Bereich von Niedrig bis Niedrig+Zahl müssen einem AD-400-Funkschloss entsprechen.
    4. Klicken Sie auf OK.
    5. Wiederholen Sie dies nach Bedarf.
  6. (Optional) Klicken Sie auf Erweiterte Einstellungen, um die erweiterten Einstellungen zu ändern.
    Die verfügbaren Einstellungen hängen vom gewählten Controller-Modell ab. Sie können in der Regel die Baudrate des verfügbaren seriellen Anschlusses, die benutzerdefinierten überwachten Eingangswerte und die Konfiguration des Stromeingangsereignisses ändern.
    Das Dialogfeld „Erweiterte Einstellungen“ für einen Mercury-Controller im Config Tool.
    BEMERKUNG: Sie können bis zu vier verschiedene benutzerdefinierte Voreinstellungen für die Eingänge Ihres Mercury-Controllers festlegen. Für Benutzer, die eine Aktualisierung von früheren Security Center-Versionen durchführen und einen benutzerdefinierten Wert konfiguriert haben, wird diese Voreinstellung als Benutzerdefiniert 1 in der Liste AD Zeilengrenzwerte aufgeführt.
  7. Klicken Sie auf OK am unteren Rand des Dialogfelds.
  8. Klicken Sie auf Anwenden.
    Der Mercury-Controller mit allen angeschlossenen nachgeschalteten Panels und Peripheriegeräten ist auf der Seite Peripheriegeräte aufgeführt.

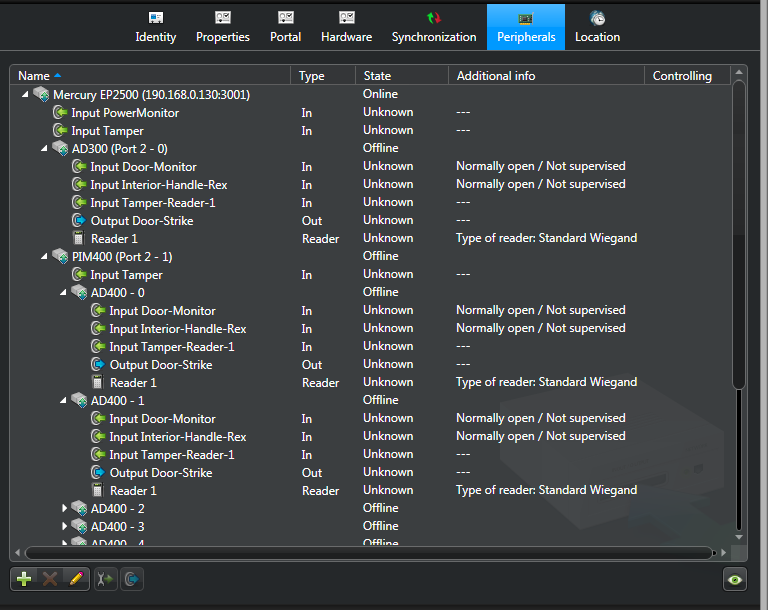

    Peripheriegeräte-Seite eines Mercury-Controllers im Config Tool.
    Das Hinzufügen von Schnittstellenmodulen zur Synergis™-Einheit führt zu einem Software-Neustart der Einheit. Während dieses Vorgangs werden die Synergis™-Einheit und alle damit verbundenen Peripheriegeräte in Rot angezeigt.
