Registrieren der an die Synergis™-Einheit angeschlossenen HID VertX-Subpanels

Um eine Kommunikation zwischen der Synergis™-Einheit und den angeschlossenen Schnittstellenmodulen herzustellen, müssen Sie diese im Synergis™ Appliance Portal konfigurieren.

1. Melden Sie sich bei der Synergis™Cloud Link-Einheit an.
2. Klicken Sie auf Konfiguration > Hardware .
3. Klicken Sie oben in der Spalte Hardware auf Hinzufügen ().

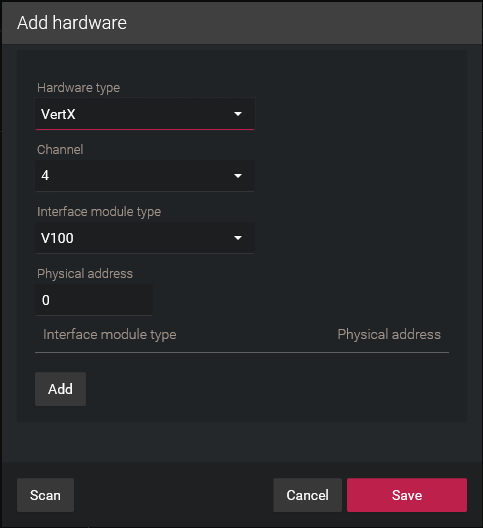

4. Wählen Sie im Dialogfeld Hardware hinzufügen die Option VertX als Hardwaretyp aus.
5. Wählen Sie den Kanal aus (1 - 4) .
   Alle Schnittstellenmodule, die mit demselben Kanal verbunden sind, müssen vom selben Hersteller stammen.
6. Fügen Sie im selben Dialogfeld alle Schnittstellenmodule hinzu, die mit demselben Kanal verbunden sind.
   Sie können die Schnittstellenmodule automatisch oder manuell registrieren.

   TIPP: Wenn Sie die physischen Adressen der Module kennen und nur einige wenige zu registrieren sind, wäre es schneller, sie manuell zu registrieren.
   Führen Sie eine der folgenden Aktionen aus:

   • Um die Anmeldung automatisch durchzuführen, klicken Sie auf Scan.

   Die Ermittlungsfunktion sucht alle Schnittstellenmodule desselben Herstellers, die mit demselben Kanal verbunden sind, und registriert sie.

   Wenn der Controller nicht alle angeschlossenen Schnittstellenmodule findet, stellen Sie sicher, dass sie alle unterschiedliche physische Adressen haben.

   • Zur manuellen Registrierung geben Sie die physische Adresse (0 bis 15) ein, die auf dem HID-Schnittstellengerät konfiguriert ist, wählen Sie den Modelltyp aus und klicken Sie dann auf .



   Wiederholen Sie den Vorgang bei Bedarf, um alle an denselben Kanal angeschlossenen Module zu konfigurieren.

7. Klicken Sie auf Speichern.
   Der Hardwaretyp, der Kanal und das Schnittstellenmodul, das Sie gerade hinzugefügt haben, werden auf der Seite Hardwarekonfiguration angezeigt.
8. Wählen Sie jedes hinzugefügte Schnittstellenmodul auf der Seite Hardwarekonfiguration aus und konfigurieren Sie dessen Einstellungen.
   Eine Beschreibung dieser Einstellungen finden Sie in der Dokumentation des Herstellers. Nehmen Sie die Änderungen nach Bedarf vor.
9. Klicken Sie auf Speichern.
10. Testen Sie die Verbindung und Konfiguration Ihres Schnittstellenmoduls auf der Seite E/A-Diagnose .
