Anmeldung von DDS RS-485-Controllern

2022-06-30Zuletzt aktualisiert

Damit die Synergis™-Einheit mit den an ihrer RS-485-Schnittstelle angeschlossenen DDS-Controllern kommunizieren kann, müssen Sie sie mit Synergis™ Appliance Portal registrieren.

Bevor Sie beginnen

Schließen Sie die DDS-Module wie folgt an die RS-485-Kanäle (A, B, C oder D) der Synergis™-Einheit an:
  • Verbinden Sie Rx\L des DDS-Moduls mit dem "–" des Kanals.
  • Verbinden Sie Tx\H des DDS-Moduls mit dem "+" des Kanals.
  • Verbinden Sie 0v des DDS-Moduls mit dem "G" des Kanals.

Prozedur

  1. Melden Sie sich bei der Synergis™Cloud Link-Einheit an.
  2. Klicken Sie auf Konfiguration > Hardware .
  3. Klicken Sie oben in der Spalte Hardware auf Hinzufügen ().
  4. Wählen Sie im Dialogfeld Hardware hinzufügen die Option DDS als Hardwaretyp aus.
  5. Wählen Sie den Kanal (A, B, C oder D).
    Alle Schnittstellenmodule, die mit demselben Kanal verbunden sind, müssen vom selben Hersteller stammen.
  6. Fügen Sie im selben Dialogfeld alle Schnittstellenmodule hinzu, die mit demselben Kanal verbunden sind.
    Führen Sie eine der folgenden Aktionen aus:
    • Zur manuellen Anmeldung geben Sie die am DDS-Modul konfigurierte physische Adresse (0 bis 31) ein und klicken auf Hinzufügen (). Wählen Sie dann den genauen Modultyp aus.

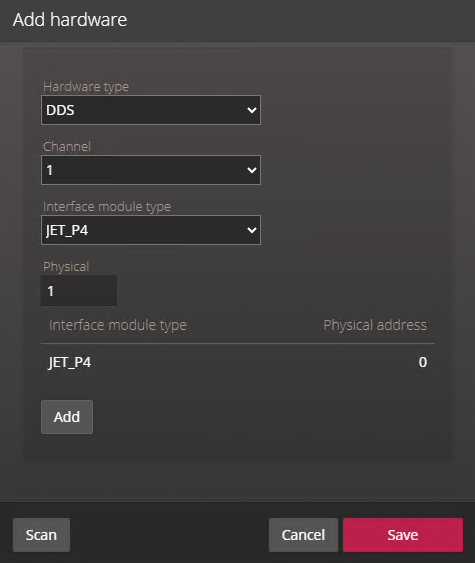

      Das Dialogfeld „Hardware hinzufügen“, welches die DDS-Konfiguration im Synergis™ Appliance Portal zeigt.

      Wiederholen Sie den Vorgang bei Bedarf, um alle an denselben Kanal angeschlossenen Module zu konfigurieren.

    • Um die Anmeldung automatisch durchzuführen, klicken Sie auf Scan.

      Die Ermittlungsfunktion sucht alle Schnittstellenmodule desselben Herstellers, die mit demselben Kanal verbunden sind, und registriert sie.

      Wenn der Controller nicht alle angeschlossenen Schnittstellenmodule findet, stellen Sie sicher, dass sie alle unterschiedliche physische Adressen haben.

      Sobald Sie auf Hinzufügen klicken, wechselt die Adresse im Feld Physisch zur nächsten verfügbaren Adresse.

  7. Klicken Sie auf Speichern.
    Der Hardwaretyp, der Kanal und das Schnittstellenmodul, das Sie gerade hinzugefügt haben, werden auf der Seite Hardwarekonfiguration angezeigt.
  8. Wählen Sie jedes hinzugefügte Schnittstellenmodul auf der Seite Hardwarekonfiguration aus und konfigurieren Sie dessen Einstellungen.
    Eine Beschreibung dieser Einstellungen finden Sie in der Dokumentation des Herstellers. Nehmen Sie die Änderungen nach Bedarf vor.
  9. Klicken Sie auf Speichern.
  10. Testen Sie die Verbindung und Konfiguration Ihres Schnittstellenmoduls auf der Seite I/O-Diagnose.

Nach Durchführen dieser Schritte

Registrieren Sie die Synergis™-Einheit in Security Center.
