Einstellung der physischen Adresse von DDS RS-485-Controllern

2024-11-01Zuletzt aktualisiert

Alle JET- oder TPL-Türcontroller, die entweder an denselben RS-485-Kanal angeschlossen sind oder sich im selben LAN befinden, müssen unterschiedliche physische Adressen verwenden.

Was Sie noch wissen sollten

Die physikalische Adresse muss ein Wert zwischen 0 und 31 sein und wird mit den DIP-Schaltern am DDS-Controller eingestellt. Die DIP-Schalter sind je nach Modell des Controllers unterschiedlich beschriftet:
  • Bei TPL-Steuerungen wird die physikalische Adresse mit den DIP-Schaltern DS2/1 und JP4/1–5 eingestellt.
    BEMERKUNG: Wenn Sie eine TCP/IP-Erweiterungsplatine mit dem TPL-Controller verbunden haben, müssen Sie diese zunächst entfernen, um auf die DIP-Schalter zugreifen zu können.
  • Bei JET-Controllern wird die physikalische Adresse mit den DIP-Schaltern DS1/1–5 eingestellt.
Das Kommunikationsprotokoll des Lesegeräts wird mit den DIP-Schaltern JP4/6–8 bei TPL-Controllern und den DIP-Schaltern DS1/6–8 bei JET-Controllern eingestellt. Damit Wiegand zum Beispiel bis zu 50 Bits ohne Paritätsprüfung auf einem TPL-Controller lesen kann, setzen Sie JP4/7 auf 1 oder ON. Weitere Informationen finden Sie in der Dokumentation von DDS für Ihr spezielles Gerät.

Prozedur

  1. Für TPL-Controller setzen Sie DS2/1 auf 1 oder ON.
  2. Stellen Sie die physische Adresse an den DIP-Schaltern JP4/1–5 oder DS1/1 gemäß den folgenden Tabellen ein:

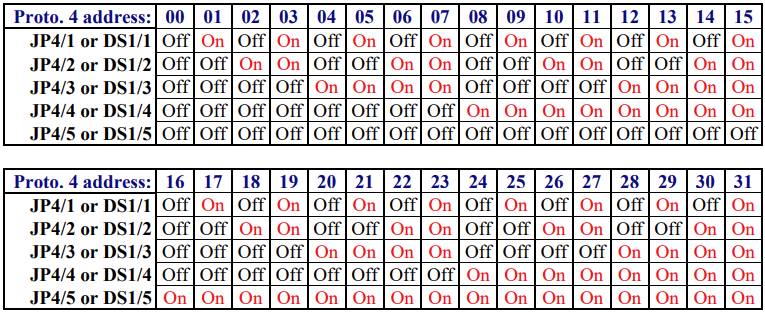

    DIP-Schaltereinstellungen zum Ändern der physikalischen Adresse bei DDS-Controllern.

Beispiel

Um die physikalische Adresse eines TPL-Controllers auf 15 zu setzen, setzen Sie DS2/1 auf ON und JP4/1–5 auf ON ON ON ON OFF.

Um die physikalische Adresse eines JET-Controllers auf 16 zu setzen, setzen Sie DS1/1–5 auf OFF OFF OFF OFF ON.
