Vorbereitung für die Registrierung des Mercury-Controllers

2024-08-23Zuletzt aktualisiert

Bevor Sie den Mercury-Controller an der Synergis™-Einheit registrieren, müssen Sie dem Controller eine statische IP-Adresse zuweisen.

Bevor Sie beginnen

Stellen Sie sicher, dass Sie die folgenden Angaben haben:
Einrichtungs- und Konfigurationsanleitung für Mercury
Gebrauchsanweisung für die Verbindung zum Webportal Ihres Mercury-Controllers und die Einrichtung seiner IP-Adresse (und anderer Konfigurationen).
Statische IP-Adresse
Statische IP-Adresse, die dem Controller von Ihrer IT-Abteilung zugewiesen wurde.
Physische Adressen
Jedes Schnittstellenpanel, das mit demselben RS-485-Port desselben Mercury-Controllers verbunden ist, muss eine eindeutige physische Adresse haben (konfiguriert über einen DIP-Schalter).
BEST-PRACTICE: Wenn Sie viele Mercury-Controller an derselben Synergis™-Einheit registrieren müssen, ist es am besten, sie alle gleichzeitig zu registrieren. Jeder Controller, den Sie der Synergis™-Einheit hinzufügen oder entfernen, führt zu einem Neustart der Einheit. Während die Einheit neu gestartet wird, ist sie für etwa 30 Sekunden offline.

Was Sie noch wissen sollten

Mercury-Controller, die an derselben Synergis™-Einheit registriert sind, können keine unterschiedlichen Partitionen im Security Center zugewiesen werden. Wenn Sie die Controller verschiedenen Partitionen zuweisen müssen, registrieren Sie sie auf verschiedenen Synergis™-Einheiten und weisen Sie dann die Synergis™-Einheiten verschiedenen Partitionen zu.
BEMERKUNG: Die mit Härtung gekennzeichneten Schritte und Anweisungen sind optional, schützen Ihr System aber vor Cyberangriffen.

Prozedur

  1. Stellen Sie auf der Mercury-Controller-Platine den DIP-Schalter S1-1 auf EIN.
    Dies gibt Ihnen ein Zeitfenster von 5 Minuten, um sich mit den Werkseinstellungen anzumelden.
  2. Melden Sie sich am Mercury-Controller über die Configuration Manager-Webseite an. Verwenden Sie die Default-IP-Adresse (192.168.0.251) und -Berechtigung (admin/password) Weitere Informationen erhalten Sie in der Herstellerdokumentation.
  3. Wählen Sie Netzwerk aus dem Menü, konfigurieren Sie die IP-Adresse des Mercury-Controllers und klicken Sie auf Akzeptieren.
  4. Wählen Sie im Menü Host Comm.
  5. Konfigurieren Sie auf der Seite Host-Kommunikation die folgenden Einstellungen, und klicken Sie auf Akzeptieren.

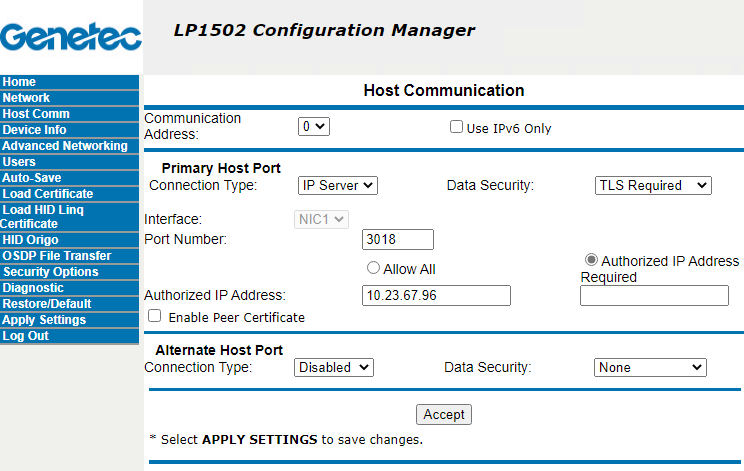

    Host-Kommunikationsseite der LP1502-Configuration-Manager-Webseite.
    Kommunikationsadresse
    Auf 0 setzen.
    WICHTIG: Nicht zu verwechseln mit dem Kanal, der eindeutig sein muss, wenn Sie den Mercury-Controller an der Synergis™-Einheit registrieren.
    Portnummer
    Die Portnummer, die von der Synergis-Einheit für die Kommunikation mit dem Mercury-Controller verwendet wird (Standard=3001).
    Autorisierte IP-Adresse erforderlich
    (Härtung) Wählen Sie diese Option, und setzen Sie Autorisierte IP-Adresse auf die IP-Adresse der Synergis™-Einheit.
    Datensicherheit
    Eingestellt auf TLS erforderlich.
    WICHTIG: Wenn TLS nicht ausgewählt ist, bleibt der Mercury-Controller offline.
  6. Wählen Sie Benutzer im Menü, und klicken Sie auf Neuer Benutzer.
    Richten Sie ein Benutzerkonto auf dem Mercury-Controller ein. Dadurch müssen Sie nicht mehr physisch auf die Einheit zugreifen und den DIP-Schalter S1-1 auch nicht auf EIN schalten, wenn Sie die Konfiguration des Controllers das nächste Mal ändern.

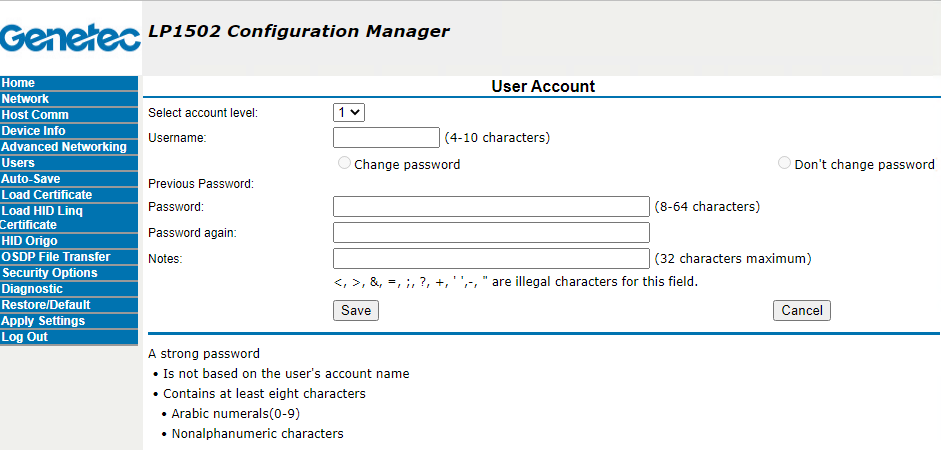

    Benutzerkontoseite der LP1502-Configuration-Manager-Webseite.
  7. (Härtung) Geben Sie auf der Seite Benutzerkonto den Benutzernamen und ein starkes Passwort ein, bestätigen Sie das Passwort und klicken Sie dann auf Speichern.
  8. Deaktivieren Sie auf der Seite Benutzer die Option Time Server.
    Der Time Server ist nicht erforderlich. Synergis™ Softwire überwacht und stellt die Zeit an den Mercury-Einheiten automatisch ein.
    Benutzerseite der LP1502-Configuration-Manager-Webseite mit deaktivierter Time-Server-Option.
  9. (Härtung) Deaktivieren Sie auf der Seite Benutzer die SNMP-Optionen und klicken Sie auf Senden.

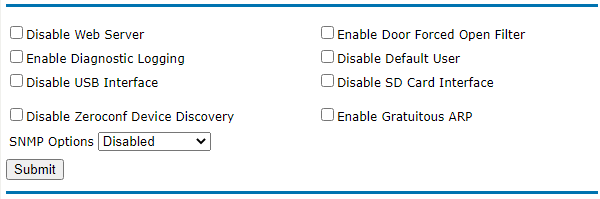

    Benutzerseite der LP1502-Configuration-Manager-Webseite mit deaktivierter SNMP-Option.
  10. Wählen Sie Einstellungen übernehmen und klicken Sie auf Einstellungen übernehmen, Neustart.
  11. Stellen Sie den DIP-Schalter S1-1 auf der Mercury-Controller-Platine für den Normalbetrieb auf AUS.
    Dadurch wird verhindert, dass die werkseitigen Standardeinstellungen für die Anmeldung am Controller verwendet werden.
  12. Wenn Sie zum Fortfahren aufgefordert werden, wählen Sie Ich verstehe und möchte fortfahren, und klicken Sie dann auf Ja.

Nach Durchführen dieser Schritte

Registrieren Sie den Mercury-Controller an der Synergis™-Einheit.
