Registrierung von Mercury-Controllern auf der Synergis™-Einheit

Damit die Synergis™-Einheit mit den angeschlossenen Mercury-Controllern kommunizieren kann, müssen Sie diese mit dem Security Center Config Tool registrieren.

1. Öffnen Sie auf der Config-Tool-Startseite den Task Zutrittskontrolle.
2. Klicken Sie auf Rollen und Einheiten, und klicken Sie dann auf die Synergis™- Einheit.
3. Klicken Sie auf Peripheriegeräte und dann auf Einen Eintrag hinzufügen ().



4. Geben Sie die folgenden Informationen ein:

   Modell

   Modell des Controllers.

   IP-Adresse

   Statische IP-Adresse, die dem Controller von Ihrer IT-Abteilung zugewiesen wurde.

   Hostname

   Klicken Sie auf den blauen Link, um die Steuerung ihrem Hostnamen nach zu identifizieren. Diese Option ist nur verfügbar, wenn Sie Security Center 5.12.0.0 oder höher ausführen.

   BEMERKUNG: Wenn Sie eine Mercury-Steuerung mit ihrem Hostnamen registrieren, müssen Sie .local an den Hostnamen anhängen, wenn die Steuerung nicht bei DHCP und DNS im Netzwerk registriert ist.

   Port

   Kommunikationsport. Der Standardwert ist 3001. Der Port muss mit dem auf der Mercury Device Manager-Webseite konfigurierten Wert übereinstimmen.

   Kanal

   Kanal-ID für diesen Controller. Die Kanal-ID kann ein beliebiger Wert zwischen 0 und 63 sein. Sie muss innerhalb der Synergis-Einheit eindeutig sein. Nach dem Zuweisen darf sie nicht mehr geändert werden.

5. Wenn das ausgewählte Controller-Modell nachgelagerte Panels unterstützt, fügen Sie diese hinzu.
   BEMERKUNG: Beachten Sie Folgendes:

   • Für MR51e PoE-Panels fügen Sie diese nach der Anmeldung des Controllers hinzu.
   • Die von Mercury empfohlene Anzahl von acht nachgeschalteten Panels pro Controller darf für EP1501-, LP1501- und MP1501-Controller nicht überschritten werden.
   • Das M5-20IN-Panel belegt zwei aufeinanderfolgende Adressen auf dem Kommunikationsbus. Um die 20 Eingänge des M5-20IN-Panels nutzen zu können, müssen Sie im Config Tool zwei M5-20IN-Panels zu Ihrem M5-IC-Controller hinzufügen. Die Adresse des ersten Panels muss mit der physischen Adresse auf dem M5-20IN-Panel übereinstimmen, und die Adresse des zweiten Panels muss auf die Adresse des ersten Panels plus eins gesetzt werden.
   • MR62e-Einheiten können eine IPv6-Adresse haben, können aber nicht mit Mercury-Steuerungen über IPv6 kommunizieren.
   1. Klicken Sie in der Liste Schnittstellen auf Einen Eintrag hinzufügen ().
   2. Wählen Sie im Dialogfeld, das geöffnet wird, das Modell, den Port, die Adresse (0–31) und, wo zutreffend, die iP-Adresse des nachgeschalteten Panels aus.
      Alle Panels, die an denselben Port angeschlossen sind, müssen unterschiedliche Adressen verwenden.
   3. Klicken Sie auf OK.
   4. Wiederholen Sie dies nach Bedarf.
6. (Optional) Klicken Sie auf Erweiterte Einstellungen, um die erweiterten Einstellungen zu ändern.
   Die verfügbaren Einstellungen hängen vom gewählten Controller-Modell ab. Sie können in der Regel die Baudrate des verfügbaren seriellen Anschlusses, die benutzerdefinierten überwachten Eingangswerte und die Konfiguration des Stromeingangsereignisses ändern.



   BEMERKUNG: Sie können bis zu vier verschiedene benutzerdefinierte Voreinstellungen für die Eingänge Ihres Mercury-Controllers festlegen. Für Benutzer, die eine Aktualisierung von früheren Security Center-Versionen durchführen und einen benutzerdefinierten Wert konfiguriert haben, wird diese Voreinstellung als Benutzerdefiniert 1 in der Liste AD Zeilengrenzwerte aufgeführt.
7. Klicken Sie auf OK am unteren Rand des Dialogfelds.
8. Klicken Sie auf Anwenden.

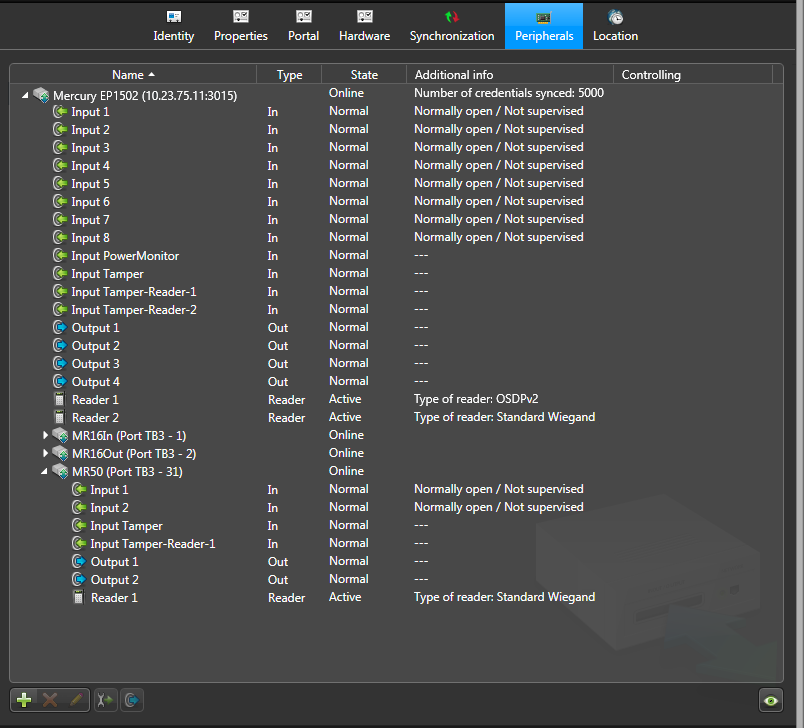

   Auf der Seite Peripheriegeräte wird der Mercury-Controller mit allen angeschlossenen nachgeschalteten Panels und Peripheriegeräten angezeigt.



   Das Hinzufügen von Schnittstellenmodulen zur Synergis™-Einheit führt zu einem Software-Neustart der Einheit. Während dieses Vorgangs erscheinen die Synergis™-Einheit und alle damit verbundenen Peripheriegeräte offline (in Rot).
9. Wählen Sie jedes der erkannten E/A-Geräte und Lesegeräte aus und konfigurieren Sie ihre Eigenschaften wie erforderlich.
   Für OSDP-Lesegeräte (Secure Channel) siehe OSDP-Lesegeräte (Secure Channel) zu einem Mercury-Controller hinzufügen.
10. Testen Sie Ihre Verdrahtung und Konfiguration, indem Sie die Ein- und Ausgänge auslösen.
    Der ausgelöste E/A ändert seinen Zustand in Echtzeit auf dem Bildschirm.

    BEMERKUNG: Lesegerätaktivitäten werden auf der Seite Peripheriegeräte nicht angezeigt.
