Mercury-MR52-Verbindungen

2024-07-04Zuletzt aktualisiert

Als Teil Ihrer Synergis™ Cloud Link-Installation müssen Sie möglicherweise ein Mercury-MR52-Schnittstellenmodul einbauen.

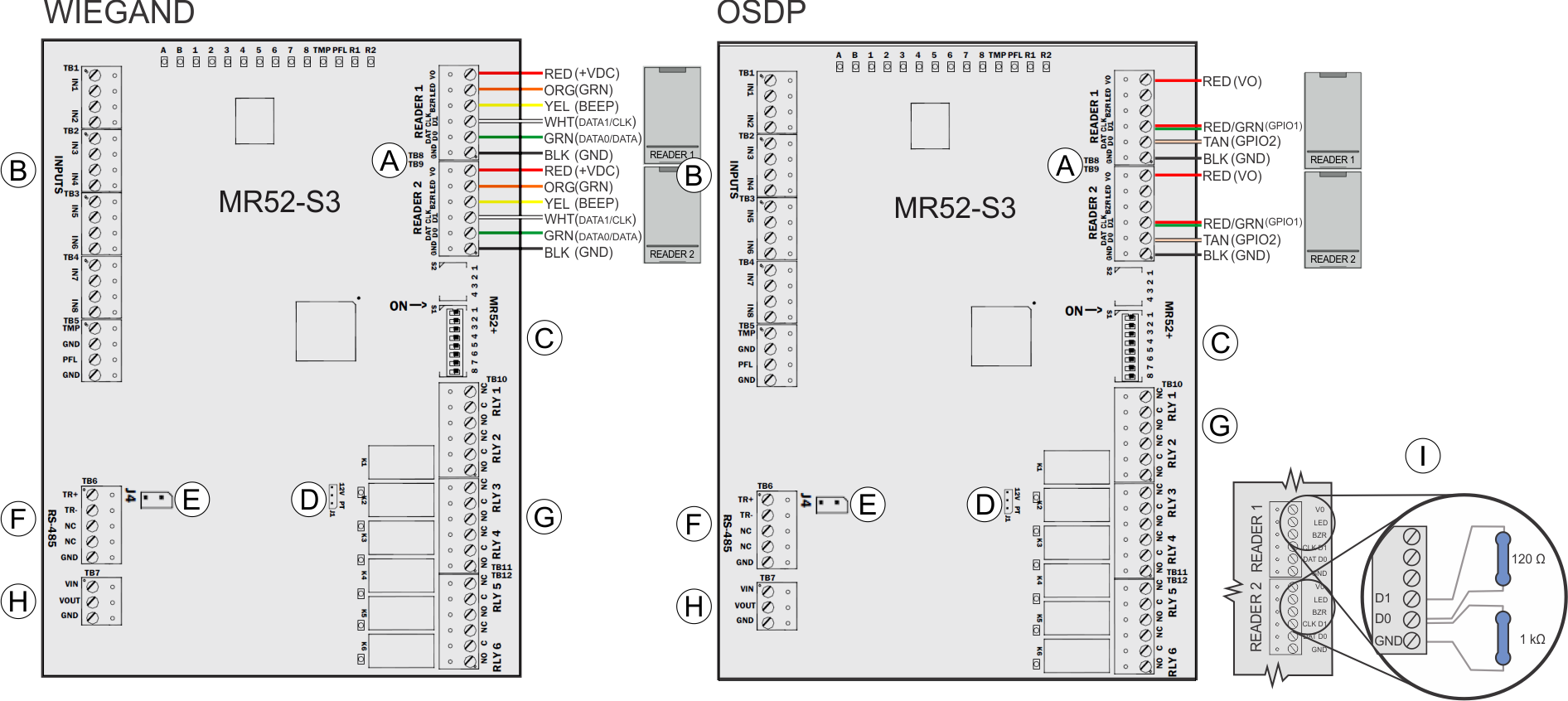

Die folgende Abbildung zeigt, wie das Modul angeschlossen wird.
MR52-S3 Einheit mit Anschlüssen
A Lesegerätverbindungen Die Kabelfarben in der Abbildung beziehen sich auf „Pigtail“-HID-Lesegeräte; die Angaben in Klammern beziehen sich auf „Terminalblock“-HID-Lesegeräte.

Verbinden Sie den Erdungsdraht des geschirmten Kabels mit dem GND-Kontakt des Lesegerätanschlusses am Schnittstellenmodul. Verbinden Sie bei verketteten ODSP-Lesegeräten den Erdungsdraht nicht mit dem letzten Lesegerät.
B Eingänge Die Eingänge 1–8 können für die Verwendung von EOL-Widerständen (End-Of-Line) und für Schließer- oder Öffnerkontakte konfiguriert werden.
C Adressschalter Dient zum Einstellen der Geräteadresse. Weitere Informationen zu den Adresseinstellungen des Mercury-Moduls finden Sie in der Anleitung des Herstellers.
D Stromversorgung für Lesegeräte 12V = 12 V DC an den Lesegeräten, PT = Spannung, die zu den Lesegeräten „durchgelassen“ wird.
WICHTIG: Für UL294-konforme Synergis™-Montagen muss der Jumper immer in der Position PT montiert werden.
E 2W/4W Wahl Bringen Sie den Jumper in der Position 2W an (4W wird nicht unterstützt).
F Leitungsabschluss Bei Schnittstellenmodulen am Ende der Leitung montieren Sie den Jumper J5 (MR52) oder J4 (MR52-S3) für 120-Ohm-Leitungsabschluss (J6 wird nicht verwendet).
G RS-485 RS-485-Busverbindung zu anderen Mercury-Modulen.
H Relaisausgänge 6 x C-Form

MR52: 5 A induktiv bei 28 V DC, Leistungsfaktor 0,6

MR52-S3: NO: 5 A, NC: 3 A, induktiv bei 28 V DC, Leistungsfaktor 0,6
I Einschalten Verbinden Sie + mit VIN (Polarität beachten). Verbinden Sie - mit GND. Verwenden Sie mindestens 20 AWG-Drähte.
J Widerstände Bei OSDP-Integrationen verhindern Sie, dass Lesegeräte Rauschen auf einer nicht angesteuerten RS-485-Leitung als Daten fehlinterpretieren, indem Sie sowohl an Lesegerät 1 als auch an Lesegerät 2 einen 1-kOhm-Pulldown-Widerstand von D0 nach GND installieren.

Bei Verdrahtungsentfernungen von mehr als 10 Metern installieren Sie einen 120-Ohm-Abschlusswiderstand zwischen D0 und D1 sowie zwischen A (-) und B (+) auf dem RS-485-Bus des letzten angeschlossenen Lesegeräts.

Um herauszufinden, ob Sie einen 1-k-Ohm-Pulldown-Widerstand zwischen D0 und GND hinzufügen müssen, sehen Sie unter KBA-78953 nach.
