Mercury LP2500-Verbindungen

2024-07-04

Als Teil Ihrer Synergis™ Cloud Link-Installation müssen Sie möglicherweise eine intelligente Mercury LP2500-Steuerung einbauen.

WICHTIG: LP-Steuerungen verfügen über einen Micro-USB-Anschluss. Diese Verbindung darf nicht verwendet werden, wenn die Compliance des UL/ULC-gelisteten Zutrittskontrollsystems erforderlich ist und beibehalten werden soll.

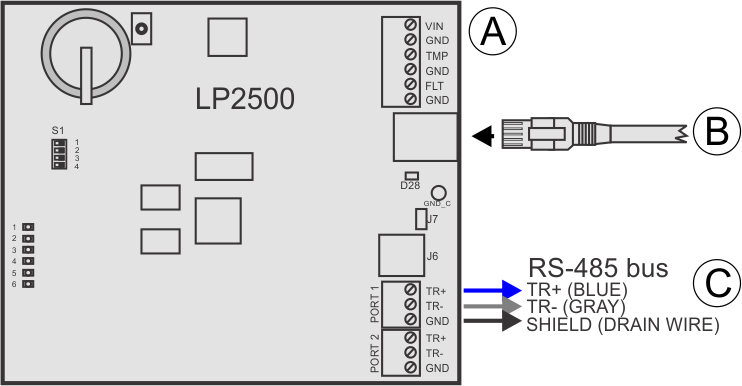

Das folgende Diagramm zeigt, wie das Steuergerät angeschlossen wird.


A	Einschalten	Verbinden Sie + mitVIN (Polarität beachten). Verbinden Sie - mit GND. Verwenden Sie mindestens 20 AWG-Drähte.
B	Ethernetkabel	Stellen Sie die Verbindung zu Synergis™ Cloud Link direkt oder über die Netzwerkinfrastruktur her.
C	RS-485-Bus	RS-485-Busverbindung zu anderen Mercury-Modulen.
