Als Teil Ihrer Synergis™ Cloud Link-Installation müssen Sie möglicherweise eine intelligente Mercury LP4502-Steuerung einbauen.
WICHTIG:
LP-Steuerungen verfügen über einen Micro-USB-Anschluss. Diese Verbindung darf nicht verwendet werden, wenn die Compliance des UL/ULC-gelisteten Zutrittskontrollsystems erforderlich ist und beibehalten werden soll.

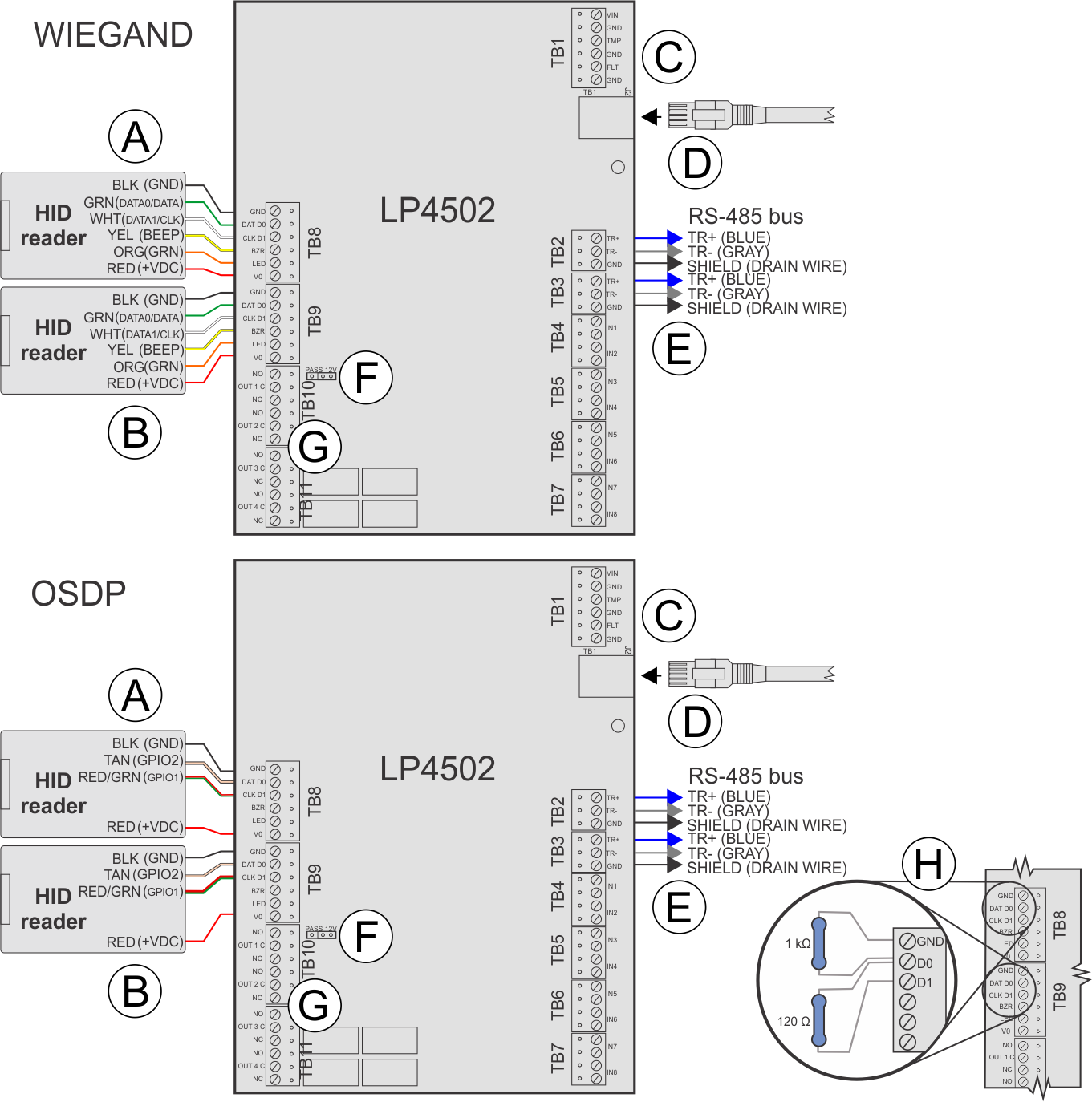

Das folgende Diagramm zeigt, wie das Steuergerät angeschlossen wird.
A
Lesegerätverbindungen
TB8: Tür 1 Lesegerät
BEMERKUNG:
Die Kabelfarben in der Abbildung beziehen sich auf „Pigtail“-HID-Lesegeräte; die Angaben in Klammern beziehen sich auf „Terminalblock“-HID-Lesegeräte. Verbinden Sie den Erdungsdraht des geschirmten Kabels mit dem GND-Kontakt des Lesegerätanschlusses am Schnittstellenmodul. Verbinden Sie bei verketteten ODSP-Lesegeräten den Erdungsdraht nicht mit dem letzten Lesegerät.
B
Lesegerätverbindungen
TB9: Tür 2 Lesegerät
BEMERKUNG:
Die Kabelfarben in der Abbildung beziehen sich auf „Pigtail“-HID-Lesegeräte; die Angaben in Klammern beziehen sich auf „Terminalblock“-HID-Lesegeräte. Verbinden Sie den Erdungsdraht des geschirmten Kabels mit dem GND-Kontakt des Lesegerätanschlusses am Schnittstellenmodul. Verbinden Sie bei verketteten ODSP-Lesegeräten den Erdungsdraht nicht mit dem letzten Lesegerät.
C
Stromversorgung
Verbinden Sie + mit VIN (Polarität beachten). Verbinden Sie - mit GND. Verwenden Sie mindestens 20 AWG-Drähte.
D
Ethernetkabel
Stellen Sie die Verbindung zu Synergis™ Cloud Link direkt oder über die Netzwerkinfrastruktur her.
E
RS-485-Bus
RS-485-Busverbindung zu anderen Mercury-Modulen.
F
Stromversorgung für Lesegeräte
12V = 12 V DC an den Lesegeräten, PASS = Spannung, die zu den Lesegeräten „durchgelassen“ wird.
WICHTIG:
Für UL294-konforme Synergis™-Montagen muss der Jumper immer in der Position PT montiert werden.
G
4 x C-Form
LP1502: NO: 5 A, NC: 3 A, induktiv bei 30 V DC, Leistungsfaktor 0,6
H
Widerstände
Bei OSDP-Integrationen verhindern Sie, dass Lesegeräte Rauschen auf einer nicht angesteuerten RS-485-Leitung als Daten fehlinterpretieren, indem Sie einen 1-kOhm-Pulldown-Widerstand von D0 nach GND an TB8 und TB9 installieren.
Bei Verdrahtungsentfernungen von mehr als 10 Metern installieren Sie einen 120-Ohm-Abschlusswiderstand zwischen D0 und D1 sowie zwischen A (-) und B (+) auf dem RS-485-Bus des letzten angeschlossenen Lesegeräts.
Um herauszufinden, ob Sie einen 1-k-Ohm-Pulldown-Widerstand zwischen D0 und GND hinzufügen müssen, sehen Sie unter KBA-78953 nach.
