Mercury-MR16out-Verbindungen

Als Teil Ihrer Synergis™ Cloud Link-Installation müssen Sie möglicherweise ein Mercury-MR16out-Schnittstellenmodul einbauen.

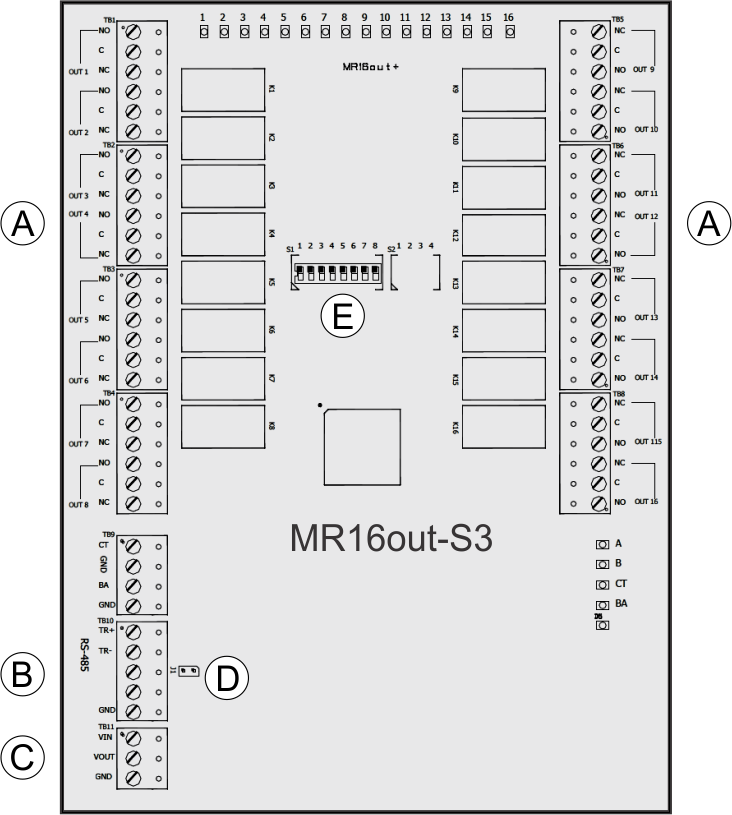

Die folgende Abbildung zeigt, wie das Modul angeschlossen wird.

A	Ausgänge	MR16out: 5 A induktiv, Leistungsfaktor 0,6 MR16aus-S3: NO: 5 A, NC: 3 A induktiv, Leistungsfaktor 0,6
B	RS-485	RS-485-Busverbindung zu anderen Mercury-Modulen.
C	Einschalten	Verbinden Sie + mit VIN (Polarität beachten). Verbinden Sie - mit GND. Verwenden Sie mindestens 20 AWG-Drähte.
E	Leitungsabschluss	Bei Schnittstellenmodulen am Ende der Leitung installieren Sie den Jumper J1 für einen 120-Ohm-Leitungsabschluss.
F	Adressschalter	Dient zum Einstellen der Geräteadresse. Weitere Informationen zu den Adresseinstellungen des Mercury-Moduls finden Sie in der Anleitung des Herstellers.
