Montage der Appliance

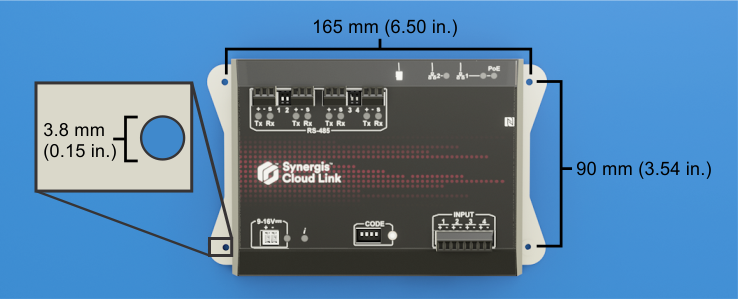

Sie können die Befestigungslöcher am verwenden, um die Appliance auf einer geeigneten ebenen Fläche zu befestigen. Alternativ können Sie die Appliance auch mit der optionalen DIN-Schienenhalterung an einer DIN-Schiene befestigen.

1. Montieren Sie die Appliance mit den mitgelieferten selbstbohrenden Schrauben (#6 x 3/8") oder Maschinenschrauben (#6-32 x 3/8").
   BEMERKUNG: Wenn Ihre Montage eine andere Art oder Länge von Befestigungselementen erfordert, verwenden Sie #6 (M3.5) Schrauben.

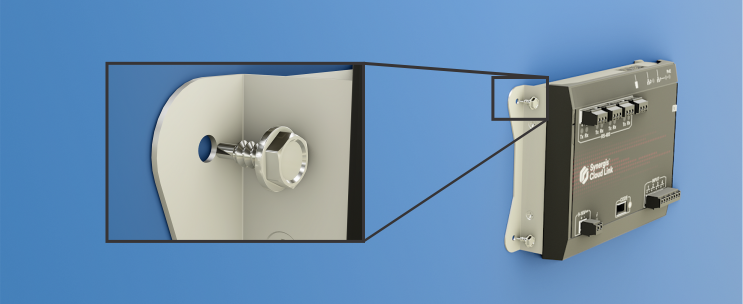

   In diesem Beispiel werden die mitgelieferten selbstbohrenden Schrauben mit einem 6 mm (0.25 in) Sockel montiert.



   WICHTIG: Wenn Sie die Appliance auf einer nicht geerdeten Fläche montieren, müssen Sie ein Erdungskabel an eine der Befestigungsschrauben anschließen. Weitere Informationen dazu finden Sie unter -Anschlüsse.

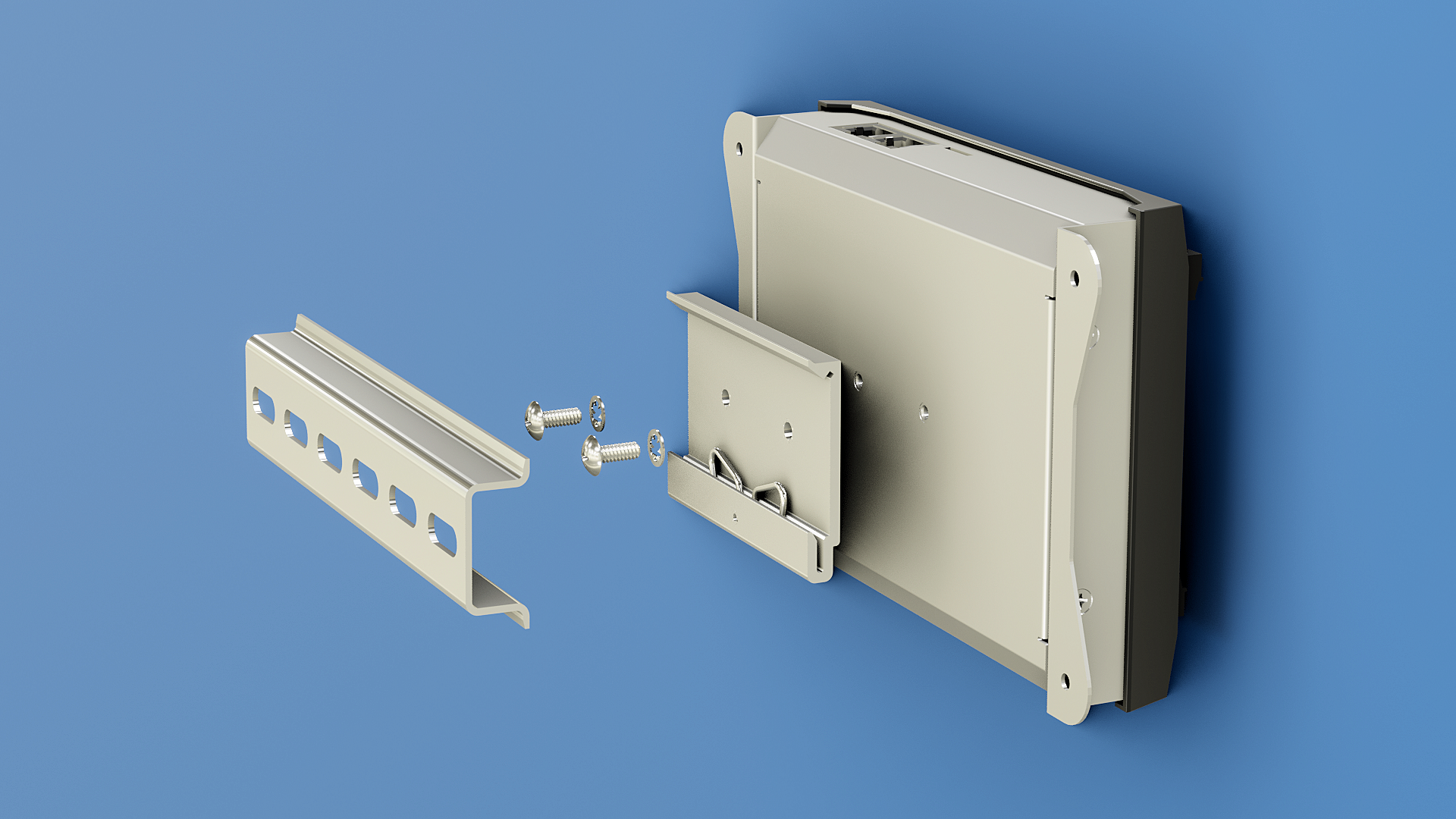

1. Befestigen Sie die optionale DIN-Schienenhalterung mit den im Lieferumfang enthaltenen Schrauben und Sicherungsscheiben am .



   ACHTUNG: Die Verwendung anderer (längerer) Schrauben, als mitgeliefert wurden, kann das Gerät beschädigen.

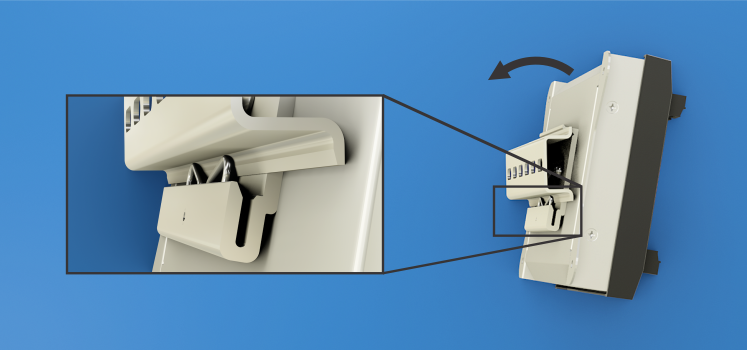

2. Hängen Sie die Unterseite der Halterung in die DIN-Schiene ein und drehen Sie sie, um den Clip einzurasten.
   TIPP: Haken Sie die Feder hinter der DIN-Schiene ein.
