Überwachungseingänge

2022-07-29Zuletzt aktualisiert

Sie können die vier Eingänge der Synergis™ Cloud Link-Appliance zur Überwachung externer Ereignisse im Zutrittskontrollsystem verwenden.

Die Überwachungseingänge können per Software als überwacht oder unbeaufsichtigt konfiguriert werden, wobei jeweils eine spezifische Widerstandskonfiguration erforderlich ist.
BEMERKUNG:
Synergis Cloud Link-Eingänge dürfen nicht als REX (Request To Exit) in UL294-konformen Installationen verwendet werden.

Überwachungseingang-Connector-Pinout

Pin Beschreibung
+ Eingangssignal
- Eingangsrückgabesignal

Konfiguration der Widerstände

Die Überwachung der Synergis Cloud Link-Überwachungseingänge muss in Config Tool konfiguriert werden. Informationen finden Sie unter Überwachungseingänge der Synergis™ Cloud Link Appliance konfigurieren im TechDoc Hub.

Entnehmen Sie dem folgenden Schaltplan, wie die Widerstände zu konfigurieren sind.

3-Status-Überwachungsverkabelung

Normalerweise geschlossen:

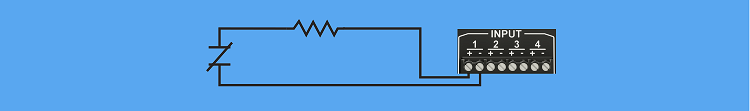

3-Zustand Überwachung Verdrahtung: Normalerweise geschlossen

Normalerweise offen:

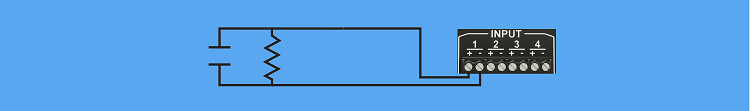

3-Status-Überwachungsverkabelung: Normalerweise offen

4-Status-Überwachungsverkabelung

Normalerweise geschlossen:

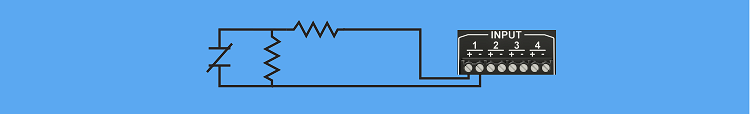

4-Zustand Überwachung Verdrahtung: Normalerweise geschlossen

Normalerweise offen:

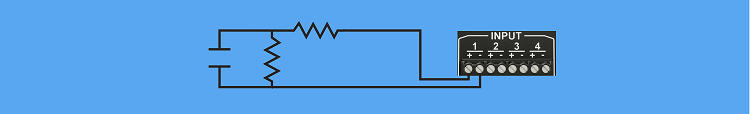

4-Status-Überwachungsverkabelung: Normalerweise offen

Unüberwachte Eingangsverkabelung

Normalerweise geschlossen:

Nicht überwacht: normalerweise geschlossen

Normalerweise offen:

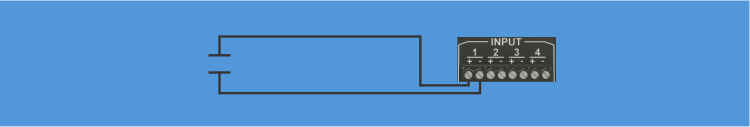

Nicht überwacht: normalerweise offen
