RS-485-Kommunikationskanäle
2024-04-22Zuletzt aktualisiert
Die -Appliance verfügt über vier integrierte RS-485-Kommunikationskanäle zum Anschluss von E/A-Schnittstellenmodulen oder Kartenlesegeräten.
Beachten Sie beim Entwerfen Ihres Systems Folgendes:
- Die Anzahl der Module, die Sie an jeden RS-485-Kanal anschließen können, hängt von der Art der Schnittstellenmodule ab, die Sie installieren.
- Sie können die RS-485-Datenverkettung mit Schnittstellenmodulen außerhalb des Gehäuses fortsetzen.
- versorgt RS-485-Lesegeräte nicht mit Strom. Die Lesegeräte müssen direkt von einer separaten Stromquelle mit Strom versorgt werden.
Pinbelegung des RS-485-Anschlusses
| Pin | Beschreibung |
|---|---|
| + | RS-485 D+ (A) |
| - | RS-485 D- (B) |
| S | Kabelschirm (GND) |
RS-485 Terminierung DIP-Schalter
Wenn Sie einen RS-485-Bus von der -Einheit für die Kommunikation mit dem Modul oder OSDP-Lesegerät nutzen, müssen Sie den zugehörigen Bus-Abschlusss per DIP-Schalter auf der Appliance auf EIN stellen.
BEMERKUNG: Legen Sie den Abschluss-Jumper fest oder fügen Sie einen 120-Ohm-Widerstand auf dem letzten verbundenen Modul oder OSDP-Lesegerät auf dem RS-485-Bus hinzu.

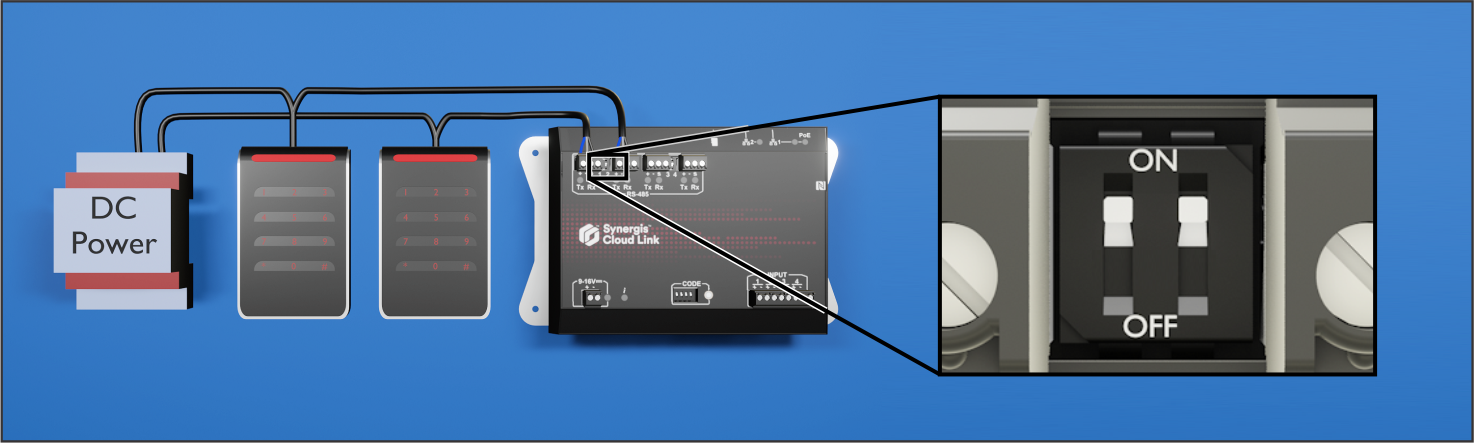

Im folgenden Beispiel sind die Kartenlesegeräte an zwei RS-485-Kommunikationskanäle angeschlossen. Die entsprechenden DIP-Schalter für die Terminierung sind auf EIN gestellt.
