Stromversorgung für die Appliance
Die -Appliance kann mit 12 V DC, Power over Ethernet (PoE) oder über zwei Stromquellen versorgt werden.

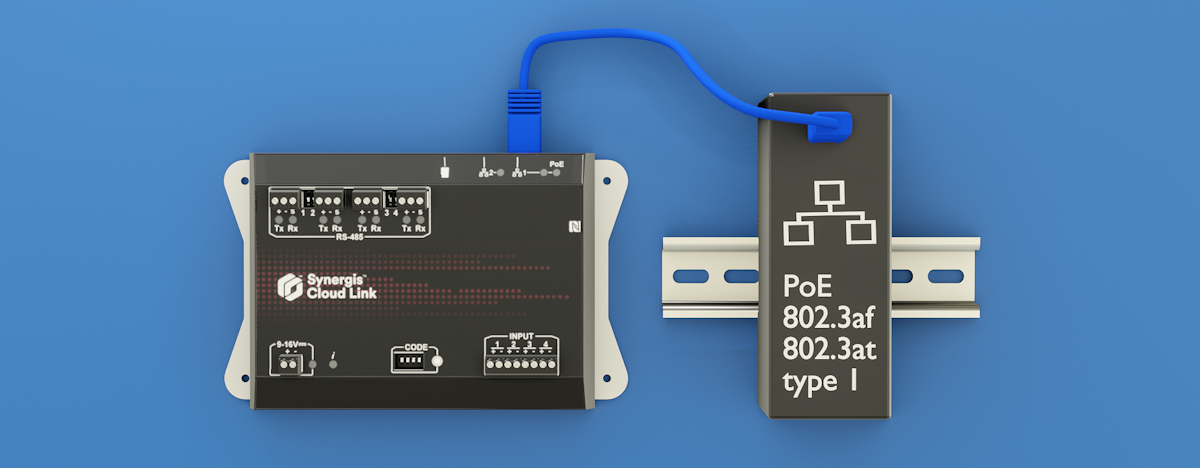

Versorgung mit PoE-Strom
- Die Stromversorgungseinrichtung (PSE) muss IEEE 802.3af oder 802.3am Typ 1 entsprechen, mit mindestens 6,49 W verfügbarer Leistung (Klasse 2).

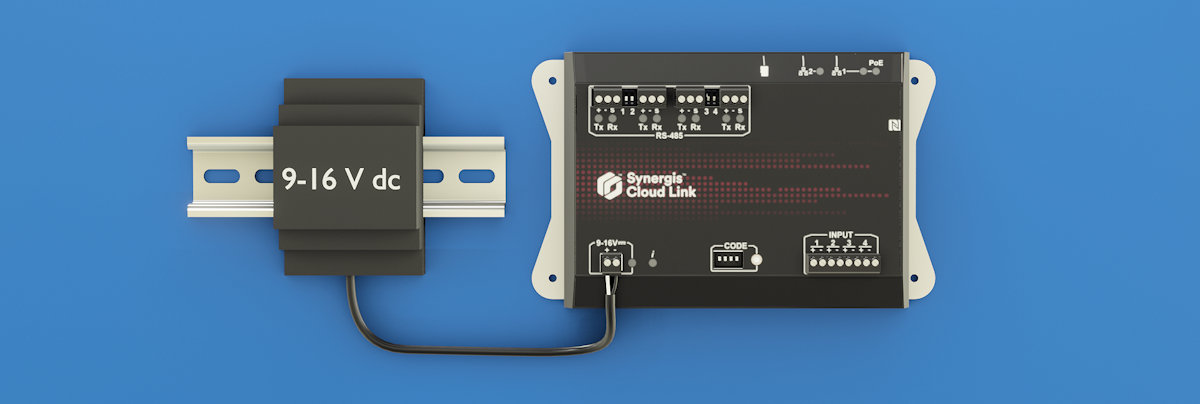

Lieferung von 12 V DC
- Nenneingangsspannung: 12 V DC
- Mindesteingangsspannung für garantiertes Einschalten: 10 V
- Minimale Eingangsspannung vor garantierter automatischer Abschaltung: 9 V
- Maximale Eingangsspannung, um keine automatische Abschaltung zu gewährleisten: 16 V
9-16-V-DC-Verbindungs-Pinout
| Pin | Beschreibung |
|---|---|
| + | Eingangsstromversorgung (+12 V DC) |
| - | Eingangsstromerdung (GND) |

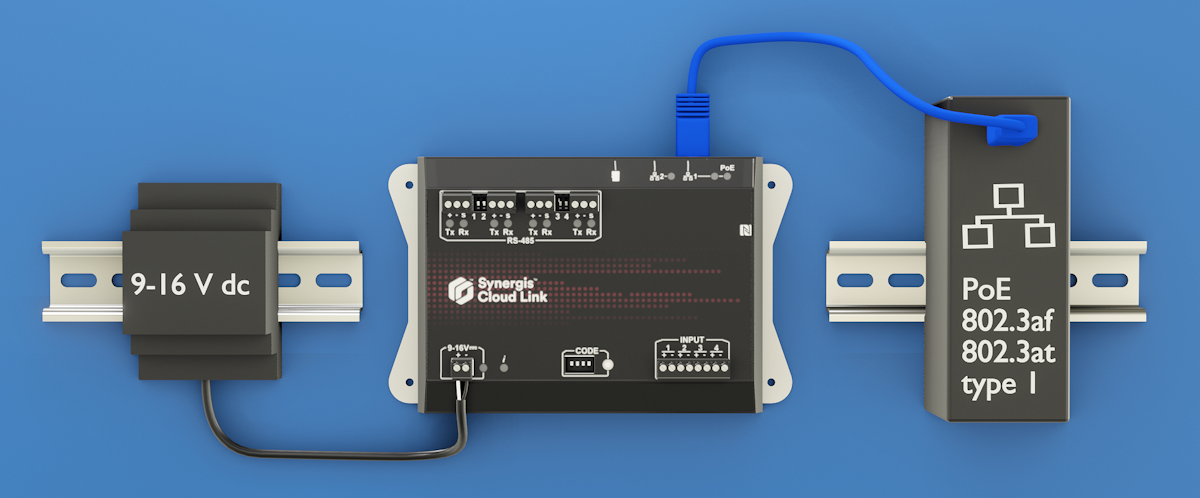

Doppelte Energieversorgung
Wenn die Appliance sowohl über PoE als auch über 12 V DC versorgt wird, hat PoE Vorrang vor dem 12-V-Gleichstromeingang. In diesem Fall bezieht die Appliance ihren gesamten Strom über PoE. Wenn Sie das Ethernetkabel 1 abziehen oder wenn die PoE-Quelle (Injektor oder Ethernet-Switch) einen Fehler oder einen Stromausfall hat, schaltet die Appliance automatisch und transparent auf den 12-V-DC-Eingang zurück. Wird PoE wiederhergestellt, schaltet die Appliance automatisch und transparent auf PoE-Strom zurück.

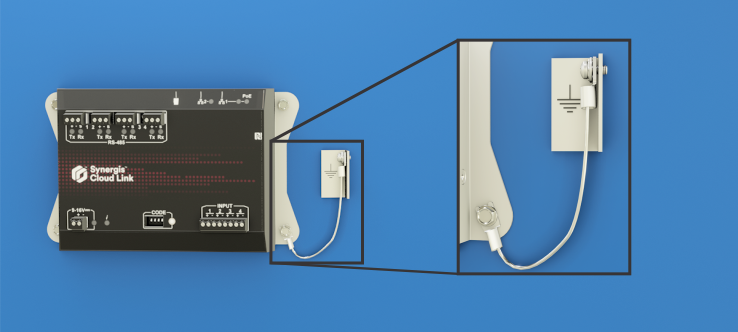

Erdung der Appliance
Montieren Sie die Appliance auf einer geerdeten Metallfläche. Alternativ können Sie ein Erdungskabel an eine der Befestigungsschrauben anschließen.
