Mercury-MR16in-Verbindungen

Als Teil Ihrer Synergis™ Cloud Link-Installation müssen Sie möglicherweise ein Mercury-MR16in-Schnittstellenmodul einbauen.

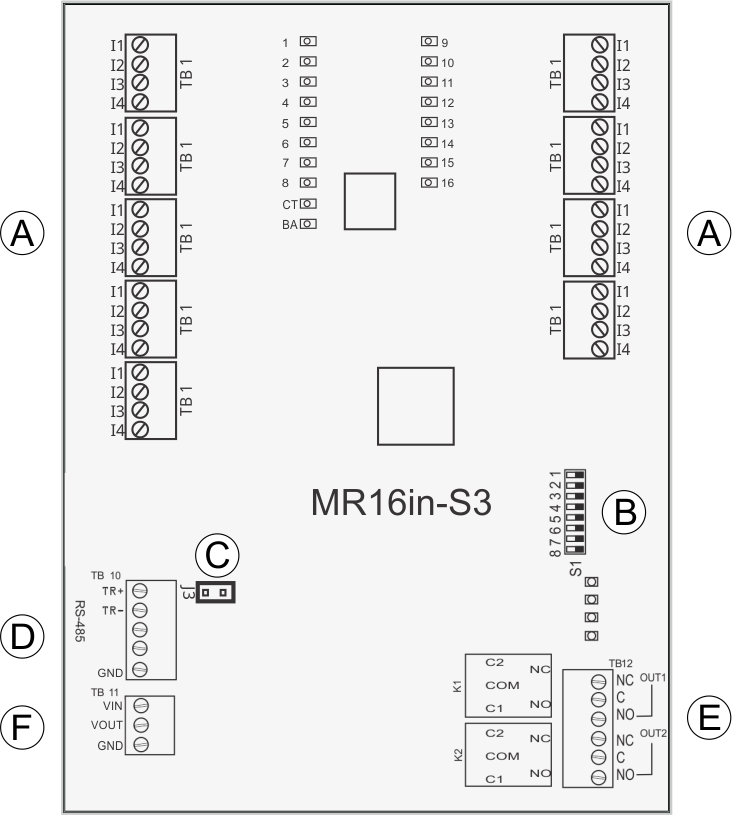

Die folgende Abbildung zeigt, wie das Modul angeschlossen wird.

A	Eingänge	16; universell einsetzbarer, programmierbarer Schaltkreistyp.
B	Adressschalter	Dient zum Einstellen der Geräteadresse. Weitere Informationen zu den Adresseinstellungen des Mercury-Moduls finden Sie in der Anleitung des Herstellers.
C	Leitungsabschluss	Bei Modulen am Ende der Leitung installieren Sie den Jumper für einen 120-Ohm-Leitungsabschluss (J2 wird nicht verwendet).
D	RS-485	RS-485-Busverbindung zu anderen Mercury-Modulen.
E	Relaisausgänge	MR16in: 5 A induktiv, Leistungsfaktor 0,6 MR16in-S3: NO: 5 A, NC: 3 A induktiv, Leistungsfaktor 0,6
F	Einschalten	Verbinden Sie + mit VIN (Polarität beachten). Verbinden Sie - mit GND. Verwenden Sie mindestens 20 AWG-Drähte mindestens.
