Mercury-MR50-Verbindungen

2024-07-04Zuletzt aktualisiert

Als Teil Ihrer Synergis™ Cloud Link-Installation müssen Sie möglicherweise ein Mercury-MR50-Schnittstellenmodul einbauen.

BEMERKUNG: Bei UL-zertifizierten Montagen darf der Ausgang des K2-Relais des MR50 den Montageraum nicht verlassen und muss kürzer als 30,5 m (100 ft.) sein.
Die folgende Abbildung zeigt, wie das Modul angeschlossen wird.

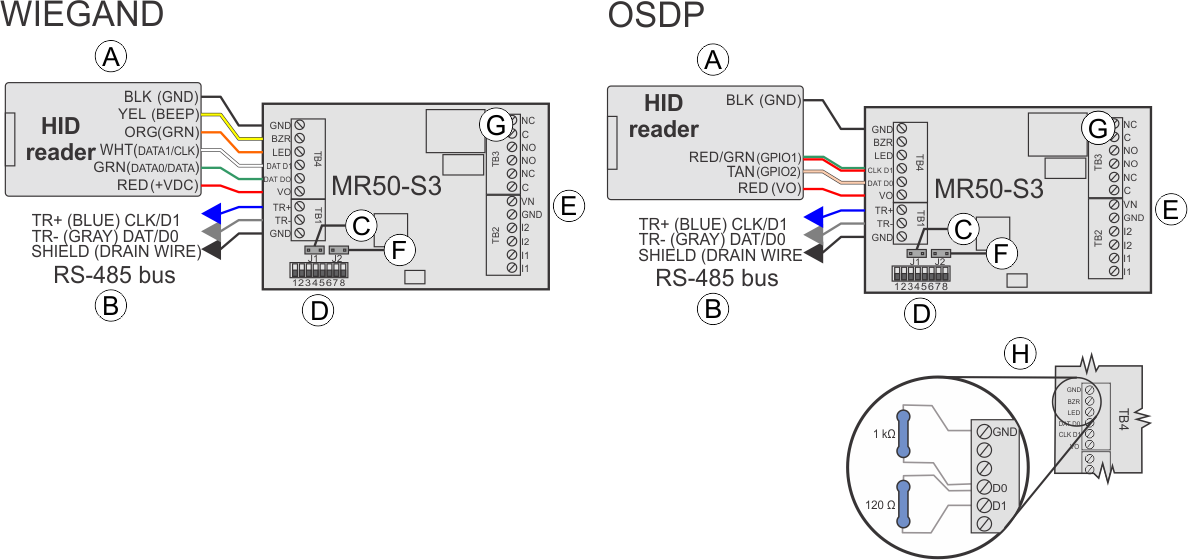

MR50-S3-Einheit mit Anschlüssen
A Lesegerätverbindungen Schließen Sie ein Lesegerät an.
BEMERKUNG: Die Kabelfarben in der Abbildung beziehen sich auf „Pigtail“-HID-Lesegeräte; die Angaben in Klammern beziehen sich auf „Terminalblock“-HID-Lesegeräte. Verbinden Sie den Erdungsdraht des geschirmten Kabels mit dem GND-Kontakt des Lesegerätanschlusses am Schnittstellenmodul. Verbinden Sie bei verketteten ODSP-Lesegeräten den Erdungsdraht nicht mit dem letzten Lesegerät.
B RS-485 RS-485-Busverbindung zu anderen Mercury-Modulen.
C Leitungsabschluss Bei Modulen am Ende der Leitung installieren Sie den Jumper J4 (MR50) oder J1 (MR50-S3), um einen 120-Ohm-Leitungsabschluss herzustellen.
D Adress-Jumper/DIP-Schalter Dient zum Einstellen der Geräteadresse. Weitere Informationen zu den Adresseinstellungen des Mercury-Moduls finden Sie in der Anleitung des Herstellers.
E Einschalten Verbinden Sie + mit VIN (Polarität beachten). Verbinden Sie - mit GND. Verwenden Sie mindestens 20 AWG-Drähte.
F Eingang „Manipulation“ MR50: Normalerweise geschlossener Schalter (J3)

MR50-S3: Normalerweise offener Schalter (J2)

G Relaisausgänge
MR50:
  • Relais 1: 5 A induktiv, Leistungsfaktor 0,6
  • Relais 2: 1 A induktiv, Leistungsfaktor 0,6
MR50-S3:
  • Relais 1: NO: 5 A, NC: 3 A induktiv, Leistungsfaktor 0,6
  • Relais 2: 1 A induktiv, Leistungsfaktor 0,6
H Widerstände Bei OSDP-Integrationen verhindern Sie, dass Lesegeräte Rauschen auf einer nicht angesteuerten RS-485-Leitung als Daten fehlinterpretieren, indem Sie einen 1-kOhm-Pulldown-Widerstand von D0 nach GND an TB4 installieren.

Bei Verdrahtungsentfernungen von mehr als 10 Metern installieren Sie einen 120-Ohm-Abschlusswiderstand zwischen D0 und D1 sowie zwischen A (-) und B (+) auf dem RS-485-Bus des letzten angeschlossenen Lesegeräts.

Um herauszufinden, ob Sie einen 1-k-Ohm-Pulldown-Widerstand zwischen D0 und GND hinzufügen müssen, sehen Sie unter KBA-78953 nach.
