Configurer les entrées supervisées sur des modules d'E/S

Pour configurer une entrée supervisée sur un module d'E/S sécurisé, vous devez d'abord configurer l’entrée sur Supervision à 4 états dans Config Tool, puis configurer les valeurs de la résistance sur la page Matériel de Synergis^MC Appliance Portal.

1. Dans l’arborescence matérielle, sélectionnez le module d'E/S sécurisé que vous avez ajouté en créant le canal OSDP, et cliquez sur Modifier ().
2. Dans la boîte de dialogue Propriétés, entrez l'adresse physique du module.



3. Cliquez sur Enregistrer.
4. Connectez-vous à Security Center avec Config Tool.
5. Sur la page d’accueil de Config Tool, ouvrez la tâche Contrôle d’accès, puis cliquez sur la vue Rôles et unités.
6. Dans l’arborescence des entités, sélectionnez l’unité Synergis Cloud Link à laquelle le module d'E/S sécurisé est connecté.
7. Cliquez sur l'onglet Périphériques et développez le module d'E/S sécurisé que vous souhaitez configurer.
8. Cliquez deux fois sur l’entrée que vous souhaitez configurer.
9. Dans la fenêtre de dialogue Modifier l’entrée, réglez l’option Type de contact sur Supervision à 4 états.
10. Sélectionnez Normalement ouvert ou Normalement fermé selon vos besoins, et cliquez sur Enregistrer.
    La réinitialisation du bus prend environ 5 secondes.
11. Répétez les étapes 8 à 10 si vous avez d'autres entrées à superviser.
12. Cliquez sur l’onglet Portail, puis cliquez sur Configuration > Matériel .

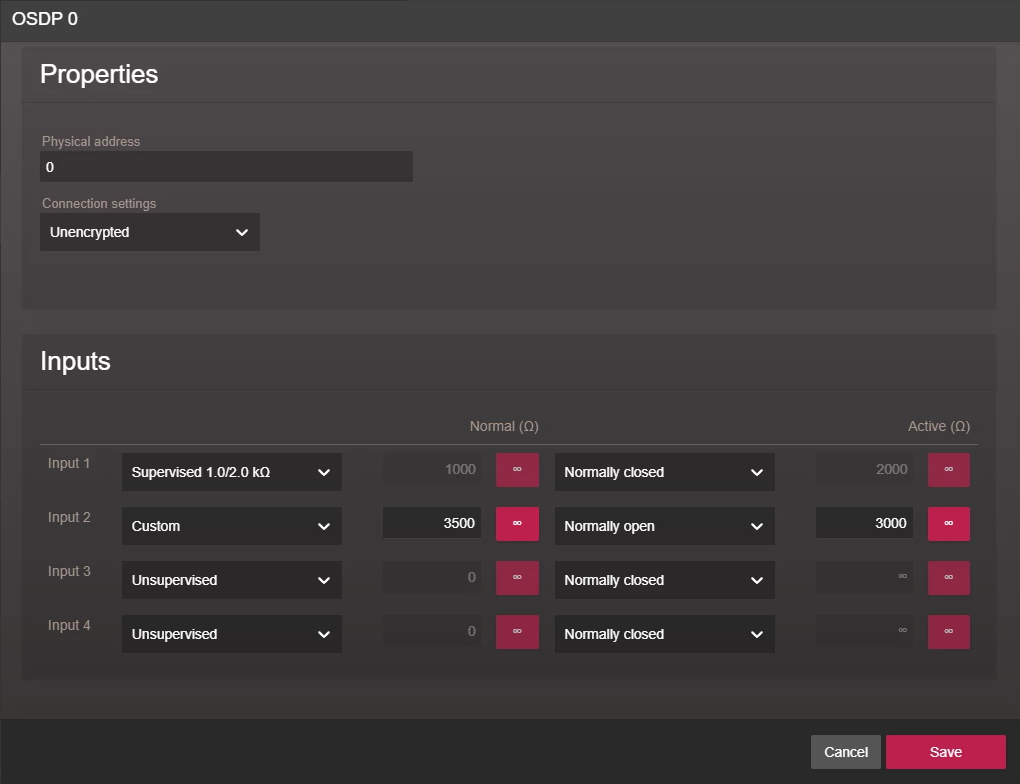

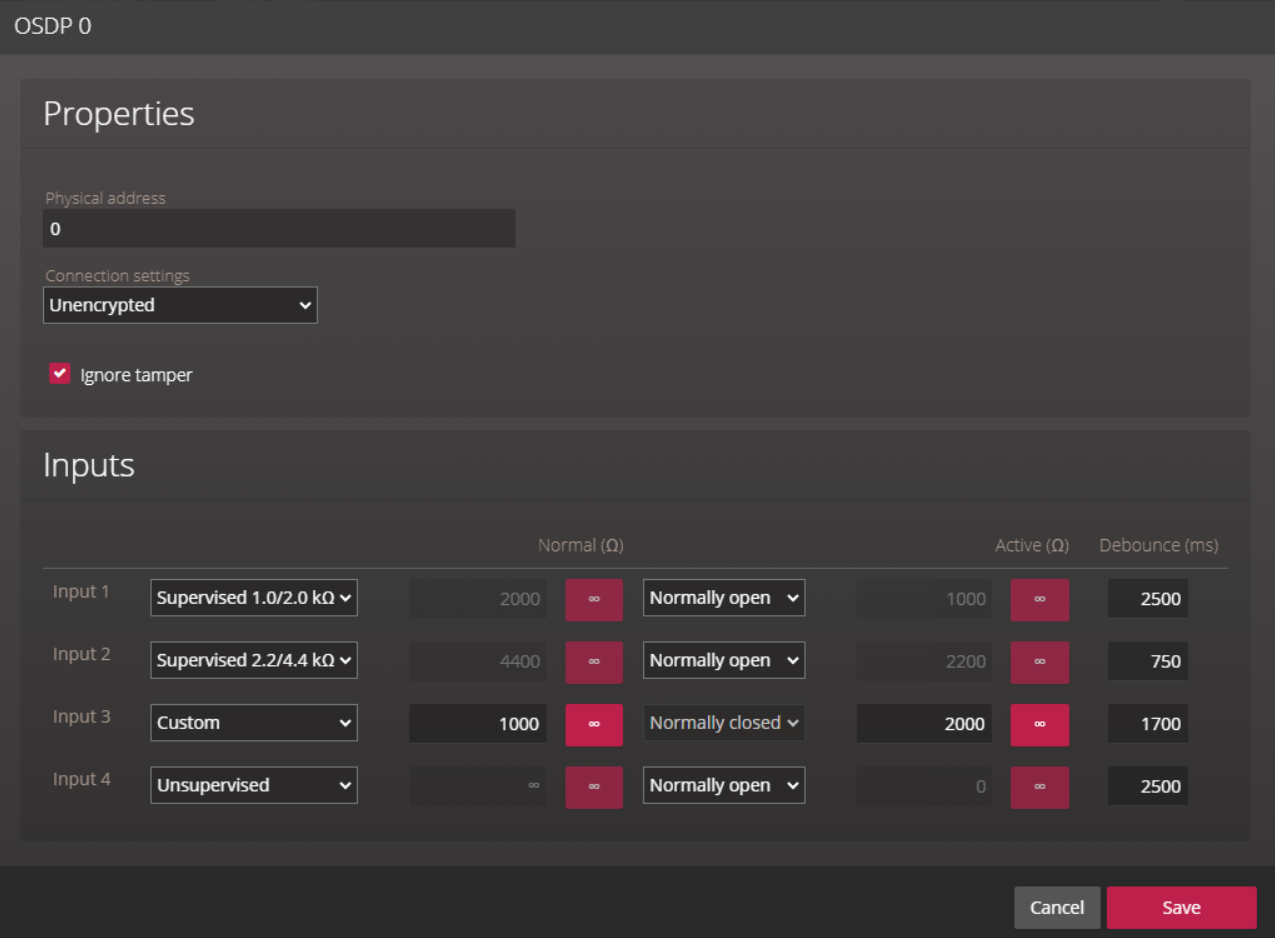

13. Dans la section Entrées, configurez les entrées supervisées avec les bonnes valeurs de résistance.
14. Cliquez sur Enregistrer.
