Inscrire les sous-tableaux HID VertX connectés à l’unité Synergis

2023-11-16Dernière mise à jour

Pour établir la communication entre l’unité SynergisMC et les modules d’interface connectés, vous devez configurer les modules d’interface dans SynergisMC Appliance Portal.

Avant de commencer

Connectez les modules HID VertX aux canaux (1 - 4) de votre unité Synergis Cloud Link .
REMARQUE : Si vous avez l’unité Synergis Cloud Link 312, vous avez jusqu’à 12 canaux. Pour en savoir plus, voir À propos des ports RS-485 du Synergis Cloud Link.

Procédure

  1. Connectez-vous à l’unité Synergis Cloud Link.
  2. Cliquez sur Configuration > Matériel .
  3. En haut de la colonne Matériel, cliquez sur Ajouter ().
  4. Dans la boîte de dialogue Ajouter du matériel, sélectionnez VertX en tant que Type de matériel.
  5. Sélectionnez le canal (1 - 4) .
    Tous les modules d’interface connectés à un même canal doivent provenir d’un même fabricant.
  6. Dans la même boîte de dialogue, ajoutez tous les modules d’interface connectés au même canal.
    Vous pouvez inscrire les modules d’interface automatiquement ou manuellement.
    CONSEIL : Si vous inscrivez peu de modules et connaissez leurs adresses physiques, l’inscription manuelle est plus rapide.
    Procédez de l'une des manières suivantes :
    • Pour les inscrire automatiquement, cliquez sur Analyser.

    La fonction d’analyse détecte tous les modules d’interface d’un même fabricant connectés au même canal.

    Si le contrôleur ne détecte pas tous les modules d’interface connectés, vérifiez qu’ils ont tous une adresse physique distincte.

    • Pour l’inscription manuelle, entrez l’adresse physique (0 à 15) configurée sur l’appareil d’interface HID, sélectionnez le type de modèle, puis cliquez sur .

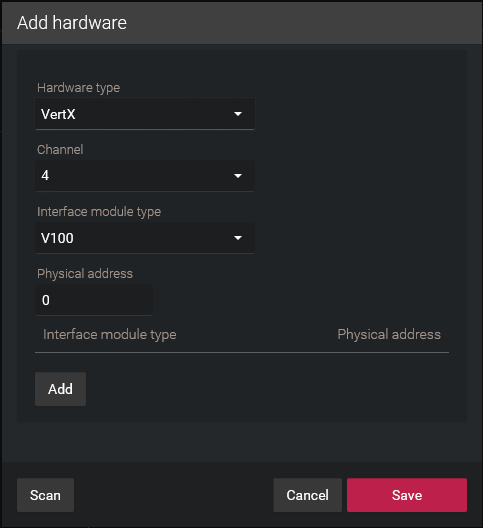

    Boîte de dialogue Ajouter du matériel affichant la configuration VertX sur le Synergis™ Appliance Portal.

    Répétez pour configurer tous les modules connectés au même canal.

  7. Cliquez sur Enregistrer.
    Le type de matériel, le canal et le module d’interface que vous venez d’ajouter sont répertoriés sur la page Configuration matérielle.
  8. Sélectionnez chaque module d’interface sur la page Configuration matérielle, puis configurez ses réglages.
    Pour une description des réglages, consultez la documentation du fabricant. Apportez les modifications nécessaires.
  9. Cliquez sur Enregistrer.
  10. Testez la connexion de votre module d’interface et votre configuration à partir de la page Diagnostics d’E/S .

Lorsque vous avez terminé

Inscrivez l’unité Synergis dans Security Center.
