Inscrire un contrôleur RS-485 DDS

2022-06-30Dernière mise à jour

Pour que l’unité SynergisMC puisse communiquer avec les contrôleurs DDS connectés à son interface RS-485, vous devez les inscrire avec le SynergisMC Appliance Portal.

Avant de commencer

Connectez les modules DDS aux canaux RS-485 (A, B, C ou D) de l’unité Synergis de la manière suivante :
  • Connectez Rx\L du module DDS au « - » du canal.
  • Connectez Tx\H du module DDS au « + » du canal.
  • Connectez 0v du module DDS au « G » du canal.

Procédure

  1. Connectez-vous à l’unité Synergis Cloud Link.
  2. Cliquez sur Configuration > Matériel .
  3. En haut de la colonne Matériel, cliquez sur Ajouter ().
  4. Dans la boîte de dialogue Ajouter du matériel, sélectionnez DDS sous Type de matériel.
  5. Sélectionnez le Canal (A, B, C ou D).
    Tous les modules d’interface connectés à un même canal doivent provenir d’un même fabricant.
  6. Dans la même boîte de dialogue, ajoutez tous les modules d’interface connectés au même canal.
    Procédez de l'une des manières suivantes :
    • Pour l’inscrire manuellement, entrez l’adresse physique (0 à 31) configurée sur le module DDS et cliquez sur Ajouter (). Sélectionnez ensuite le type de module précis.

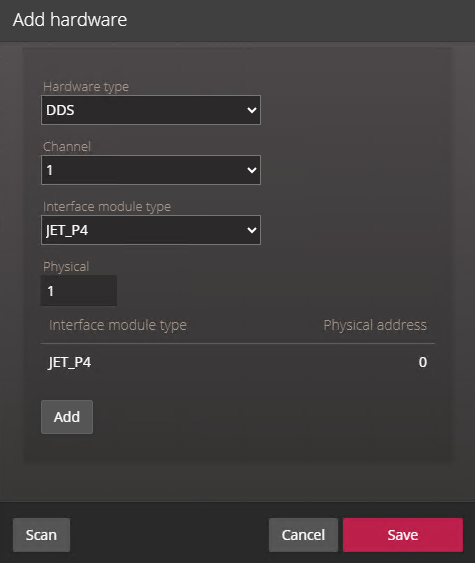

      Boîte de dialogue Ajouter du matériel affichant la configuration DDS sur le Synergis™ Appliance Portal.

      Répétez pour configurer tous les modules connectés au même canal.

    • Pour les inscrire automatiquement, cliquez sur Analyser.

      La fonction d’analyse détecte tous les modules d’interface d’un même fabricant connectés au même canal.

      Si le contrôleur ne détecte pas tous les modules d’interface connectés, vérifiez qu’ils ont tous une adresse physique distincte.

      Lorsque vous cliquez sur Ajouter, l’adresse dans le champ Physique bascule vers l’adresse disponible suivante.

  7. Cliquez sur Enregistrer.
    Le type de matériel, le canal et le module d’interface que vous venez d’ajouter sont répertoriés sur la page Configuration matérielle.
  8. Sélectionnez chaque module d’interface sur la page Configuration matérielle, puis configurez ses réglages.
    Pour une description des réglages, consultez la documentation du fabricant. Apportez les modifications nécessaires.
  9. Cliquez sur Enregistrer.
  10. Testez la connexion de votre module d’interface et votre configuration à partir de la page Diagnostics d’E/S.

Lorsque vous avez terminé

Inscrivez l’unité Synergis dans Security Center.
