Configurer et inscrire des lecteurs STid utilisant le protocole SSCP

2024-05-08Dernière mise à jour

Pour que l’unité SynergisMC puisse communiquer avec les lecteurs STid connectés, vous devez les configurer et les inscrire sur le SynergisMC Appliance Portal.

Avant de commencer

Vérifiez que le micrologiciel du lecteur STid est à jour et pris en charge par SynergisMC Softwire.

À savoir

Si vous installez des lecteurs STid sur des tourniquets adjacents, il est déconseillé de connecter plus de deux lecteurs à un même canal RS-485, car le délai de réponse du contrôleur sera plus long, et que les chances que deux cartes seront présentées en même temps sont élevées. Pour les portes ordinaires, vous pouvez installer jusqu’à quatre lecteurs par bus.

Procédure

  1. Connectez-vous à l’unité Synergis Cloud Link.
  2. Cliquez sur Configuration > Matériel .
  3. En haut de la colonne Matériel, cliquez sur Ajouter ().
  4. Dans la boîte de dialogue Ajouter du matériel , sélectionnez SSCP sous Type de matériel.
  5. Sélectionnez le Canal (1 - 4) .
    REMARQUE : Si vous avez l’unité Synergis Cloud Link 312, vous avez jusqu’à 12 canaux. Pour en savoir plus, voir À propos des ports RS-485 du Synergis Cloud Link.
  6. Sous Version du protocole SSCP, sélectionnez V1 ou V2, en fonction du protocole pris en charge par le lecteur.
  7. Spécifiez les Bits par seconde et l’Adresse physique (de 1 à 127).
    Le débit en Bits par seconde est une propriété du canal, qui est réglée sur le débit binaire du dernier module d’interface ajouté au canal. Le débit par défaut est de 38 400 bit/s. Un débit plus élevé améliore la vitesse de lecture des cartes aux dépens de la distance de câblage maximale.

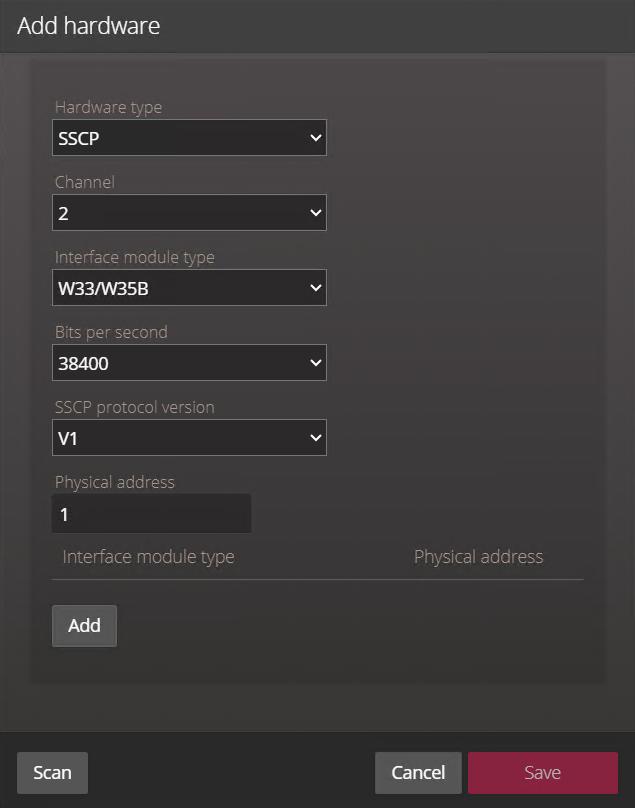

    Boîte de dialogue Ajouter du matériel pour les lecteurs STid dans Synergis Appliance Portal.
  8. Cliquez sur Ajouter.
    Le port, le débit binaire et l’adresse physique du lecteur sont configurés dans Synergis Softwire.
  9. (Facultatif) Si vous utilisez le protocole version V1, sélectionnez un mode de communication :
    1. Sélectionnez le lecteur à l’adresse que vous avez configuré et cliquez sur Modifier ().
    2. Dans la liste Mode de communication, sélectionnez un mode :
      • Simple (mode par défaut)
      • Chiffré (communication privée)
      • Signé (communication authentifiée)
      • Chiffré et signé (communication privée et authentifiée)
      REMARQUE : Si vous utilisez V2, alors seule l’option Chiffré et signé est disponible.

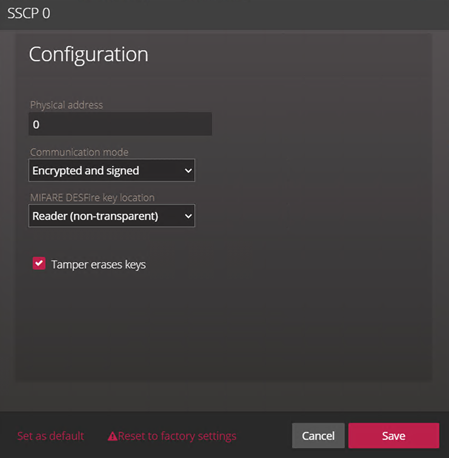

      Configuration STid avec l’option « Le sabotage efface les clés » sélectionnée dans Synergis Appliance Portal.

      L’option L’altération efface les clés est active par défaut, et elle efface toutes les clés embarquées en cas d’altération de l’unité.

    3. Cliquez sur Enregistrer.
  10. Dans l’arborescence matérielle, sélectionnez l’interface que vous avez configurée et cliquez sur Modifier ().
  11. Dans la boîte de dialogue qui apparaît, cochez la case Mode programmation et cliquez sur Enregistrer.
    Le système programme le lecteur avec l’adresse physique et le débit binaire que vous avez configurés.
  12. Sélectionnez l’interface et cliquez sur Modifier ().
  13. Décochez la case Mode programmation et cliquez sur Enregistrer.
  14. Répétez la procédure pour ajouter les lecteurs suivants, un lecteur à la fois et avec un lecteur par port.
    REMARQUE : Si vous ajoutez plusieurs lecteurs à un port, utilisez un port libre pour les configurer individuellement avant de les connecter au port définitif.
  15. Testez la connexion de votre module d’interface et votre configuration à partir de la page Diagnostics d’E/S .

Lorsque vous avez terminé

BONNE PRATIQUE : (Renforcement) Modifier les clés de chiffrement par défaut du fabricant renforce la sécurité.
