Associer les verrous compatibles Aperio avec le concentrateur AH30

2024-02-20Dernière mise à jour

Si vous utilisez des verrous compatibles Aperio avec un concentrateur AH30, vous devez jumeler les verrous avec le concentrateur à l’aide de l’application Aperio Programming Application (APA) avant d’inscrire les verrous sur votre unité SynergisMC.

Avant de commencer

Vous devez disposer des éléments suivants :
  • Le manuel Aperio Online Programming Application
  • Aperio Programming Application (APA)
  • Clé USB
  • TriBee Bootloader, qui comprend le pilote du dongle USB
  • Micrologiciel pris en charge
  • Un ordinateur pour exécuter APA.
  • Une carte compatible avec le lecteur.
  • Fichier de clé de chiffrement fourni par ASSA ABLOY

Procédure

  1. Réglez l’adresse EAC (1 à 15) sur le concentrateur à l’aide des commutateurs DIP.
    IMPORTANT : Jusqu’à huit concentrateurs peuvent être connectés en guirlande sur un canal RS-485, mais ils doivent tous utiliser une adresse EAC différente.
  2. Allumez le concentrateur.
  3. Branchez le dongle USB sur votre ordinateur et installez les éléments suivants :
    • TriBee Bootloader (pilote du dongle USB)
    • Aperio Programming Application (APA)
  4. Ouvrez APA, puis ouvrez ou créez une installation.
    REMARQUE : Chaque installation est liée à un fichier de clé de chiffrement. Contactez ASSA ABLOY pour obtenir ce fichier de clé pour créer une installation.
  5. Scannez pour détecter le concentrateur, et associez les verrous avec le concentrateur.
    Pour en savoir plus, voir le Manuel Aperio Online Programming Application.
  6. Avec APA, faites la mise à niveau du micrologiciel du concentrateur et des verrous.
    Pour en savoir plus, voir Verrous compatibles Aperio pris en charge.
    BONNE PRATIQUE : Faites toujours la mise à niveau du concentrateur avant la mise à niveau les verrous ou capteurs. Vérifiez que le commutateur DIP est réglé sur la bonne adresse EAC. Si le DIP 5 (mode association) est réglé sur actif durant une mise à niveau, le concentrateur démarrera avec une autre adresse EAC.
  7. Configurez le concentrateur.
  8. Si le micrologiciel du concentrateur de communication est antérieur à la version 2.6.5, activez l’option Déverrouillage à distance pour utiliser les horaires de déverrouillage de Security Center.
    Avec le micrologiciel version 2.6.5 ou ultérieure, cette option est activée par défaut.

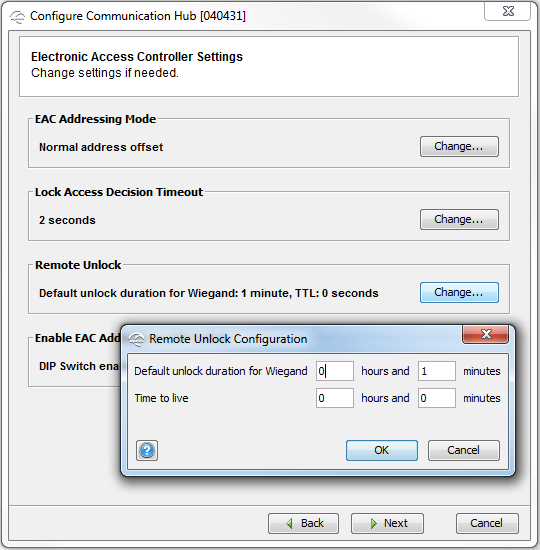

  9. Dans la boîte de dialogue Remote Unlock Configuration (Configuration du déverouillage à distance), entrez une valeur dans Time to live (Durée de vie) et cliquez sur OK.

    Ce délai indique la durée de la présence de la commande Remote unlock (grantAccessSequence) sur le concentrateur. Ce réglage doit toujours être supérieur à la valeur de Status Report Interval (Fréquence de signalement de l’état) définie sur le verrou.

    Vous pouvez ignorer la valeur Default unlock duration for Wiegand (Durée de déverrouillage par défaut pour Wiegand).

  10. Si les horaires de déverrouillage sont utilisés, entrez une valeur de Status Report Interval de 5 à 15 minutes.
    La diminution de la valeur de fréquence de signalement de l’état diminue l’autonomie du produit. Toute modification de cet intervalle doit être appliquée sur le verrou et sur le concentrateur de communication. S’il n’y a qu’un seul verrou associé au concentrateur de communication, c’est automatique. Si plusieurs verrous sont associés au commutateur de communication, vous devez régler Status Report Interval via le concentrateur.
    REMARQUE : Sur les verrous v3, le réglage Status Report Interval ne sert qu’à signaler l’état de connectivité du verrou. Il s’agit de l’intervalle d’interrogation Polling Interval qui sert à diminuer le décalage à l’activation et la désactivation des horaires.
  11. Associez chaque verrou sans fil :
    1. Faites un clic droit sur Communication hub et sélectionnez Pair with lock or sensor (Associer au verrou ou capteur).
      Le processus d’association démarre.
    2. Laissez l’identifiant sur le verrou, ou activez l’aimant pour que le capteur associe le matériel au concentrateur.
      Le concentrateur attribue automatiquement une adresse EAC au verrou.
    3. Notez l’adresse EAC (1 à 127) affectée au verrou.
      L’adresse EAC du concentrateur est intégrée à celle du verrou. Pour obtenir l’adresse EAC du concentrateur à partir de celle du verrou, appliquez une des formules suivantes :
    • Adresse EAC du concentrateur = Adresse EAC du verrou modulo 16
    • Adresse EAC du concentrateur = (reste de l’Adresse EAC du concentrateur) divisé par 16
  12. Si vous utilisez des verrous v3, réglez Polling Interval sur 5 secondes.
    Cela permet de limiter le décalage à l’activation et la désactivation des horaires, qui diminue la réactivité des verrous. Cela permet également aux commandes de déverrouillage envoyées depuis Security Desk d’être prises en compte sous 5 secondes. Il est déconseillé d’utiliser les commandes de déverrouillage manuelles sur les verrous autres que v3, car la commande ne fonctionne qu’au bout d’une minute ou plus, selon la valeur de Status Report Interval.
  13. Une fois que tous les verrous sont associés, sélectionnez l’utilisation de la communication radio sécurisée sur le concentrateur.

Lorsque vous avez terminé

Inscrivez les verrous sur l’unité Synergis.
