Configurer et ajouter des lecteurs OSDP dans Synergis Appliance Portal

2024-05-08Dernière mise à jour

Pour ajouter des lecteurs OSDP à une unité Mercury ou SynergisMC, configurez les lecteurs sur le SynergisMC Appliance Portal.

Avant de commencer

Créez un canal OSDP avec le mode Programmation activé.

À savoir

  • Tous les lecteurs connectés à un même canal RS-485 doivent être configurés avec des adresses différentes.
  • Avant de connecter des lecteurs OSDP à une unité Mercury, vous devrez parfois spécifier le débit en bauds et l’adresse du lecteur. Définir le débit en bauds dans Synergis Appliance Portal, puis suivre cette procédure remplace l’utilisation d’une carte de configuration.
  • Lorsque le mode Programmation est activé, vous ne pouvez connecter qu’un seul lecteur à la fois au canal RS-485.
BONNE PRATIQUE : Si vous installez des lecteurs OSDP sur des tourniquets adjacents, il est déconseillé de connecter plus de deux lecteurs à un même canal RS-485, car le délai de réponse du contrôleur sera plus long, et que les chances que deux cartes seront présentées en même temps sont élevées. Pour les portes ordinaires, vous pouvez installer jusqu’à quatre lecteurs par bus.

Procédure

  1. Dans l’arborescence matérielle, sélectionnez le lecteur OSDP que vous avez ajouté en créant le canal OSDP, et cliquez sur Modifier ().
  2. Dans la boîte de dialogue Propriétés, saisissez l’adresse physique que vous voulez définir pour le lecteur et configurez les options Signal sonore pour carte lue et Éteindre la LED en cas d’inactivité, si nécessaire.

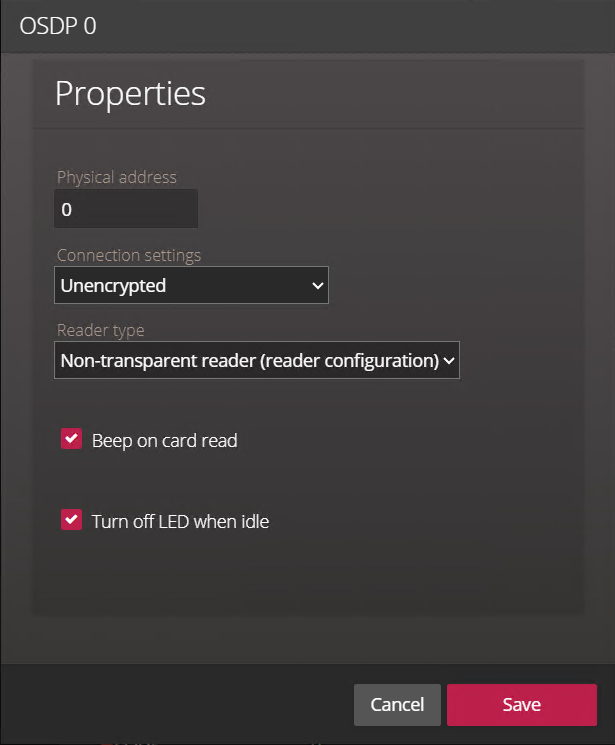

    Boîte de dialogue de modification des propriétés d'interface OSDP dans Synergis Appliance Portal.
  3. Cliquez sur Enregistrer.
  4. Connectez et allumez le lecteur.
    Le débit binaire et l’adresse physique configurés sont envoyés au lecteur, qui bascule en ligne une fois qu’il les a acceptés.
  5. Déconnectez ou éteignez le lecteur.
  6. Répétez les étapes 1 à 5 pour les autres lecteurs.
  7. Dans l’arborescence matérielle, sélectionnez le canal OSDP et cliquez sur Modifier (), puis décochez la case Mode programmation cochée durant la création du canal.
  8. Ajoutez les lecteurs configurés :
    1. En haut de la colonne Adresse, cliquez sur Ajouter ().
    2. Dans la boîte de dialogue Ajouter du matériel, cliquez sur Ajouter pour ajouter les lecteurs aux adresses que vous avez programmées.
  9. Cliquez sur Enregistrer.

Lorsque vous avez terminé

Activez le mode sécurisé sur les lecteurs.
