Configurer et ajouter des modules d'E/S sécurisés dans le Synergis Appliance Portal

2026-01-07Dernière mise à jour

Pour ajouter des modules d'E/S sécurisés à une SynergisMC Cloud Link, configurez les modules d'E/S à l'aide du SynergisMC Appliance Portal.

Avant de commencer

Créez un canal OSDP avec le mode Programmation activé.

À savoir

  • Vérifiez que chaque module d'E/S connecté au même canal RS-485 dispose d'une adresse unique.
  • Lorsque le mode Programmation est activé, vous ne pouvez connecter qu'un seul module d'E/S au canal RS-485 à la fois.
  • Lors de la connexion de modules d'E/S en chaîne, vérifiez que tous les modules d'E/S ont le même débit binaire.
BONNE PRATIQUE :
L'ajout de plusieurs modules d'E/S sécurisés sur le même canal RS-485 augmente la latence. Installez une résistance de terminaison de fin de ligne sur le dernier module de la chaîne RS-485 pour éviter les collisions de communication.

Procédure

  1. Dans l’arborescence matérielle, sélectionnez le module d'E/S sécurisé que vous avez ajouté en créant le canal OSDP puis cliquez sur Modifier ().
    La boîte de dialogue Propriétés s'ouvre.
  2. Entrez l'adresse physique que vous souhaitez définir pour le module.
    REMARQUE :
    Si vous utilisez le module d'E/S phg, vous pouvez activer l'option Ignorer le sabotage pour supprimer les entrées de sabotage. Pour en savoir plus, voir Configurer les modules d'E/S sécurisés phg pour ignorer les événements de sabotage.

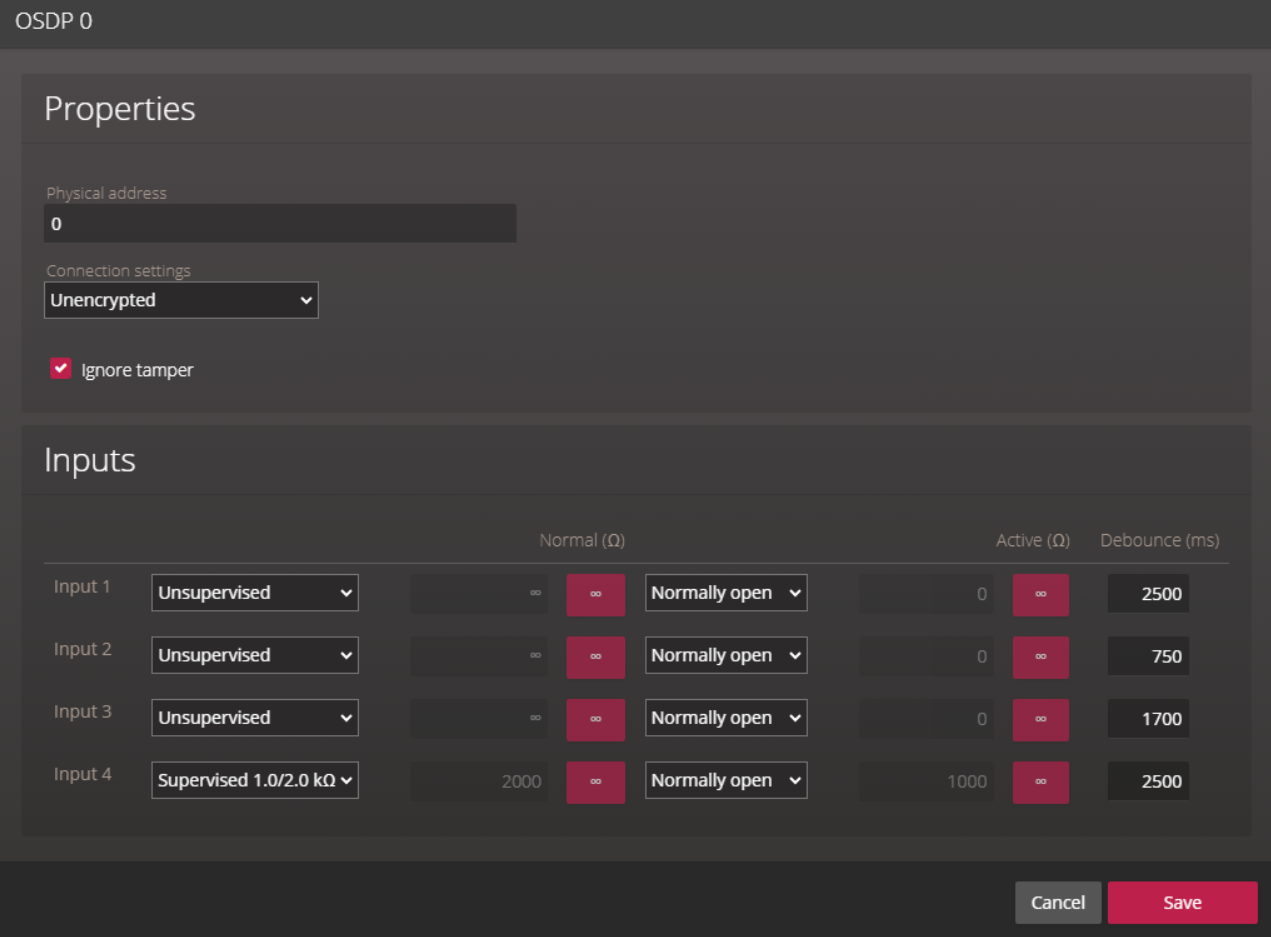

    Propriétés OSDP du module d'E/S sécurisé phg dans le Synergis Appliance Portal .
  3. Cliquez sur Enregistrer.
  4. Connectez et allumez le module d'E/S.
    Le débit binaire et l'adresse physique configurés sont envoyés au module, qui se connecte après les avoir acceptés.
  5. Répétez les étapes 1 à 4 pour les autres modules d'E/S.
  6. Dans l’arborescence matérielle, sélectionnez le canal OSDP et cliquez sur Modifier (), puis décochez la case Mode programmation cochée durant la création du canal.
  7. Ajoutez les modules d'E/S configurés :
    1. En haut de la colonne Adresse, cliquez sur Ajouter ().
    2. Dans la boîte de dialogue Ajouter du matériel, cliquez sur Ajouter pour ajouter les modules d'E/S aux adresses que vous avez programmées.
  8. Cliquez sur Enregistrer.
