Configurer le MR51e pour l’utilisation du mode d’adressage IP statique

2022-07-04Dernière mise à jour

Si votre réseau ne prend pas en charge le DHCP, configurez vos tableaux MR51e afin qu’ils utilisent l’adressage IP statique.

Avant de commencer

Téléchargez l’utilitaire MSC MR51e Address Configuration Tool et installez-le sur votre ordinateur. Vérifiez que le tableau MR51e est relié au même sous-réseau que votre ordinateur.

Procédure

  1. Sur le tableau MR51e, réglez S1 (commutateurs DIP de configuration) sur 0011.
    Réglez les commutateurs DIP 4 et 3 sur OFF, et les commutateurs DIP 2 et 1 sur ON.

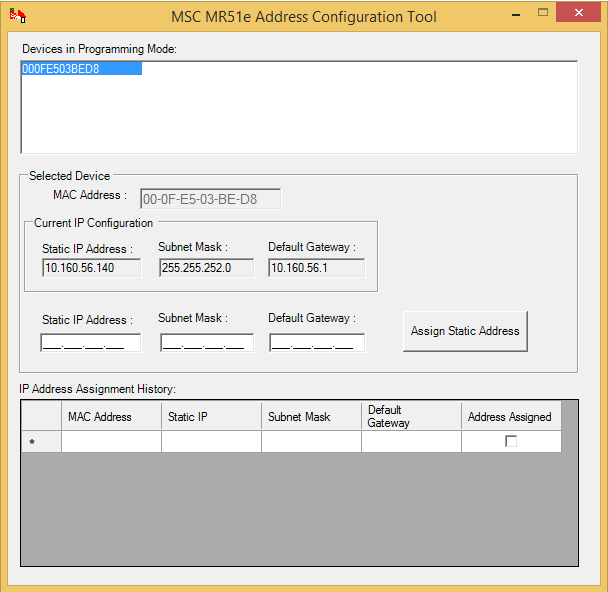

  2. Ouvrez l’utilitaire MSC MR51e Address Configuration Tool.
  3. Appuyez sur S2 (commutateur de réinitialisation).
    Une fois détectée, l’adresse MAC du tableau MR51e apparaît dans la liste Devices in Programming Mode (Appareils en mode programmation).
  4. Sélectionnez le panneau MR51e que vous souhaitez programmer dans la liste Devices in Programming Mode.
    L’adresse MAC du tableau MR51e sélectionné apparaît dans le champ Selected Device (Appareil sélectionné).

  5. Entrez les valeurs de Static IP Address (Adresse IP statique), Subnet Mask (Masque de sous-réseau) et Default Gateway (Passerelle par défaut), puis cliquez sur Assign Static Address (Affecter une adresse statique).
    Les valeurs saisies apparaissent dans le groupe Current IP Configuration (Configuration IP actuelle) et dans la liste IP Address Assignment History (Historique d’affectation d’adresses IP).
  6. Sur le tableau MR51e, réglez S1 (commutateurs DIP de configuration) sur 0010.
    Réglez les commutateurs DIP 4, 3 et 1 sur OFF, et le commutateur DIP 2 sur ON.
  7. Appuyez sur S2 (commutateur de réinitialisation).
