Préparer l’inscription du contrôleur Mercury

2024-08-23Dernière mise à jour

Avant d’inscrire le contrôleur Mercury sur l’unité SynergisMC, affectez une adresse IP statique au contrôleur.

Avant de commencer

Vous devez disposer des éléments suivants :
Guide d'installation et de configuration Mercury
Manuel d’utilisation pour la connexion au portail Web du contrôleur Mercury et la configuration de son adresse IP, parmi d’autres réglages.
Adresse IP statique
Adresse IP statique affectée au contrôleur par votre service informatique.
Adresses physiques
Chaque module d’interface connecté à un même port RS-485 d’un même contrôleur Mercury doit avoir une adresse physique unique (configurée par micro-interrupteur DIP).
BONNE PRATIQUE : Si vous avez de nombreux contrôleurs Mercury à inscrire sur une même unité Synergis, il est conseillé de les inscrire tous en même temps. Chaque contrôleur que vous ajoutez ou supprimez de l’unité Synergis entraîne le redémarrage de l’unité. Durant le redémarrage, l’unité est hors ligne pendant environ 30 secondes.

À savoir

Les contrôleurs Mercury inscrits sur une même unité Synergis ne peuvent pas être affectés à différentes partitions dans Security Center. Si vous devez affecter des contrôleurs à différentes partitions, inscrivez-les sur différentes unités Synergis, puis affectez les unités Synergis aux différentes partitions.
REMARQUE : Les étapes et instructions de Renforcement sont facultatives, mais protègent votre système contre les cyberattaques.

Procédure

  1. Sur la carte du contrôleur Mercury, réglez l’interrupteur DIP S1-1 en position ON.
    Vous disposez alors d’une fenêtre de 5 minutes pour vous connecter avec les réglages d’usine par défaut.
  2. Connectez-vous au contrôleur Mercury via sa page web Configuration Manager Utilisez l’adresse IP (192.168.0.251) et les identifiants (admin/password) par défaut. Pour en savoir plus, voir la documentation du fabricant.
  3. Sélectionnez Network (Réseau) dans le menu, configurez l’adresse IP du contrôleur Mercury, et cliquez sur Accept.
  4. Sélectionnez Host Comm dans le menu.
  5. Sur la page Host Communication, configurez les réglages suivants, puis cliquez sur Accept.

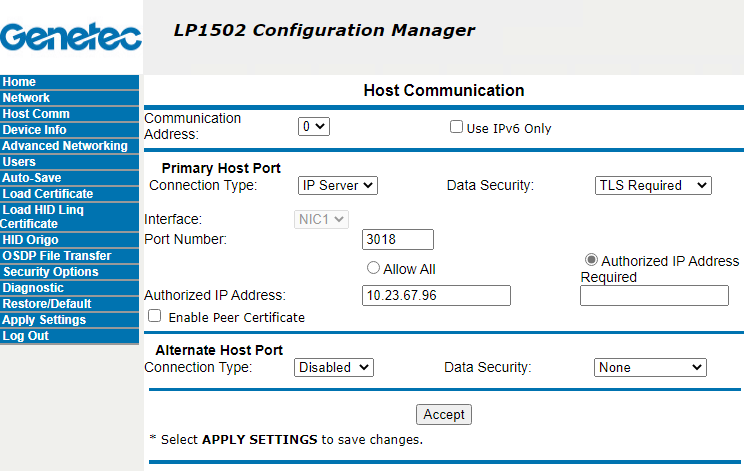

    Page Communication de l’hôte de la page web du gestionnaire de configuration LP1502.
    Communication Address
    Régler sur 0.
    IMPORTANT : À ne pas confondre avec Canal qui doit être unique lorsque vous inscrivez le contrôleur Mercury sur l’unité Synergis.
    Numéro de port
    Numéro de port utilisé par l’unité Synergis pour communiquer avec le contrôleur Mercury (3001 par défaut),
    Authorized IP Address Required
    (Renforcement) Sélectionnez cette option, puis réglez Adresse IP autorisée sur l’adresse de l’unité Synergis.
    Sécurité des données
    Régler sur TLS Required.
    IMPORTANT : Si TLS n’est pas sélectionné, le contrôleur Mercury reste hors ligne.
  6. Sélectionnez Users (Utilisateurs) dans le menu, puis cliquez sur New User (Nouvel utilisateur).
    Créer un compte utilisateur sur le contrôleur Mercury vous évite d’accéder physiquement à l'unité pour régler l’interrupteur DIP S1-1 sur ON pour modifier la configuration du contrôleur.

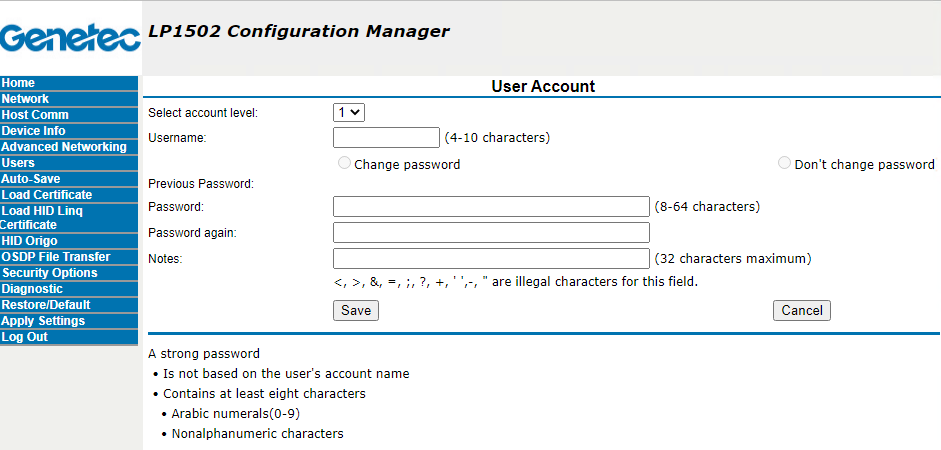

    Page Compte utilisateur de la page web du gestionnaire de configuration LP1502.
  7. (Renforcement) Sur la page User Account (Compte utilisateur), entrez le Username (Nom d’utilisateur) et un mot de passe fort dans Password, confirmez le mot de passe, puis cliquez sur Save (Enregistrer).
  8. Sur la page Utilisateurs, désactivez Time Server (Serveur d’horloge).
    Le Serveur d’horloge n’est pas requis. SynergisMC Softwire surveille et règle automatiquement l’heure sur les unités Mercury.

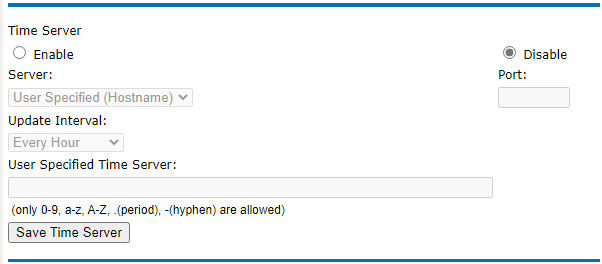

    Page Utilisateurs de la page Web du gestionnaire de configuration LP1502 avec l’option Serveur d’horloge désactivée.
  9. (Renforcement) Sur la page Utilisateurs, désactivez SNMP Options et cliquez sur Submit (Envoyer).

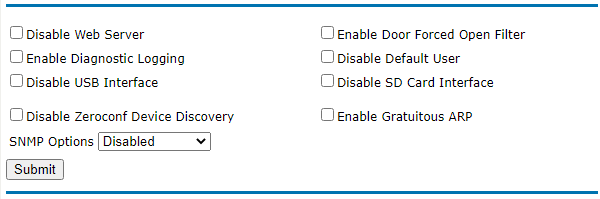

    Page Utilisateurs de la page Web du gestionnaire de configuration LP1502 avec l’option SNMP désactivée.
  10. Sélectionnez Apply Settings (Appliquer les réglages), puis cliquez sur Apply Settings, Reboot (Appliquer les réglages, Redémarrer).
  11. Sur la carte du contrôleur Mercury, réglez l’interrupteur DIP S1-1 en position OFF pour rétablir le fonctionnement normal.
    Vous empêchez ainsi l’utilisation des réglages d’usine par défaut pour la connexion au contrôleur.
  12. Lorsque vous êtes invité à continuer, sélectionnez I understand and wish to proceed (Je comprends et je souhaite continuer), puis cliquez sur Yes.

Lorsque vous avez terminé

Inscrivez le contrôleur Mercury sur l’unité Synergis.
