Inscrire un contrôleur Mercury sur l’unité Synergis

Pour que l’unité Synergis^MC puisse communiquer avec les contrôleurs Mercury qui y sont connectés, vous devez les inscrire avec Security Center Config Tool.

1. Sur la page d'accueil de Config Tool, ouvrez la tâche Contrôle d'accès.
2. Cliquez sur Rôles et unités, puis cliquez sur l’unité Synergis.
3. Cliquez sur Périphériques, puis sur Ajouter un élément ().



4. Saisissez les informations suivantes :

   Modèle

   Modèle du contrôleur.

   Adresse IP

   Adresse IP statique affectée au contrôleur par votre service informatique.

   Nom d’hôte

   Cliquez sur le lien bleu pour identifier le contrôleur par son nom d’hôte. Cette option n’est disponible que si vous exécutez Security Center 5.12.0.0 ou ultérieur.

   REMARQUE : Lorsque vous inscrivez un contrôleur Mercury avec son nom d’hôte, vous devez lui adjoindre .local si le contrôleur n’utilise pas le DHCP et le DNS sur le réseau.

   Port

   Port de communication. La valeur par défaut est 3001. Le port doit correspondre à la valeur configurée sur la page web Mercury Device Manager.

   Canal

   ID de canal correspondant à ce contrôleur. L’ID de canal peut être compris entre 0 et 63, et doit être unique sur l’unité Synergis. Une fois qu’il est affecté, vous ne devez pas le modifier.

5. Si le modèle de contrôleur sélectionné prend en charge les sous-tableaux, ajoutez-les.
   REMARQUE : Prenez en compte les considérations suivantes :

   • Ajoutez les tableaux MR51e PoE après l’inscription du contrôleur.
   • Pour les contrôleurs EP1501, LP1501 et MP1501, ne dépassez pas la limite de huit sous-tableaux par contrôleur, conformément aux recommandations de Mercury.
   • Le tableau M5-20IN occupe deux adresses consécutives sur le bus de communication. Pour disposer de 20 entrées du tableau M5-20IN, vous devez ajouter deux tableaux M5-20IN à votre contrôleur M5-IC dans Config Tool. L’adresse du premier tableau doit correspondre à l’adresse physique du tableau M5-20IN, et l’adresse du second tableau doit être égale à l’adresse du premier tableau plus un.
   • Les unités MR62e peuvent avoir une adresse IPv6, mais elles ne peuvent pas communiquer avec les contrôleurs Mercury par IPv6.
   1. Sous la liste Interfaces, cliquez sur Ajouter un élément ().
   2. Dans la boîte de dialogue qui apparaît, sélectionnez le Modèle, le Port, l’Adresse (0 - 31) et le cas échéant l’adresse IP du tableau en aval.
      Tous les tableaux connectés à un même port doivent utiliser une adresse différente.
   3. Cliquez sur OK.
   4. Répétez l’opération selon vos besoins.
6. (Facultatif) Cliquez sur Options avancées pour modifier les réglages avancés.
   Les réglages disponibles dépendent du modèle de contrôleur sélectionné. Vous pouvez généralement modifier le débit en bauds du port série disponible, les valeurs personnalisées d’entrées supervisées et la configuration d’événement d’entrée d’alimentation.



   REMARQUE : Vous pouvez configurer quatre préréglages personnalisés différents sur les entrées de votre contrôleur Mercury. Pour les utilisateurs qui passent d’une version antérieure de Security Center et qui ont configuré une valeur personnalisée, le préréglage apparaît sous Personnalisé 1 dans la liste Lignes de limites AD.
7. Cliquez sur OK au bas de la boîte de dialogue.
8. Cliquez sur Appliquer.

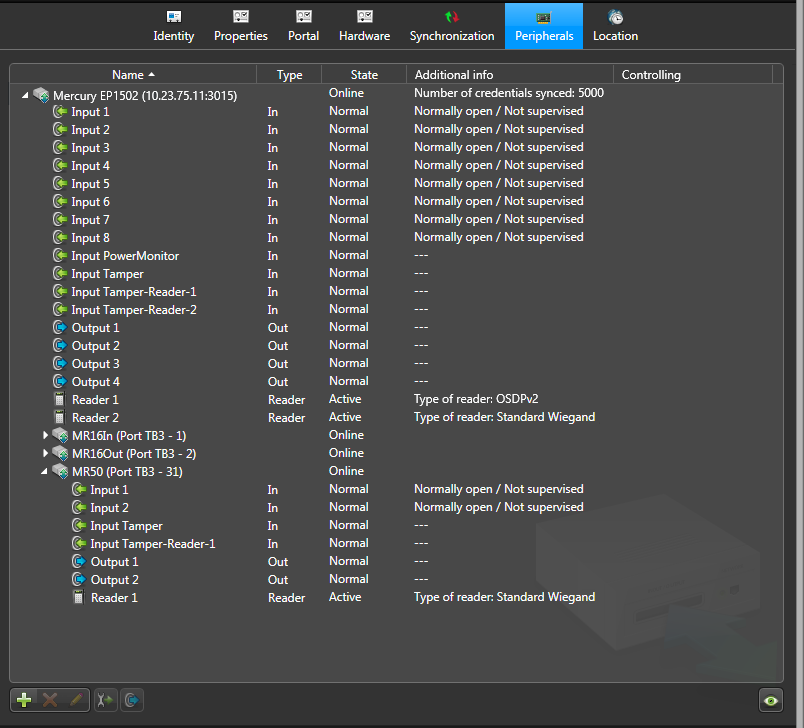

   Le contrôleur Mercury ainsi que tous ses sous-tableaux et périphériques connectés sont affichés dans la page Périphériques.



   L’ajout de modules d’interface à l’unité Synergis entraîne un redémarrage logiciel de l’unité. Durant ce processus, l’unité Synergis et tous les périphériques associés sont affichés hors ligne (en rouge).
9. Sélectionnez chaque appareil d’E/S et lecteur découvert, et configurez leurs propriétés au besoin.
   Pour les lecteurs OSDP (Secure Channel), voir Ajouter des lecteurs OSDP (Secure Channel) à un contrôleur Mercury.
10. Testez le câblage et la configuration en déclenchant les entrées et sorties.
    L’état de l’E/S déclenchée change en temps réel à l’écran.

    REMARQUE : L’activité des lecteurs n’est pas affichée sur la page Périphériques.
