Registrieren von SimonsVoss SmartIntego-Schlössern an der Synergis™-Einheit

2024-08-22Zuletzt aktualisiert

Da die Synergis™-Einheit nicht mit den SimonsVoss SmartIntego-Geräten kommuniziert, müssen Sie diese Geräte über einen Mercury EP-, LP-, MP- oder Honeywell-Controller registrieren und dafür das Config Tool verwenden.

Bevor Sie beginnen

Koppeln Sie Ihren Gateway-Knoten mit Ihren SmartIntego-Schlössern.

Was Sie noch wissen sollten

Mercury-Controller, die auf einer Synergis-Einheit registriert sind, sind auf der Seite Hardware des Synergis™ Appliance Portal nicht sichtbar.

Auf der Synergis™-Einheit muss jedem Mercury-Controller eine eindeutige Kanal-ID zugewiesen werden. Der Controller kommuniziert mit den SmartIntego Gateway-Knoten über IP. IP-Adressen können sich innerhalb desselben Netzes nicht überschneiden.

Prozedur

  1. Öffnen Sie auf der Config-Tool-Startseite den Task Zutrittskontrolle.
  2. Klicken Sie auf Rollen und Einheiten, und klicken Sie dann auf die Synergis™- Einheit.
  3. Klicken Sie auf Peripheriegeräte und dann auf Einen Eintrag hinzufügen ().
    Das Dialogfeld, das sich in Config Tool öffnet, wenn Sie Peripheriegeräte zu einer Synergis™-Einheit hinzufügen.
  4. Geben Sie die folgenden Informationen ein:
    Modell
    Modell des Controllers.
    IP-Adresse
    Statische IP-Adresse, die dem Controller von Ihrer IT-Abteilung zugewiesen wurde.
    Hostname
    Klicken Sie auf den blauen Link, um die Steuerung ihrem Hostnamen nach zu identifizieren. Diese Option ist nur verfügbar, wenn Sie Security Center 5.12.0.0 oder höher ausführen.
    BEMERKUNG: Wenn Sie eine Mercury-Steuerung mit ihrem Hostnamen registrieren, müssen Sie .local an den Hostnamen anhängen, wenn die Steuerung nicht bei DHCP und DNS im Netzwerk registriert ist.
    Port
    Kommunikationsport. Der Standardwert ist 3001. Der Port muss mit dem auf der Mercury Device Manager-Webseite konfigurierten Wert übereinstimmen.
    Kanal
    Kanal-ID für diesen Controller. Die Kanal-ID kann ein beliebiger Wert zwischen 0 und 63 sein. Sie muss innerhalb der Synergis-Einheit eindeutig sein. Nach dem Zuweisen darf sie nicht mehr geändert werden.
  5. Klicken Sie unten in der Gruppe Schnittstellen auf Einen Eintrag hinzufügen (), um den SmartIntego-Gateway-Knoten hinzuzufügen, mit dem der Controller kommunizieren soll.
    1. Klicken Sie im angezeigten Dialogfeld auf Modell und wählen Sie dann den Knoten SimonsVoss Gateway aus.
    2. Geben Sie in IP-Adresse die IP-Adresse des Gateway-Knotens ein.
    3. Geben Sie in Router den Dezimalwert der Gateway-Knoten-ID ein.
      Wenn die Gateway-Knoten-ID zum Beispiel 0x0021 lautet, geben Sie 33 ein (= 2×16 + 1).

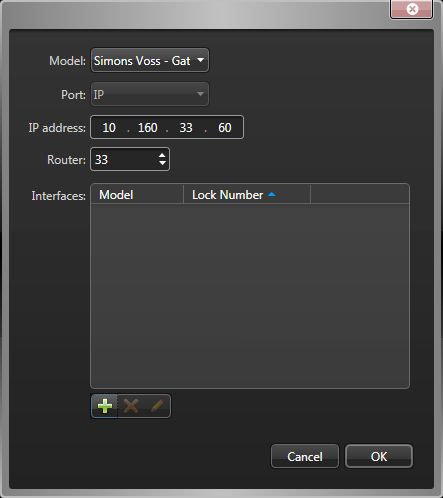

      Das Dialogfeld, das im Config Tool beim Hinzufügen eines SimonsVoss-Gateway-Knotens zu einem Mercury-Controller geöffnet wird.
  6. Klicken Sie unten in der Liste Schnittstellen auf Einen Eintrag hinzufügen (), um die Schlösser hinzuzufügen, die mit dem Gateway-Knoten gekoppelt sind.
    1. Klicken Sie in dem angezeigten Dialogfeld auf Modell und wählen Sie dann das Schlossmodell (Smart Handle, Vorhängeschloss, Zylinder usw.) aus.
    2. Geben Sie in Türverriegelungsnummer den Dezimalwert der Schloss-ID ein.
      Wenn die Schloss-ID zum Beispiel 0x0026 lautet, geben Sie 38 ein (= 2×16 + 6).
      Das Dialogfeld, das im Config Tool beim Hinzufügen eines Schlosses zu einem SimonsVoss-Gateway-Knoten geöffnet wird.
    3. Klicken Sie auf OK.
    4. Wiederholen Sie den Vorgang, wenn Sie weitere Schlösser hinzufügen möchten.
    5. Klicken Sie auf OK.
  7. Klicken Sie auf OK > Anwenden .

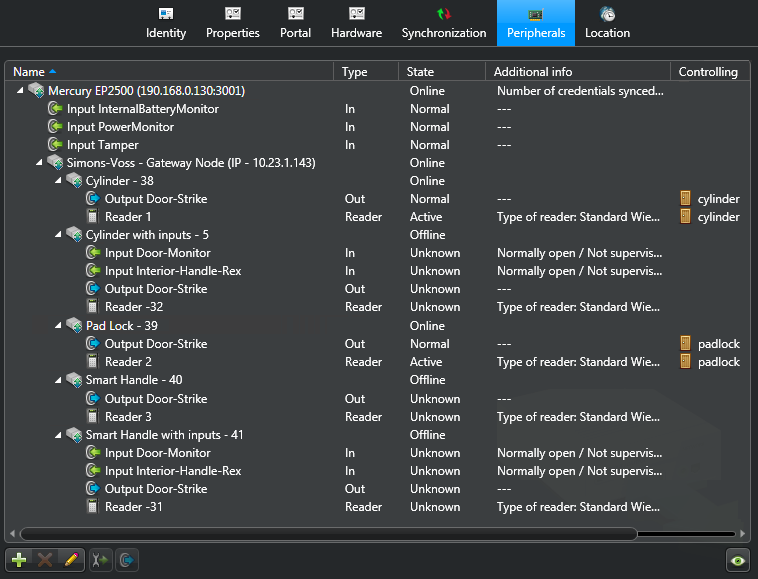

    Der Mercury-Controller mit allen angeschlossenen nachgeschalteten Panels und Peripheriegeräten ist auf der Seite Peripheriegeräte aufgeführt.
    BEMERKUNG: Das Hinzufügen von Schnittstellenmodulen zur Synergis™-Einheit führt zu einem Software-Neustart der Einheit. Während dieses Vorgangs werden die Synergis™-Einheit und alle damit verbundenen Peripheriegeräte in Rot angezeigt.
  8. Testen Sie Ihre Konfiguration, indem Sie die Ausgänge auslösen.
    Der ausgelöste Ausgang ändert seinen Zustand in Echtzeit auf dem Bildschirm.
    BEMERKUNG: Lesegerätaktivitäten werden auf der Seite Peripheriegeräte nicht angezeigt.
