Überwachte Eingänge auf sicheren E/A-Modulen konfigurieren

Um einen überwachten Eingang auf einem sicheren E/A-Modul zu konfigurieren, müssen Sie den Eingang zuerst als 4 Status überwacht im Config Tool konfigurieren und anschließend die Widerstandswerte auf der Seite Hardware im Synergis™ Appliance Portal konfigurieren.

1. Wählen Sie in der Hardwarestruktur das sichere E/A-Modul aus, das Sie beim Erstellen des OSDP-Kanals hinzugefügt haben, und klicken Sie auf Bearbeiten ().

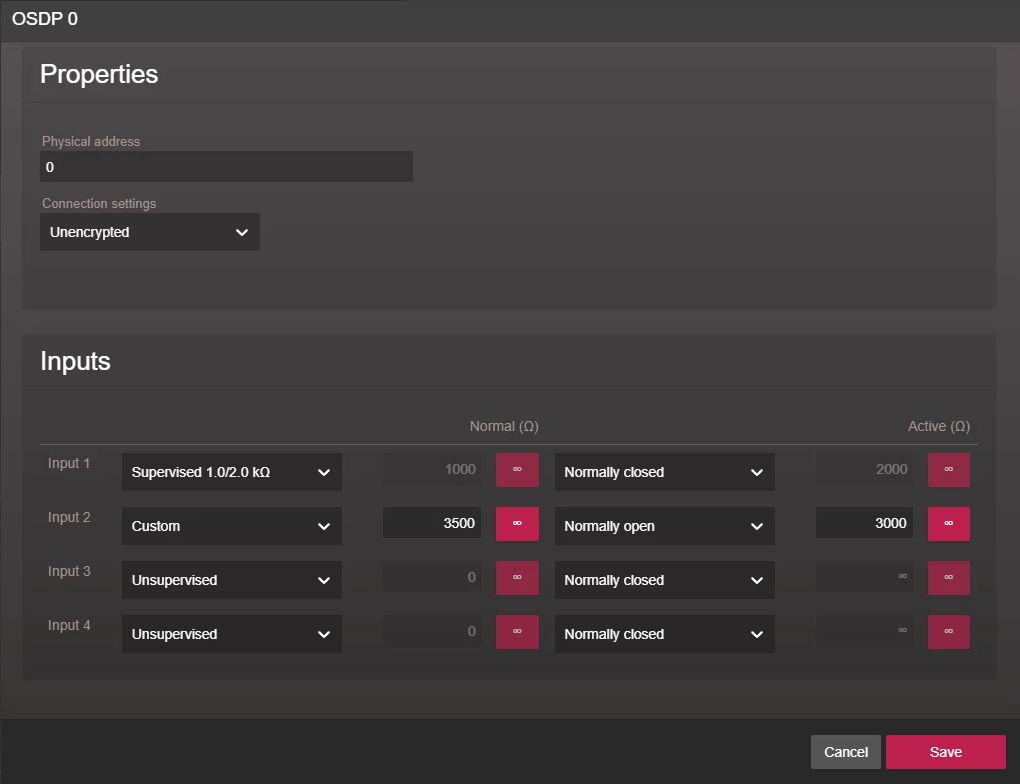

2. Geben Sie im Dialogfeld Eigenschaften die physische Adresse für das Modul ein.



3. Klicken Sie auf Speichern.
4. Verbinden Sie Security Center mit Config Tool.
5. Öffnen Sie auf der Config Tool-Startseite den Task Zutrittskontrolle und klicken Sie auf die Ansicht Rollen und Einheiten.
6. Wählen Sie über das Einheitendiagramm die Synergis™Cloud Link -Einheit aus, mit der das sichere E/A-Modul verbunden ist.
7. Klicken Sie auf die Registerkarte Peripheriegeräte und erweitern Sie das sichere E/A-Modul, das Sie konfigurieren möchten.
8. Klicken Sie doppelt auf den Eingang, den Sie konfigurieren möchten.
9. Stellen Sie im Dialogfeld Eingang bearbeiten den Kontakttyp auf 4 Status überwacht ein.
10. Wählen Sie je nach Bedarf Normalerweise offen oder Normalerweise geschlossen aus und klicken Sie auf Speichern.
    Der Bus benötigt etwa 5 Sekunden zum Zurücksetzen.
11. Wenn weitere Eingänge überwacht werden sollen, wiederholen Sie die Schritte 8-10.
12. Klicken Sie auf die Registerkarte Portal und klicken Sie auf Konfiguration > Hardware .

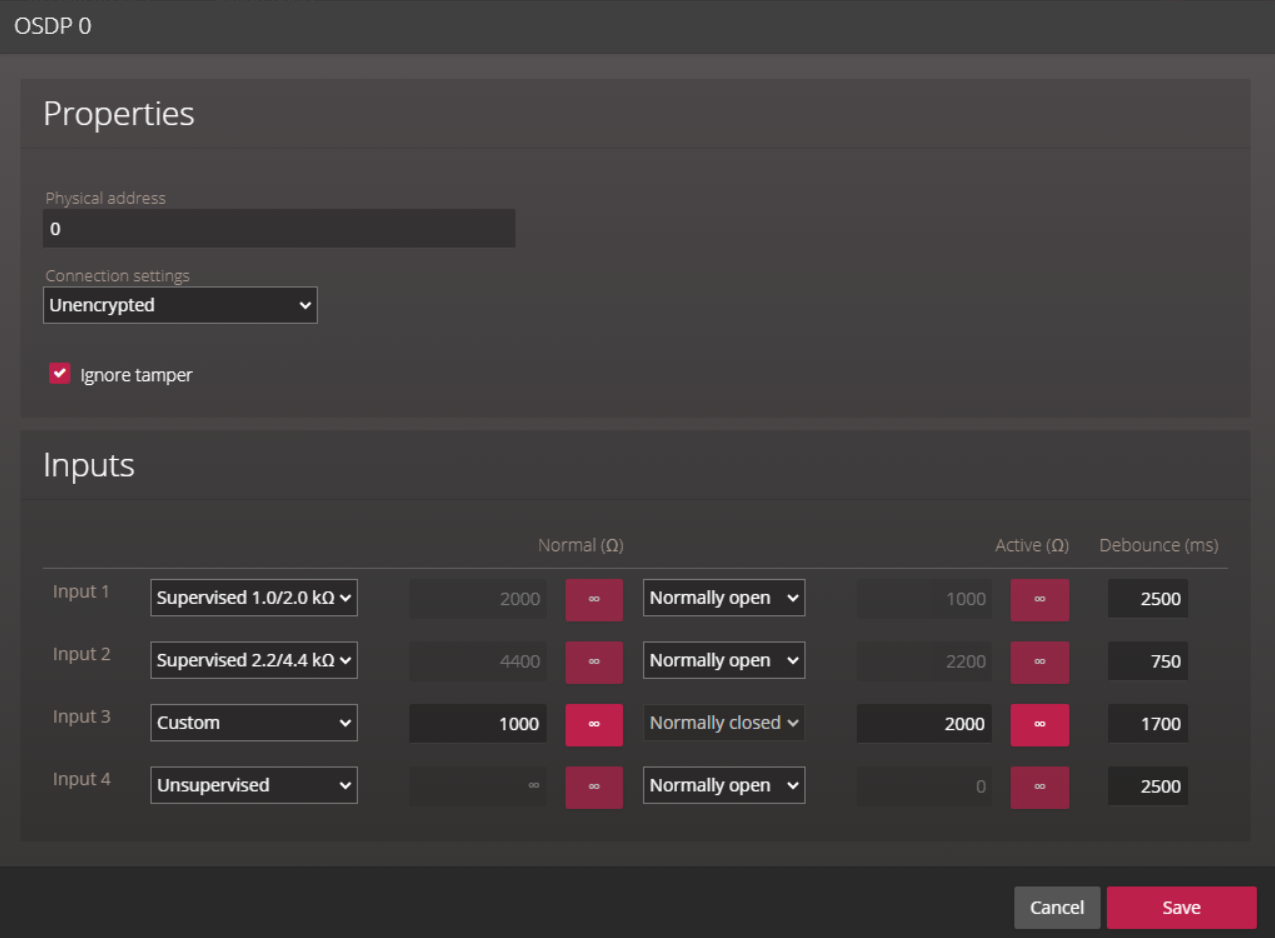

13. Konfigurieren Sie im Abschnitt Eingänge die überwachten Eingänge mit ihren korrekten Widerstandswerten.
14. Klicken Sie auf Speichern.
