Konfigurieren der zusätzlichen E/A-Ports von AXIS A1601-Controllern

2022-02-16Zuletzt aktualisiert

Sie können Hilfseingangsports und Hilfsausgangsports an AXIS-A1601-Controllern mithilfe des Synergis™ Appliance Portals so konfigurieren, dass sie als Eingänge oder Ausgänge fungieren.

Was Sie noch wissen sollten

  • Wenn ein Hilfs-E/A bereits in einer Konfiguration verwendet wird und Sie seinen Typ ändern, wird der E/A offline geschaltet und Sie müssen diesen E/A manuell in der Konfiguration in Security Center aktualisieren.
  • Standardmäßig sind die Hilfs-E/A 1 und 2 Ausgänge, und die Hilfs-E/A 3, 4, 13 und 14 sind Eingänge. Wenn sie als Eingänge konfiguriert sind, können sie nicht überwacht werden.

Prozedur

  1. Melden Sie sich bei der Synergis™Cloud Link-Einheit an.
  2. Klicken Sie auf Konfiguration > Hardware .
  3. Klicken Sie auf die Axis-Einheit in der Spalte Hardware und dann in der Spalte Kanäle.
  4. Klicken Sie in der Spalte Schnittstellen auf die Einheit, um deren Einstellungen zu öffnen.

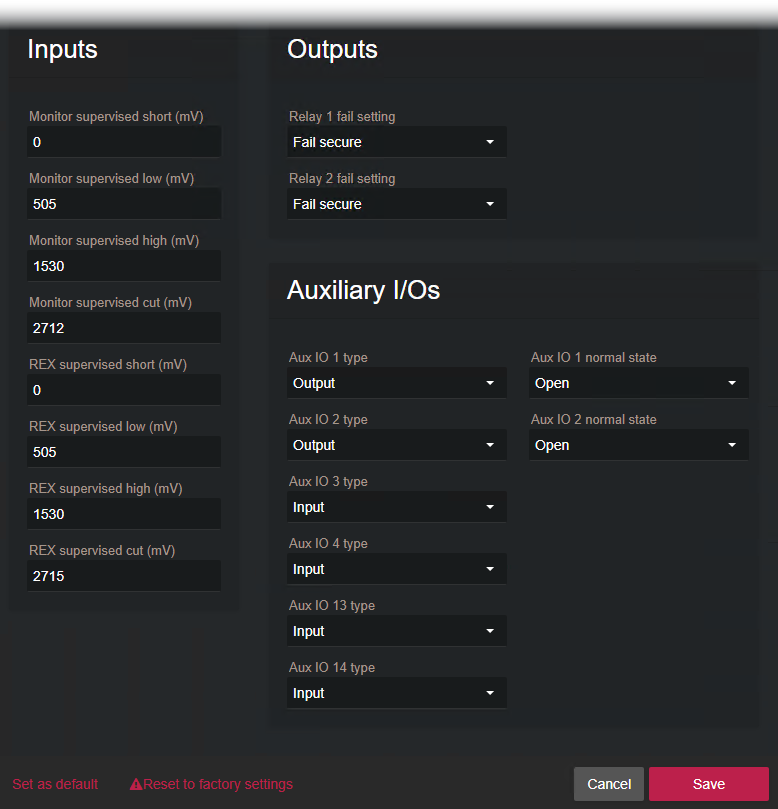

  5. Blättern Sie nach unten zum Abschnitt Hilfs-E/As und ändern Sie die Hilfs-E/A-Typen, wie erforderlich.
    BEMERKUNG: Wenn Sie den Typ in einen Ausgang ändern, müssen Sie den Normalzustand als Offen oder Geschlossen konfigurieren. Der Normalzustand eines Eingangs kann nur im Config Tool konfiguriert werden.
  6. Klicken Sie auf Speichern.
