Inscription de verrous SimonsVoss SmartIntego sur une unité Synergis

2024-08-22Dernière mise à jour

Comme l'unité SynergisMC ne communique pas avec les appareils SimonsVoss SmartIntego, vous devez inscrire ces appareils par l'intermédiaire d'un contrôleur Mercury EP, LP, MP ou Honeywell, en utilisant Config Tool.

Avant de commencer

Jumelez le nœud Gateway avec vos verrous SmartIntego.

À savoir

Les contrôleurs Mercury inscrits sur une unité Synergis ne sont pas visibles sur la page Matériel du portail de l’appareil SynergisMC.

Sur l’unité Synergis, un ID de canal unique doit être affecté à chaque contrôleur Mercury. Le contrôleur communique avec les nœuds Gateway SmartIntego par IP. Les adresses IP ne peuvent pas se chevaucher sur un même réseau.

Procédure

  1. Sur la page d'accueil de Config Tool, ouvrez la tâche Contrôle d'accès.
  2. Cliquez sur Rôles et unités, puis cliquez sur l’unité Synergis.
  3. Cliquez sur Périphériques, puis sur Ajouter un élément ().
    Boîte de dialogue qui apparaît dans Config Tool lorsque vous ajoutez des périphériques à une unité Synergis.
  4. Saisissez les informations suivantes :
    Modèle
    Modèle du contrôleur.
    Adresse IP
    Adresse IP statique affectée au contrôleur par votre service informatique.
    Nom d’hôte
    Cliquez sur le lien bleu pour identifier le contrôleur par son nom d’hôte. Cette option n’est disponible que si vous exécutez Security Center 5.12.0.0 ou ultérieur.
    REMARQUE : Lorsque vous inscrivez un contrôleur Mercury avec son nom d’hôte, vous devez lui adjoindre .local si le contrôleur n’utilise pas le DHCP et le DNS sur le réseau.
    Port
    Port de communication. La valeur par défaut est 3001. Le port doit correspondre à la valeur configurée sur la page web Mercury Device Manager.
    Canal
    ID de canal correspondant à ce contrôleur. L’ID de canal peut être compris entre 0 et 63, et doit être unique sur l’unité Synergis. Une fois qu’il est affecté, vous ne devez pas le modifier.
  5. Au bas du groupe Interfaces, cliquez sur Ajouter un élément () pour ajouter le nœud Gateway SmartIntego qui doit communiquer avec le contrôleur.
    1. Dans la boîte de dialogue qui apparaît, cliquez sur Modèle et sélectionnez Nœud Gateway SimonsVoss.
    2. Dans adresse IP, entrez l’adresse IP du nœud Gateway.
    3. Dans Routeur, entrez la valeur décimale de l’ID du nœud Gateway.
      Par exemple, si l’ID du nœud Gateway est 0x0021, entrez 33 (= 2 x 16 + 1).

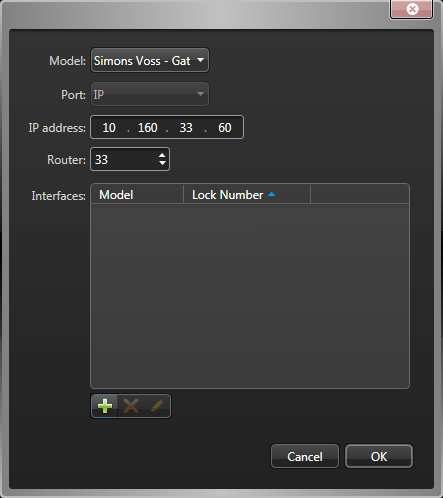

      Boîte de dialogue qui est affichée dans Config Tool lors de l’ajout d’un nœud Gateway SimonsVoss à un contrôleur Mercury.
  6. Au bas du groupe Interfaces, cliquez sur Ajouter un élément () pour ajouter les verrous jumelés avec le nœud Gateway.
    1. Dans la boîte de dialogue qui apparaît, cliquez sur Modèle et sélectionnez le modèle de verrou (Smart Handle, Padlock, Cylinder, et ainsi de suite).
    2. Dans Numéro de verrou, entrez la valeur décimale de l’ID du verrou.
      Par exemple, si l’ID du verrou est 0x0026, entrez 38 (= 2 x 16 + 6)
      Boîte de dialogue qui est affichée dans Config Tool lors de l’ajout d’un verrou à un nœud Gateway SimonsVoss.
    3. Cliquez sur OK.
    4. Répétez pour les autres verrous à ajouter.
    5. Cliquez sur OK.
  7. Cliquez sur OK > Appliquer .

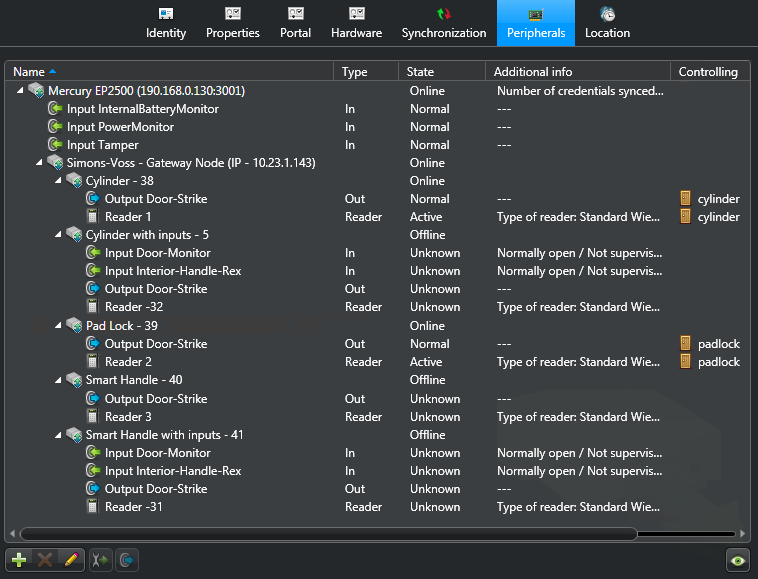

    Le contrôleur Mercury ainsi que tous ses sous-tableaux et périphériques connectés sont affichés sur la page Périphériques.
    REMARQUE : L’ajout de modules d’interface à l’unité Synergis entraîne un redémarrage logiciel de l’unité. Durant ce processus, l’unité Synergis et tous les périphériques associés sont affichés en rouge.
  8. Testez votre configuration en déclenchant les sorties.
    L’état de la sortie déclenchée change en temps réel à l’écran.
    REMARQUE : L’activité des lecteurs n’est pas affichée sur la page Périphériques.
