Dans le cadre de votre installation SynergisMC Cloud Link, il peut être nécessaire d'inclure un module d'interface Mercury MR52.

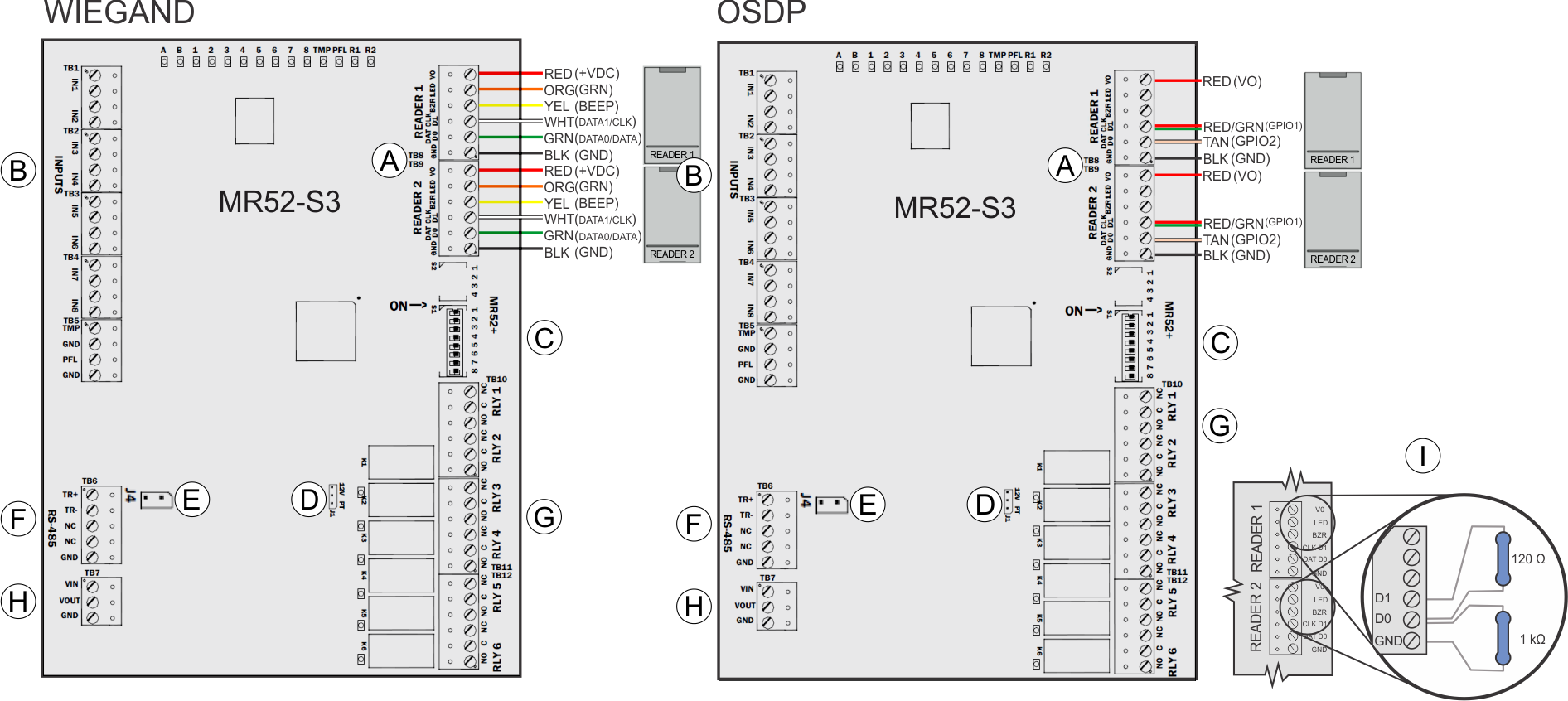

Le schéma suivant décrit comment connecter le module.
A
Connexions du lecteur
Les couleurs des fils dans l'illustration se réfèrent aux lecteurs « pigtail » de HID ; les informations entre parenthèses se réfèrent aux lecteurs HID du « bornier ».
Connectez le fil de drainage du câble blindé au contact GND du port de lecteur du module d’interface. Pour les lecteurs OSDP connectés en série, ne connectez pas le fil de drainage au dernier lecteur.
B
Entrées
Les entrées 1 à 8 peuvent être configurées pour utiliser des résistances EOL (End-Of-Line, fin de ligne) et pour les contacts normalement ouverts ou normalement fermés.
C
Commutateurs d'adresse
Utilisés pour définir l'adresse du dispositif. Pour plus d'informations sur les réglages des adresses sur le module Mercury, reportez-vous aux instructions du fabricant.
D
Alimentation lecteur
12 V = 12 VCC au niveau des lecteurs, PT = tension « Pass-Through » vers les lecteurs.
IMPORTANT :Pour les installations SynergisMC conformes UL294, installez toujours le cavalier sur la position PT.
E
Sélection 2 W/4 W
Installez le cavalier en position 2 W (4 W n'est pas pris en charge).
F
Terminaison de la ligne
Pour les modules d'interface de fin de ligne, installez le cavalier J5 (MR52) ou J4 (MR52-S3) pour terminaison de ligne 120 Ohms (J6 n'est pas utilisé).
G
RS-485
Branchement du bus RS-485 à d'autres modules Mercury.
H
Relais de sortie
6 x Form-C
MR52 : 5 A inductif à 28 VCC, 0,6 PF
MR52-S3 : NO : 5 A, NC : 3 A, inductif à 28 VCC, 0,6 PF
I
Entrée d'alimentation
Connectez le + à VIN (respectez la polarité). Connectez le - à GND (masse). Utilisez des câbles de 20 AWG au minimum.
J
Résistances
Pour les intégrations OSDP, empêchez les lecteurs d’interpréter le bruit comme des données sur une ligne RS-485 non pilotée en installant une résistance de rappel de 1k Ohm de D0 à GND sur Reader 1 et Reader 2.
Pour les distances de câblage supérieures à 10 mètres, installez une résistance de terminaison de 120 ohms entre D0 et D1, ainsi qu'entre A (-) et B (+) sur le bus RS-485 du dernier lecteur connecté.
Pour savoir si vous devez ajouter une résistance de rappel 1K ohm entre D0 et GND, voir KBA-78953.
