Connexions de Mercury MR16in

Dans le cadre de votre installation Synergis^MC Cloud Link, il peut être nécessaire d'inclure un module d'interface Mercury MR16in.

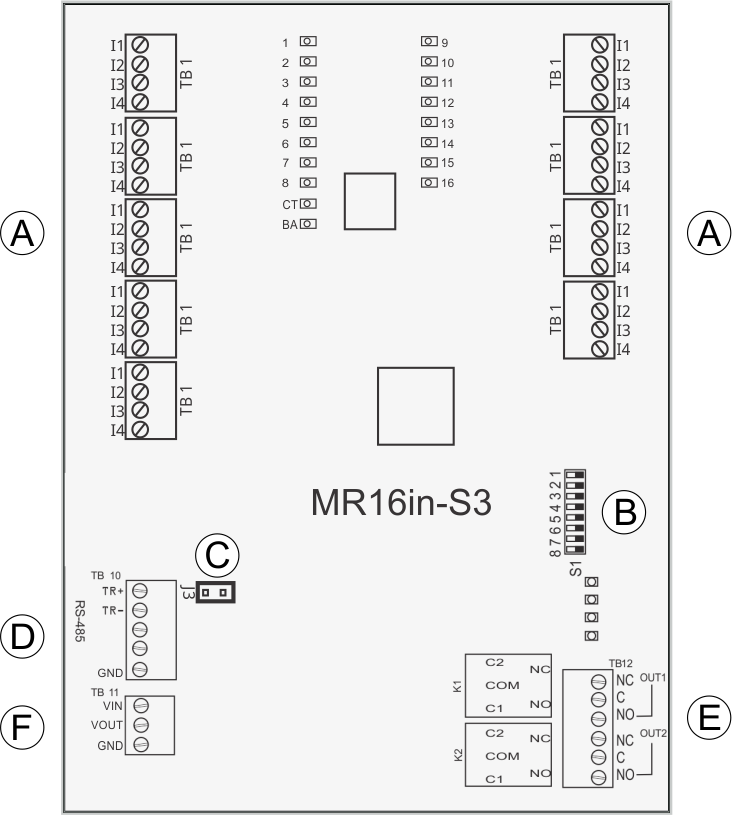

Le schéma suivant décrit comment connecter le module.

A	Entrées	16 entrées générales, type de circuit programmable.
B	Commutateurs d'adresse	Utilisés pour définir l'adresse du dispositif. Pour plus d'informations sur les réglages des adresses sur le module Mercury, reportez-vous aux instructions du fabricant.
C	Terminaison de la ligne	Pour les modules en fin de ligne, installez le cavalier pour une terminaison de ligne 120 Ohms (J2 n'est pas utilisé).
D	RS-485	Branchement du bus RS-485 à d'autres modules Mercury.
E	Relais de sortie	MR16in : 5A inductif, 0,6 PF MR16in-S3 : NO : 5A, NC : 3A, inductif, 0,6 PF
F	Entrée d'alimentation	Connectez le + à VIN (respectez la polarité). Connectez le - à GND (masse). Utilisez des câbles de 20 AWG au minimum.
