Connexions de Mercury MR50

2024-07-04Dernière mise à jour

Dans le cadre de votre installation SynergisMC Cloud Link, il peut être nécessaire d'inclure un module d'interface Mercury MR50.

REMARQUE : Pour les installations certifiées UL, la sortie à partir du relais K2 du module MR50 ne doit pas quitter la pièce d'installation et doit être inférieure à 30,5 m (100 pieds).
Le schéma suivant décrit comment connecter le module.

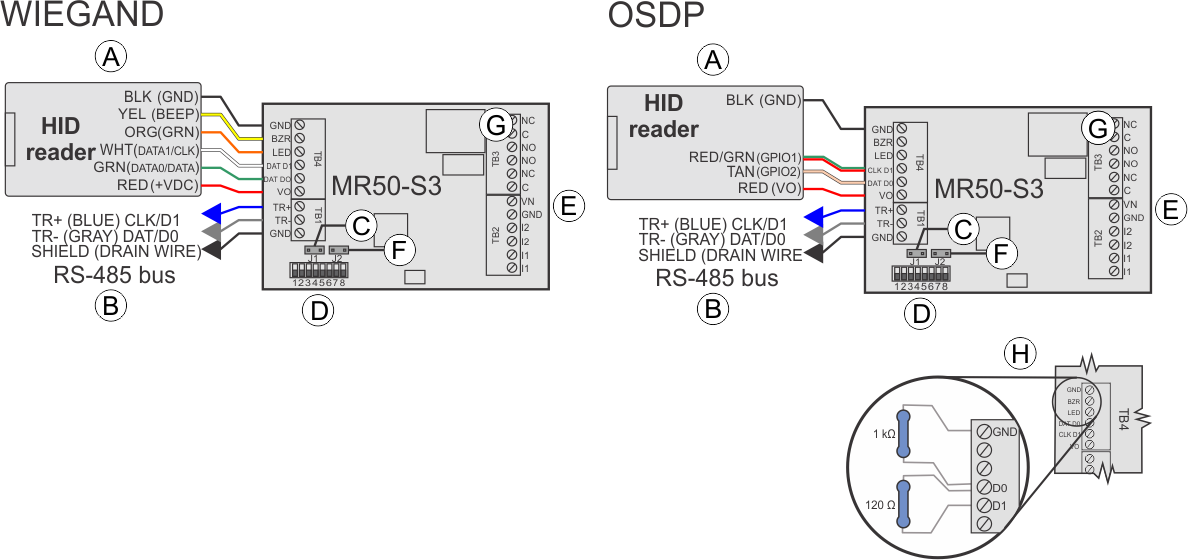

Unité MR50-S3 avec connexions
A Connexions du lecteur Branchez un lecteur.
REMARQUE : Les couleurs des fils dans l'illustration se réfèrent aux lecteurs « pigtail » de HID ; les informations entre parenthèses se réfèrent aux lecteurs HID du « bornier ». Connectez le fil de drainage du câble blindé au contact GND du port de lecteur du module d’interface. Pour les lecteurs OSDP connectés en série, ne connectez pas le fil de drainage au dernier lecteur.
B RS-485 Branchement du bus RS-485 à d'autres modules Mercury.
C Terminaison de la ligne Pour les modules situés à l'extrémité de la ligne, installez un cavalier J4 (MR50) ou J1 (MR50-S3) pour terminaison de ligne 120 Ohms.
D Cavaliers d'adresse / commutateurs DIP Utilisés pour définir l'adresse du dispositif. Pour plus d'informations sur les réglages des adresses sur le module Mercury, reportez-vous aux instructions du fabricant.
E Entrée d'alimentation Connectez le + à VIN (respectez la polarité). Connectez le - à GND (masse). Utilisez des câbles de 20 AWG au minimum.
F Entrée sabotage MR50 : Commutateur Normalement fermé (J3)

MR50-S3 : Commutateur Normalement ouvert (J2)

G Relais de sortie
MR50 :
  • Relais 1 : 5A inductif, 0,6 PF
  • Relais 2 : 1A inductif, 0,6 PF
MR50-S3 :
  • Relais 1 : NO : 5A, NC : 3A inductif, 0,6 PF
  • Relais 2 : 1A inductif, 0,6 PF
H Résistances Pour les intégrations OSDP, empêchez les lecteurs d’interpréter le bruit comme des données sur une ligne RS-485 non pilotée en installant une résistance de rappel de 1k Ohm de D0 à GND sur TB4.

Pour les distances de câblage supérieures à 10 mètres, installez une résistance de terminaison de 120 ohms entre D0 et D1, ainsi qu'entre A (-) et B (+) sur le bus RS-485 du dernier lecteur connecté.

Pour savoir si vous devez ajouter une résistance de rappel 1K ohm entre D0 et GND, voir KBA-78953.
