Montage de l'appareil

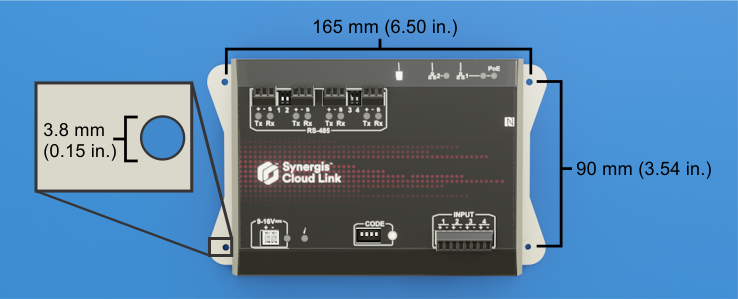

Vous pouvez utiliser les trous de montage sur l'appareil pour fixer l'appareil sur une surface plane appropriée. Vous pouvez également fixer l'appareil sur un rail DIN à l'aide du support de fixation pour rail DIN en option.

1. Installez l'appareil à l'aide des vis autoperceuses (#6 x 3/8") ou des vis mécaniques (#6-32 x 3/8") fournies.
   REMARQUE : Si votre installation nécessite d'autres types ou longueurs de fixations, utilisez des vis #6 (M 3,5).

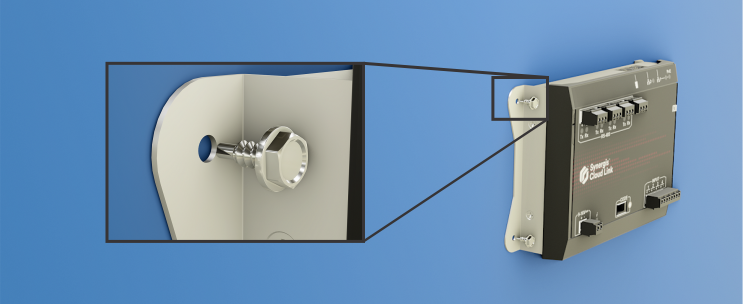

   Dans cet exemple, les vis autoperceuses fournies sont installées à l’aide d'une douille de 6 mm.



   IMPORTANT : Si vous installez l'appareil sur une surface qui n'est pas reliée à la terre, vous devez connecter un fil de terre à l'une des vis de montage. Pour en savoir plus, voir connexions.

1. Fixez le support de rail DIN en option sur l'appareil à l'aide des vis et des rondelles autobloquantes fournies avec le kit.



   ATTENTION : L'utilisation de vis autres que celles fournies avec le kit peut endommager l'appareil.
2. Insérez la partie inférieure du support dans le rail DIN et faites-la tourner pour verrouiller le clip.
   CONSEIL : Accrochez le ressort à l'arrière du rail DIN.
