Dans le cadre de votre installation SynergisMC Cloud Link, il peut être nécessaire d'inclure un contrôleur intelligent Mercury LP1502.
IMPORTANT : Les contrôleurs LP sont équipés d'un port Micro USB. Cette connexion ne doit pas être utilisée si la conformité au système de contrôle d'accès répertorié par UL/ULC est exigée et doit être maintenue.

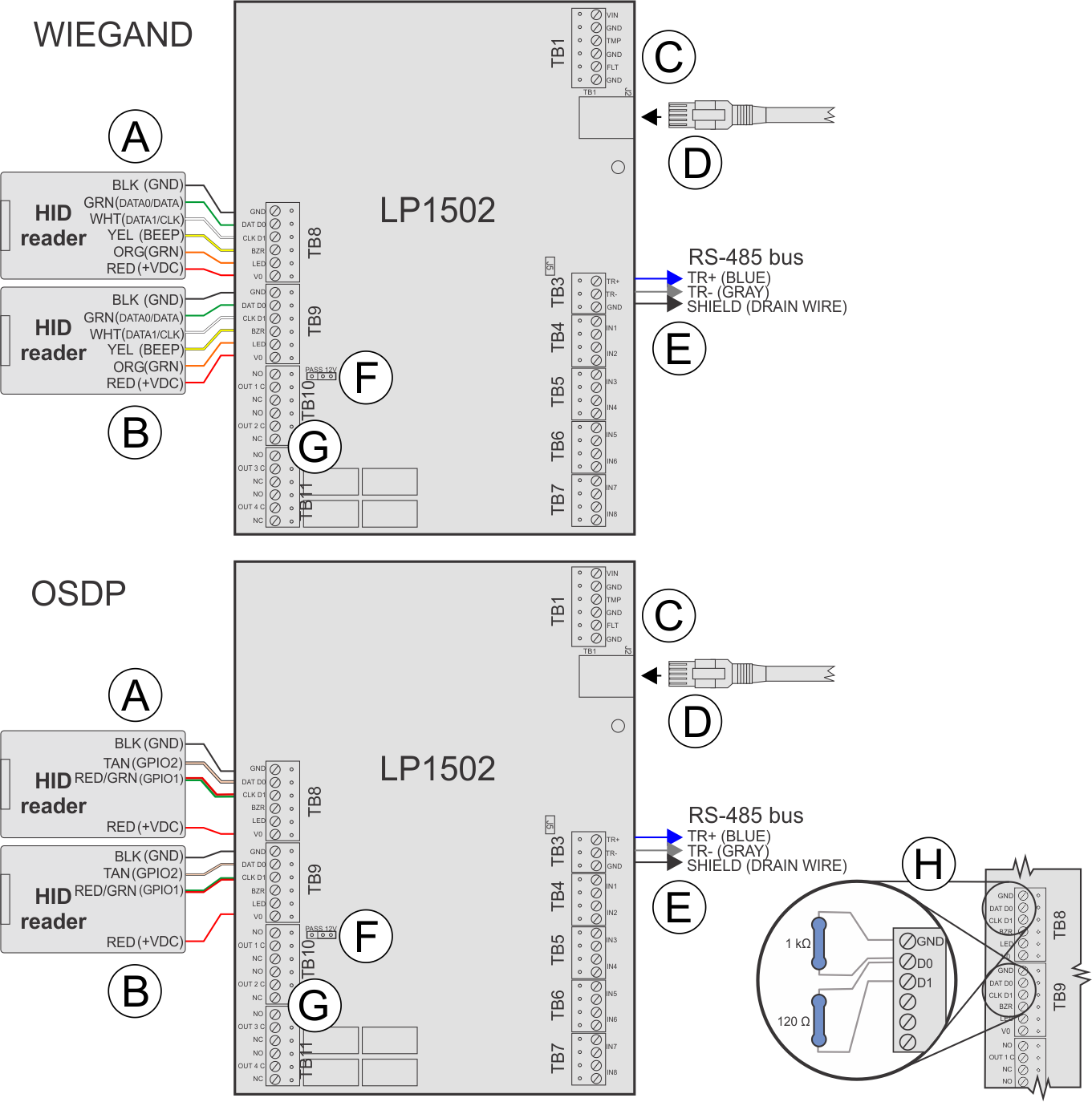

Le schéma suivant indique comment connecter le contrôleur.
A
Connexions du lecteur
TB8 : Lecteur porte 1
REMARQUE : Les couleurs des fils dans l'illustration se réfèrent aux lecteurs « pigtail » de HID ; les informations entre parenthèses se réfèrent aux lecteurs HID du « bornier ». Connectez le fil de drainage du câble blindé au contact GND du port de lecteur du module d’interface. Pour les lecteurs OSDP connectés en série, ne connectez pas le fil de drainage au dernier lecteur.
B
Connexions du lecteur
TB9 : Lecteur porte 2
REMARQUE : Les couleurs des fils dans l'illustration se réfèrent aux lecteurs « pigtail » de HID ; les informations entre parenthèses se réfèrent aux lecteurs HID du « bornier ». Connectez le fil de drainage du câble blindé au contact GND du port de lecteur du module d’interface. Pour les lecteurs OSDP connectés en série, ne connectez pas le fil de drainage au dernier lecteur.
C
Entrée d'alimentation
Connectez le + à VIN (respectez la polarité). Connectez le - à GND (masse). Utilisez des câbles de 20 AWG au minimum.
D
Câble Ethernet
Connectez-vous au Synergis Cloud Link directement ou via l'infrastructure réseau.
E
Bus RS-485
Branchement du bus RS-485 à d'autres modules Mercury.
F
Alimentation lecteur
12 V = 12 VCC au niveau des lecteurs, PASS = tension « Pass-Through » vers les lecteurs.
IMPORTANT :Pour les installations SynergisMC conformes UL294, installez toujours le cavalier sur la position PT.
G
4 x Form-C
LP1502 : NO : 5 A, NC : 3 A, inductif à 30 VCC, 0,6 PF
H
Résistances
Pour les intégrations OSDP, empêchez les lecteurs d’interpréter le bruit comme des données sur une ligne RS-485 non pilotée en installant une résistance de rappel de 1k Ohm de D0 à GND sur TB8 et TB9.
Pour les distances de câblage supérieures à 10 mètres, installez une résistance de terminaison de 120 ohms entre D0 et D1, ainsi qu'entre A (-) et B (+) sur le bus RS-485 du dernier lecteur connecté.
Pour savoir si vous devez ajouter une résistance de rappel 1K ohm entre D0 et GND, voir KBA-78953.
