Dans le cadre de votre installation SynergisMC Cloud Link, il peut être nécessaire d'inclure un contrôleur intelligent Mercury LP1501.
IMPORTANT : Les contrôleurs LP sont équipés d'un port Micro USB. Cette connexion ne doit pas être utilisée si la conformité au système de contrôle d'accès répertorié par UL/ULC est exigée et doit être maintenue.

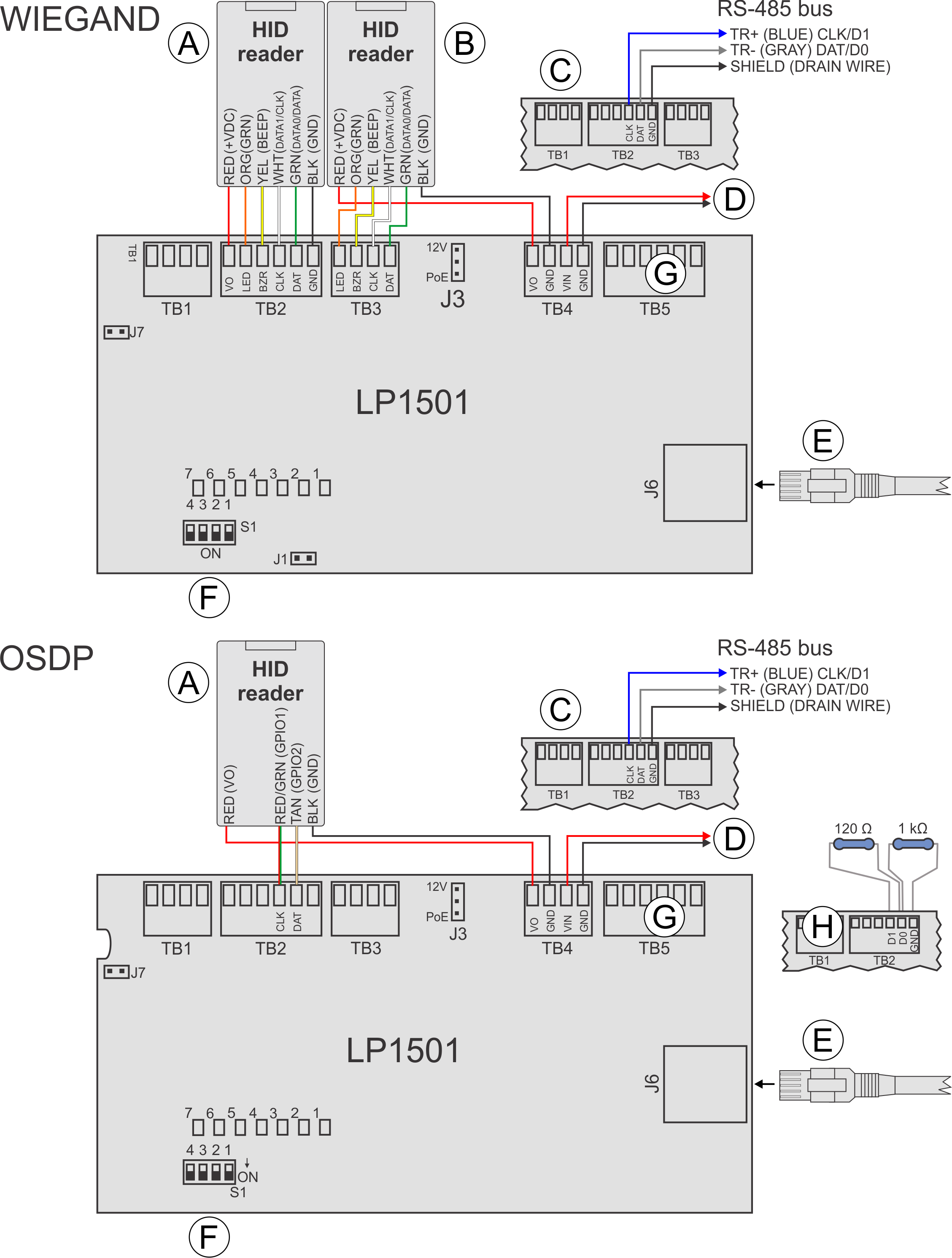

Le schéma suivant indique comment connecter le contrôleur.
A
Connexions du lecteur
TB2 : Lecteur 1
REMARQUE : Les couleurs des fils dans l'illustration se réfèrent aux lecteurs « pigtail » de HID ; les informations entre parenthèses se réfèrent aux lecteurs HID du « bornier ». Connectez le fil de drainage du câble blindé au contact GND du port de lecteur du module d’interface. Pour les lecteurs OSDP connectés en série, ne connectez pas le fil de drainage au dernier lecteur.
B
Connexions du lecteur (Wiegand seulement)a
TB3 : Lecteur 2
REMARQUE : Les couleurs des fils dans l'illustration se réfèrent aux lecteurs « pigtail » de HID ; les informations entre parenthèses se réfèrent aux lecteurs HID du « bornier ». Connectez le fil de drainage du câble blindé au contact GND du port de lecteur du module d’interface.
C
Bus RS-485
Branchement du bus RS-485 à d'autres modules Mercury.
REMARQUE : Lorsque vous utilisez le port TB2 pour RS-485, le contrôleur ne peut prendre en charge qu'un seul lecteur (TB3) en mode Wiegand.
D
Entrée d'alimentation
Connectez le + à VIN (respectez la polarité). Connectez le - à GND (masse). Utilisez des câbles de 20 AWG au minimum.
REMARQUE : Réglez le cavalier J3 sur 12 V.
E
Câble Ethernet
Connectez-vous au SynergisMC Cloud Link directement ou via l'infrastructure réseau.
F
Commutateurs d'adresse
Utilisés pour définir l'adresse du dispositif. Pour plus d'informations sur les réglages des adresses sur le contrôleur Mercury, reportez-vous aux instructions du fabricant.
G
Relais de sortie
2 A inductif à 30 VCC, 0,6 PF
H
Résistances
Pour les intégrations OSDP, empêchez les lecteurs d’interpréter le bruit comme des données sur une ligne RS-485 non pilotée en installant une résistance de rappel de 1k Ohm de D0 à GND sur TB2.
Pour les distances de câblage supérieures à 10 mètres, installez une résistance de terminaison de 120 ohms entre D0 et D1, ainsi qu'entre A (-) et B (+) sur le bus RS-485 du dernier lecteur connecté.
Pour savoir si vous devez ajouter une résistance de rappel 1K ohm entre D0 et GND, voir KBA-78953.
aLes contrôleurs Mercury LP1501 ne permettent pas de piloter un lecteur OSDP que depuis TB2.
