Als Teil Ihrer Installation müssen Sie möglicherweise ein Mercury-MR50-Schnittstellenmodul einbauen.
BEMERKUNG: Bei UL-zertifizierten Montagen darf der Ausgang des K2-Relais des MR50 den Montageraum nicht verlassen und muss kürzer als 30,5 m (100 ft.) sein.

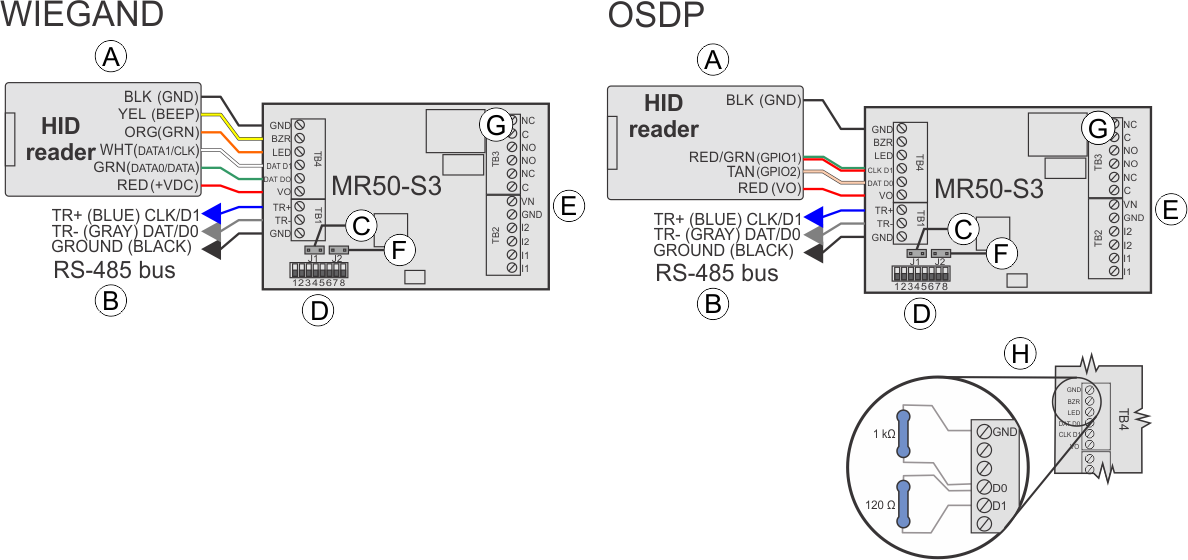

Die folgende Abbildung zeigt, wie das Modul angeschlossen wird.
A
Lesegerätverbindungen
Schließen Sie ein Lesegerät an.
BEMERKUNG: Die Kabelfarben in der Abbildung beziehen sich auf „Pigtail“-HID-Lesegeräte; die Angaben in Klammern beziehen sich auf „Terminalblock“-HID-Lesegeräte.
B
RS-485
RS-485-Busverbindung zu anderen Mercury-Modulen.
C
Leitungsabschluss
Bei Modulen am Ende der Leitung ist der Jumper J4 (MR50) oder J1 (MR50-S3) für 120 Ohm Leitungsabschluss.
D
Adress-Jumper / DIP-Schalter
Dient zum Einstellen der Geräteadresse. Weitere Informationen zu den Adresseinstellungen des Mercury-Moduls finden Sie in der Anleitung des Herstellers.
E
Einschalten
Verbinden Sie + mit VIN (Polarität beachten). Verbinden Sie - mit GND. Verwenden Sie mindestens 20 AWG-Drähte.
F
Eingang „Manipulation“
MR50: Normalerweise geschlossener Schalter (J3)
MR50-S3: Normalerweise offener Schalter (J2)
G
Relaisausgänge
MR50:
Relais 1: 5A induktiv, 0,6 PF
Relais 2: 1A induktiv, 0,6 PF
MR50-S3:
Relais 1: NO: 5A, NC: 3A induktiv, 0,6 PF
Relais 2: 1A induktiv, 0,6 PF
H
Widerstände
Bei OSDP-Integrationen ist zu verhindern, dass Lesegeräte Rauschen auf einer nicht angesteuerten RS-485-Leitung als Daten fehlinterpretieren, indem ein 1k Ohm Pull-down-Widerstand von D0 nach GND an TB4 installiert wird.
Bei Verdrahtungsentfernungen von mehr als 10 Metern installieren Sie einen 120 Ohm Abschlusswiderstand zwischen D0 und D1, sowie zwischen A (-) und B (+) auf dem RS-485 Bus des letzten angeschlossenen Lesegeräts.
Um herauszufinden, ob Sie einen 1-k-Ohm-Pulldown-Widerstand zwischen D0 und GND hinzufügen müssen, sehen Sie unter KBA-78953 nach.
