Mercury-MR16in-Verbindungen

Als Teil Ihrer Installation müssen Sie möglicherweise ein Mercury-MR16in-Schnittstellenmodul einbauen.

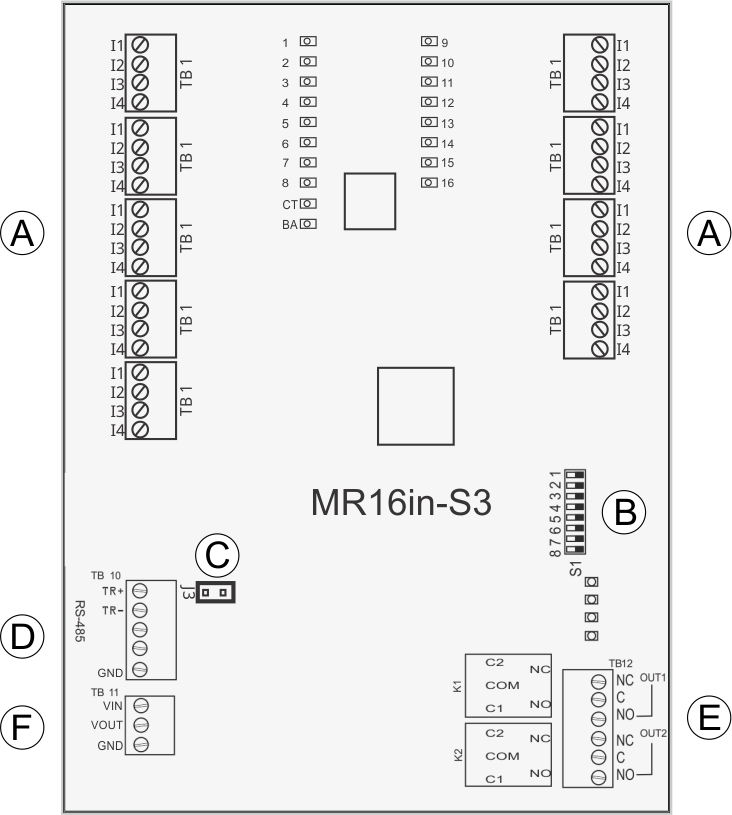

Die folgende Abbildung zeigt, wie das Modul angeschlossen wird.

A	Eingänge	16 universell einsetzbarer, programmierbarer Schaltkreistyp.
B	Adressschalter	Dient zum Einstellen der Geräteadresse. Weitere Informationen zu den Adresseinstellungen des Mercury-Moduls finden Sie in der Anleitung des Herstellers.
C	Leitungsabschluss	Bei Modulen am Ende der Leitung installieren Sie den Jumper für einen 120-Ohm-Leitungsabschluss (J2 wird nicht verwendet).
D	RS-485	RS-485-Busverbindung zu anderen Mercury-Modulen.
E	Relaisausgänge	MR16in: 5A induktiv, 0,6 PF MR16in-S3: NO: 5A, NC: 3A, induktiv, 0,6 PF
F	Einschalten	Verbinden Sie + mit VIN (Polarität beachten). Verbinden Sie - mit GND. Verwenden Sie mindestens 20 AWG-Drähte mindestens.
