Als Teil Ihrer Installation müssen Sie möglicherweise einen intelligenten Mercury LP1501-Controller einbauen.
WICHTIG: LP-Steuerungen verfügen über einen Micro-USB-Anschluss. Diese Verbindung darf nicht verwendet werden, wenn die Compliance des UL/ULC-gelisteten Zutrittskontrollsystems erforderlich ist und beibehalten werden soll.

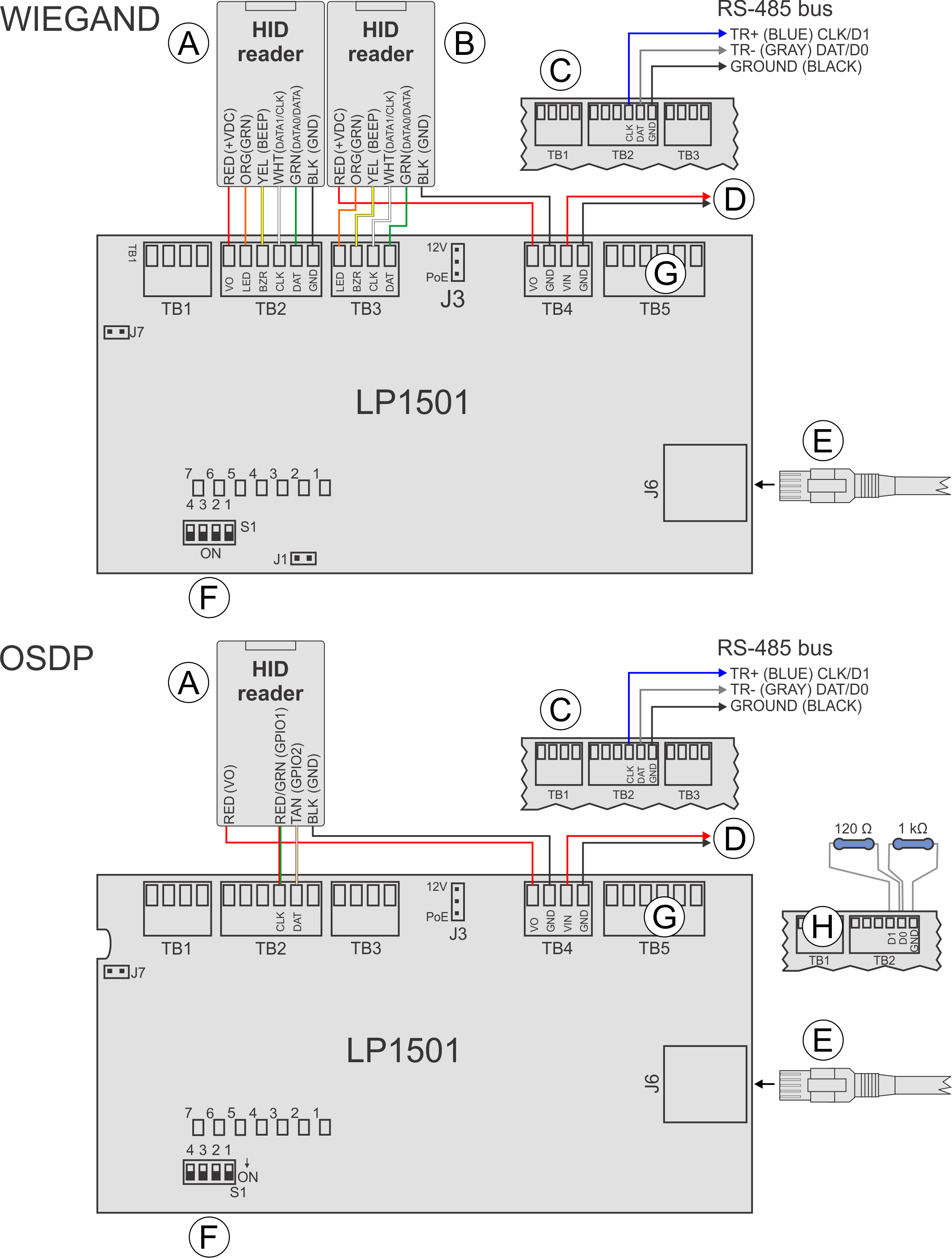

Das folgende Diagramm zeigt, wie das Steuergerät angeschlossen wird.
A
Lesegerätverbindungen
TB2: Lesegerät 1
BEMERKUNG: Die Kabelfarben in der Abbildung beziehen sich auf „Pigtail“-HID-Lesegeräte; die Angaben in Klammern beziehen sich auf „Terminalblock“-HID-Lesegeräte.
B
Lesegeräteanschlüsse (nur Wiegand)a
TB3: Lesegerät 2
BEMERKUNG: Die Kabelfarben in der Abbildung beziehen sich auf „Pigtail“-HID-Lesegeräte; die Angaben in Klammern beziehen sich auf „Terminalblock“-HID-Lesegeräte.
C
RS-485-Bus
RS-485-Busverbindung zu anderen Mercury-Modulen.
BEMERKUNG: Bei Verwendung des TB2-Anschlusses für RS-485 kann das Steuergerät nur ein Lesegerät (TB3) unterstützen.
D
Einschalten
Verbinden Sie + mit VIN (Polarität beachten). Verbinden Sie - mit GND. Verwenden Sie mindestens 20 AWG-Drähte.
BEMERKUNG: Setzen Sie den Jumper J3 auf 12V.
E
Ethernetkabel
Stellen Sie die Verbindung zu Synergis™ Cloud Link direkt oder über die Netzinfrastruktur her.
F
Adressschalter
Dient zum Einstellen der Geräteadresse. Weitere Informationen zu den Adresseinstellungen am Mercury-Steuergerät finden Sie in der Anleitung des Herstellers.
G
Relaisausgänge
2A induktiv @30 V dc, 0,6 PF
H
Widerstände
Bei OSDP-Integrationen ist zu verhindern, dass Lesegeräte Rauschen auf einer nicht angesteuerten RS-485-Leitung als Daten fehlinterpretieren, indem ein 1k Ohm Pull-down-Widerstand von D0 nach GND an TB2 installiert wird.
Bei Verdrahtungsentfernungen von mehr als 10 Metern installieren Sie einen 120 Ohm Abschlusswiderstand zwischen D0 und D1, sowie zwischen A (-) und B (+) auf dem RS-485 Bus des letzten angeschlossenen Lesegeräts.
Um herauszufinden, ob Sie einen 1-k-Ohm-Pulldown-Widerstand zwischen D0 und GND hinzufügen müssen, sehen Sie unter KBA-78953 nach.
aMercury-LP1501-Steuerungen sind nur in der Lage, ein OSDP-Lesegerät von TB2 zu steuern.
