Connexions de Mercury MR52

2023-05-02Dernière mise à jour

Dans le cadre de votre installation, il peut être nécessaire d'inclure un module d'interface Mercury MR52.

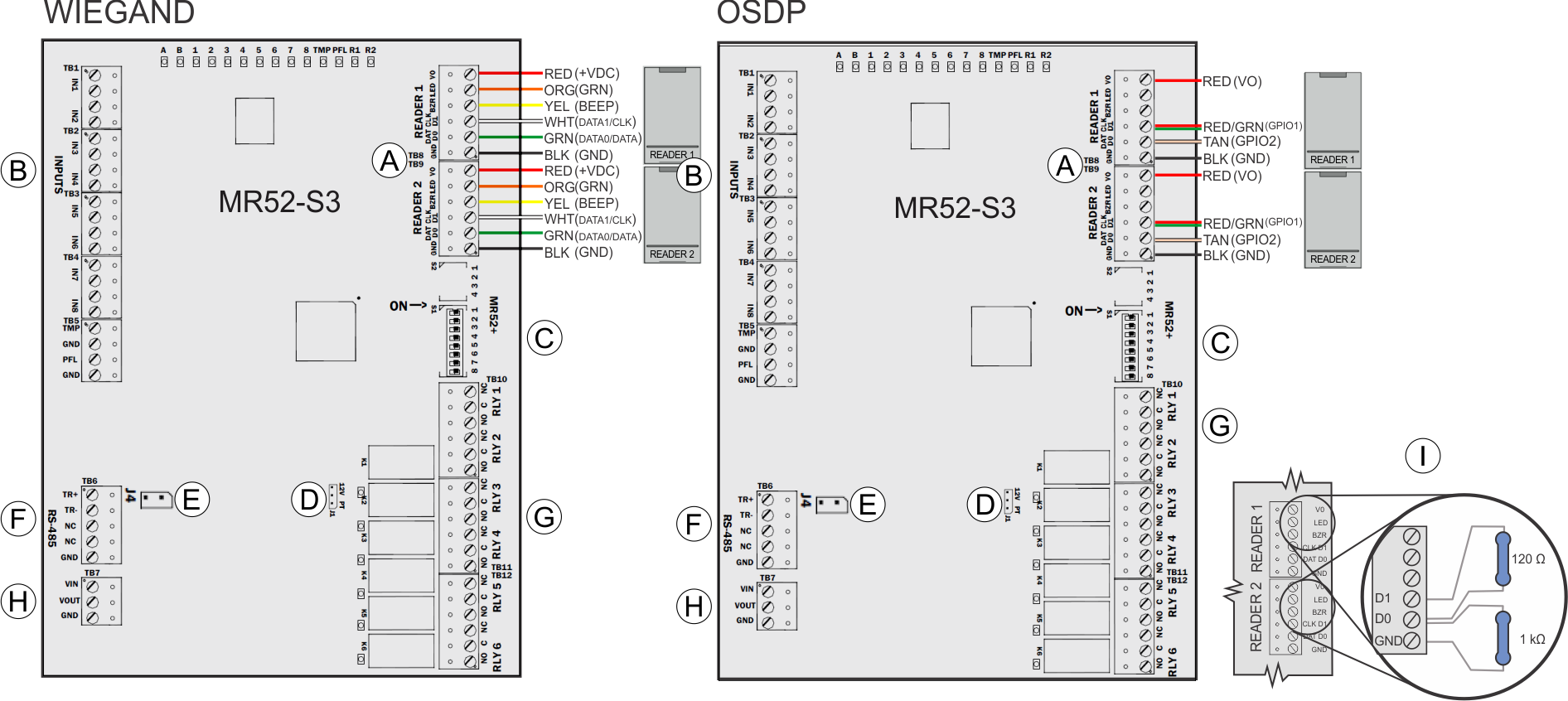

Le schéma suivant décrit comment connecter le module.
Unité MR52-S3 avec connexions
A Connexions du lecteur Les couleurs des fils dans l'illustration se réfèrent aux lecteurs « pigtail » de HID ; les informations entre parenthèses se réfèrent aux lecteurs HID du « bornier ».
B Entrées Les entrées 1 à 8 peuvent être configurées pour utiliser des résistances EOL (End-Of-Line, fin de ligne) et pour les contacts normalement ouverts ou normalement fermés.
C Commutateurs d'adresse Utilisés pour définir l'adresse du dispositif. Pour plus d'informations sur les réglages des adresses sur le module Mercury, reportez-vous aux instructions du fabricant.
D Alimentation lecteur 12 V = 12 VCC au niveau des lecteurs, PT = tension « Pass-Through » vers les lecteurs.
IMPORTANT : Pour les installations SynergisMC conformes UL294, installez toujours le cavalier sur la position PT.
E Sélection 2 W/4 W Installez le cavalier en position 2 W (4 W n'est pas pris en charge).
F Terminaison de la ligne Pour les modules d'interface de fin de ligne, installez le cavalier J5 (MR52) ou J4 (MR52-S3) pour terminaison de ligne 120 Ohms (J6 n'est pas utilisé).
G RS-485 Branchement du bus RS-485 à d'autres modules Mercury.
H Relais de sortie 6 x Form-C

MR52 : 5 A inductif à 28 VCC, 0,6 PF

MR52-S3 : NO : 5 A, NC : 3 A, inductif à 28 VCC, 0,6 PF

I Entrée d'alimentation Connectez le + à VIN (respectez la polarité). Connectez le - à GND (masse). Utilisez des câbles de 20 AWG au minimum.
J Résistances Pour les intégrations OSDP, empêchez les lecteurs d’interpréter le bruit sur une ligne RS-485 non pilotée comme des données en installant une résistance de rappel de 1k Ohm de D0 à GND sur Reader 1 et Reader 2.

Pour les distances de câblage supérieures à 10 mètres, installez une résistance de terminaison de 120 ohms entre D0 et D1, ainsi qu'entre A (-) et B (+) sur le bus RS-485 du dernier lecteur connecté.

Pour savoir si vous devez ajouter une résistance de rappel 1K ohm entre D0 et GND, voir KBA-78953.
