Dans le cadre de votre installation, il peut être nécessaire d'inclure un module d'interface Mercury MR50.
REMARQUE : Pour les installations certifiées UL, la sortie à partir du relais K2 du module MR50 ne doit pas quitter la pièce d'installation et doit être inférieure à 30,5 m (100 pieds).

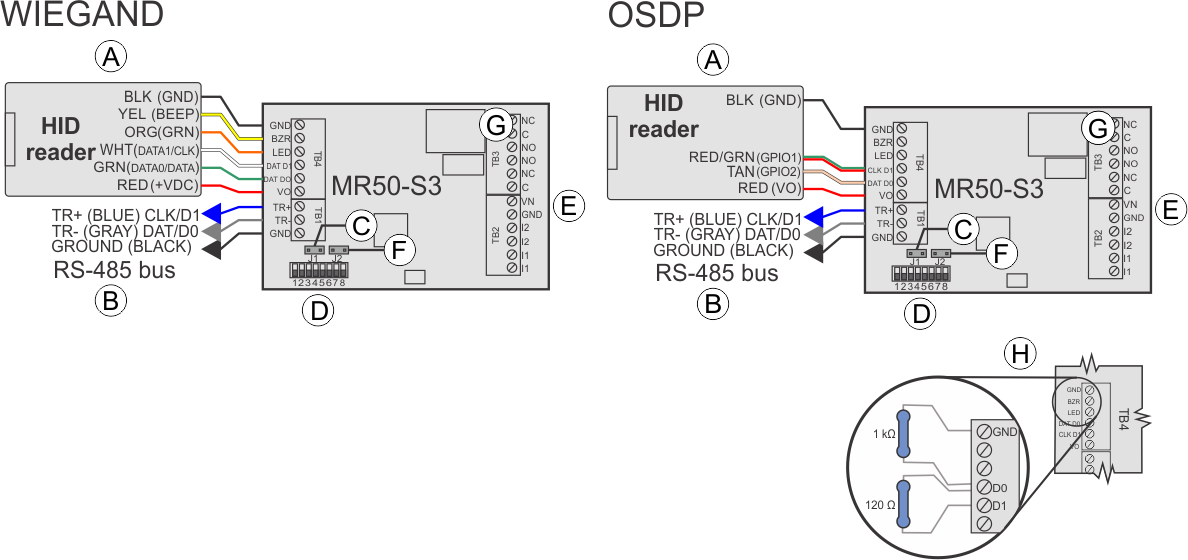

Le schéma suivant décrit comment connecter le module.
A
Connexions du lecteur
Branchez un lecteur.
REMARQUE : Les couleurs des fils dans l'illustration se réfèrent aux lecteurs « pigtail » de HID ; les informations entre parenthèses se réfèrent aux lecteurs HID du « bornier ».
B
RS-485
Branchement du bus RS-485 à d'autres modules Mercury.
C
Terminaison de la ligne
Pour les modules situés à l'extrémité de la ligne, installez un cavalier J4 (MR50) ou J1 (MR50-S3) pour terminaison de ligne 120 Ohms.
D
Cavaliers d'adresse / commutateurs DIP
Utilisés pour définir l'adresse du dispositif. Pour plus d'informations sur les réglages des adresses sur le module Mercury, reportez-vous aux instructions du fabricant.
E
Entrée d'alimentation
Connectez le + à VIN (respectez la polarité). Connectez le - à GND (masse). Utilisez des câbles de 20 AWG au minimum.
F
Entrée sabotage
MR50 : Commutateur Normalement fermé (J3)
MR50-S3 : Commutateur Normalement ouvert (J2)
G
Relais de sortie
MR50 :
Relais 1 : 5A inductif, 0,6 PF
Relais 2 : 1A inductif, 0,6 PF
MR50-S3 :
Relais 1 : NO : 5A, NC : 3A inductif, 0,6 PF
Relais 2 : 1A inductif, 0,6 PF
H
Résistances
Pour les intégrations OSDP, empêchez les lecteurs d’interpréter le bruit sur une ligne RS-485 non pilotée comme des données en installant une résistance de rappel de 1k Ohm de D0 à GND sur TB4.
Pour les distances de câblage supérieures à 10 mètres, installez une résistance de terminaison de 120 ohms entre D0 et D1, ainsi qu'entre A (-) et B (+) sur le bus RS-485 du dernier lecteur connecté.
Pour savoir si vous devez ajouter une résistance de rappel 1K ohm entre D0 et GND, voir KBA-78953.
