Dans le cadre de votre installation, il peut être nécessaire d'inclure un contrôleur intelligent Mercury LP1501.
IMPORTANT : Les contrôleurs LP sont équipés d'un port Micro USB. Cette connexion ne doit pas être utilisée si la conformité au système de contrôle d'accès répertorié par UL/ULC est exigée et doit être maintenue.

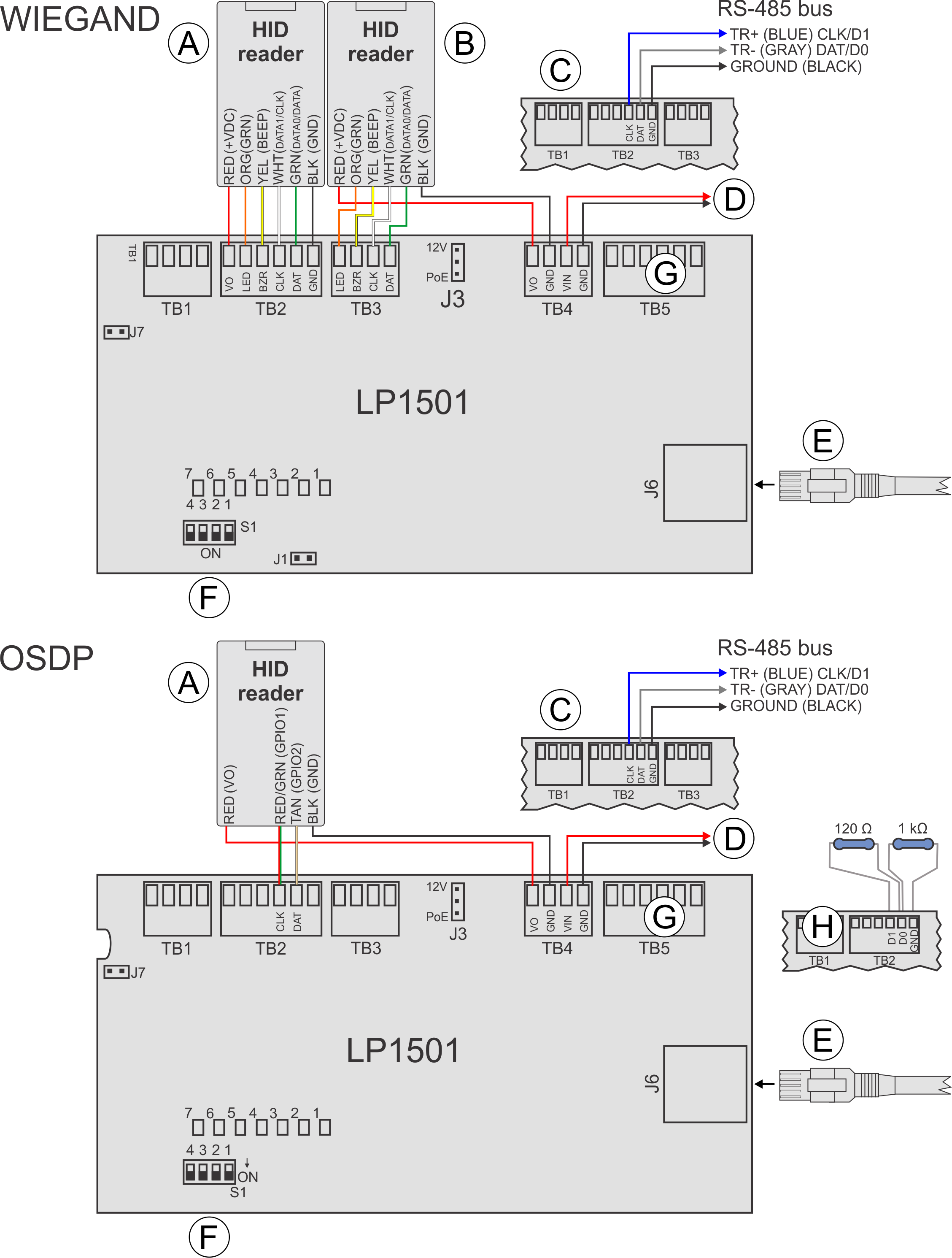

Le schéma suivant indique comment connecter le contrôleur.
A
Connexions du lecteur
TB2 : Lecteur 1
REMARQUE : Les couleurs des fils dans l'illustration se réfèrent aux lecteurs « pigtail » de HID ; les informations entre parenthèses se réfèrent aux lecteurs HID du « bornier ».
B
Connexions du lecteur (Wiegand seulement)a
TB3 : Lecteur 2
REMARQUE : Les couleurs des fils dans l'illustration se réfèrent aux lecteurs « pigtail » de HID ; les informations entre parenthèses se réfèrent aux lecteurs HID du « bornier ».
C
Bus RS-485
Branchement du bus RS-485 à d'autres modules Mercury.
REMARQUE : Lorsque vous utilisez le port TB2 pour RS-485, le contrôleur ne peut prendre en charge qu'un seul lecteur (TB3).
D
Entrée d'alimentation
Connectez le + à VIN (respectez la polarité). Connectez le - à GND (masse). Utilisez des câbles de 20 AWG au minimum.
REMARQUE : Réglez le cavalier J3 sur 12 V.
E
Câble Ethernet
Connectez-vous au SynergisMC Cloud Link directement ou via l'infrastructure réseau.
F
Commutateurs d'adresse
Utilisés pour définir l'adresse du dispositif. Pour plus d'informations sur les réglages des adresses sur le contrôleur Mercury, reportez-vous aux instructions du fabricant.
G
Relais de sortie
2 A inductif à 30 VCC, 0,6 PF
H
Résistances
Pour les intégrations OSDP, empêchez les lecteurs d’interpréter le bruit sur une ligne RS-485 non pilotée comme des données en installant une résistance de rappel de 1k Ohm de D0 à GND sur TB2.
Pour les distances de câblage supérieures à 10 mètres, installez une résistance de terminaison de 120 ohms entre D0 et D1, ainsi qu'entre A (-) et B (+) sur le bus RS-485 du dernier lecteur connecté.
Pour savoir si vous devez ajouter une résistance de rappel 1K ohm entre D0 et GND, voir KBA-78953.
aLes contrôleurs Mercury LP1501 ne permettent pas de piloter un lecteur OSDP que depuis TB2
