Konfigurieren von Schnittstellenmodulen, die an die Synergis™Cloud Link -Einheit angeschlossen sind

Um die Kommunikation zwischen der Synergis™ Cloud Link -Einheit und den verbundenen Schnittstellenmodulen herzustellen, müssen Sie diese im Synergis™ Appliance Portal konfigurieren.

1. Melden Sie sich bei der Synergis™Cloud Link-Einheit an.

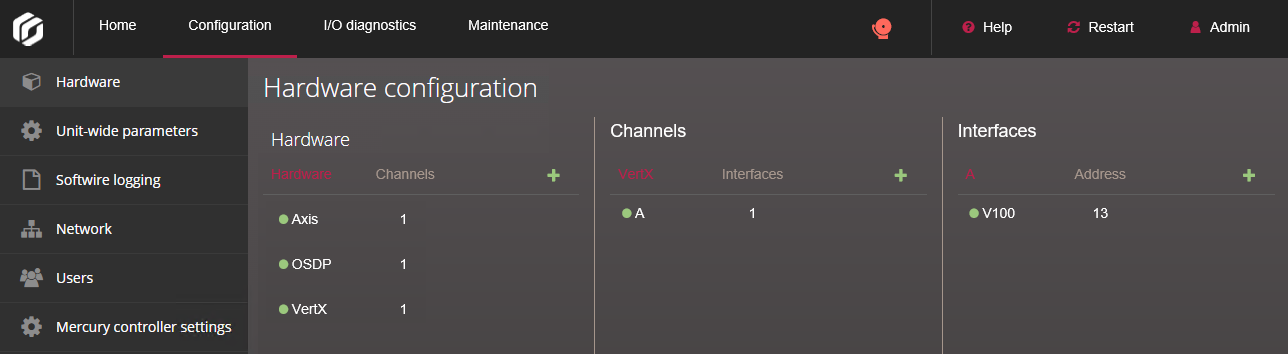

2. Klicken Sie auf Konfiguration > Hardware .
   Das Portal zeigt die Hardware-Struktur als drei Spalten an. Die in jeder Spalte angezeigten Informationen hängen davon ab, was Sie in der vorherigen Spalte ausgewählt haben:



   Hardware

   Ihre konfigurierten Hardware-Hersteller und die Anzahl die Kanäle, die Sie verwenden. Klicken auf einen Hardwarehersteller ruft dessen Kanäle in der zweiten Spalte auf.

   Kanäle

   Die Kanäle der Herstellers, die in der ersten Spalte ausgewählt sind. Wenn Sie den Mauszeiger über einen Kanal bewegen, werden die Optionen bearbeiten (), klonen () und löschen ().

   Schnittstellen

   Die Schnittstellenmodule, die mit dem Kanal verbunden sind, die in der zweiten Spalte ausgewählt sind.

3. Klicken Sie oben in der Spalte Hardware auf Hinzufügen ().

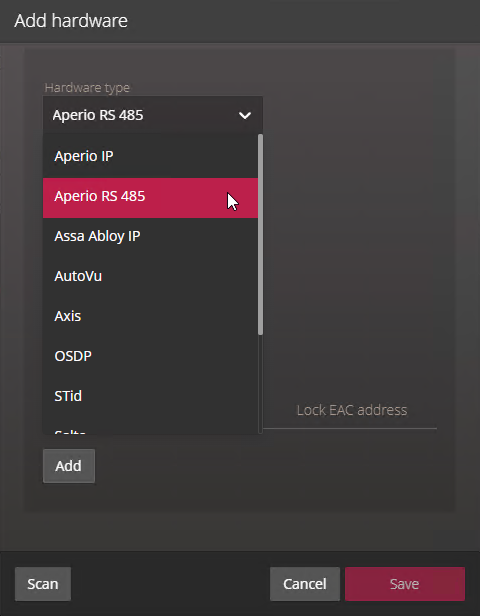

4. Wählen Sie im Dialogfeld Hardware hinzufügen den Hardwaretyp, den Kanal und die restlichen Eigenschaften des Schnittstellenmoduls aus. Diese hängen vom ausgewählten Hardwaretyp ab.



5. Fügen Sie im selben Dialogfeld wie folgt alle Schnittstellenmodule hinzu, die mit demselben Kanal verbunden sind:
   • Um die Schnittstellenmodule manuell hinzuzufügen, klicken Sie auf Hinzufügen.
   • Klicken Sie auf Scannen, um die Schnittstellenmodule zu ermitteln.

     Schnittstellenmodule desselben Herstellers, die an denselben Kanal angeschlossen sind, müssen dieselbe Baudrate verwenden und mit unterschiedlichen physischen Adressen konfiguriert sein, um in die Liste aufgenommen werden zu können.

6. Klicken Sie auf Speichern.
   Die von Ihnen hinzugefügten Hardwaretypen, Kanäle und Schnittstellenmodule werden im Hardwarediagramm angezeigt.
7. Wählen Sie jedes hinzugefügte Schnittstellenmodul im Hardwarediagramm aus, klicken Sie auf und konfigurieren Sie die Einstellungen im folgenden Fenster.
   Eine Beschreibung dieser Einstellungen finden Sie in der Dokumentation des Herstellers.
8. Klicken Sie unten auf der Seite auf Speichern.
