Définition de l'adresse physique des contrôleurs RS-485 DDS

2024-11-01Dernière mise à jour

Tous les contrôleurs de porte JET ou TPL qui sont connectés au même canal RS-485 ou qui se trouvent sur le même réseau local doivent utiliser des adresses physiques différentes.

À savoir

L'adresse physique doit être une valeur comprise entre 0 et 31, et elle est définie à l'aide des commutateurs DIP sur le contrôleur DDS. Les commutateurs DIP sont étiquetés différemment en fonction du modèle du contrôleur :
  • Pour les contrôleurs TPL, l'adresse physique est définie avec les commutateurs DS2/1 et JP4/1 - 5 DIP.
    REMARQUE :
    Si vous avez une carte d'extension TCP/IP connectée au contrôleur TPL, vous devez la retirer pour accéder aux commutateurs DIP.
  • Pour les contrôleurs JET, l'adresse physique est définie avec les commutateurs DS1/1 - 5 DIP.
Le protocole de lecteur est défini à l'aide des commutateurs JP4/6 - 8 DIP sur les contrôleurs TPL et des commutateurs DS1/6 - 8 DIP sur les contrôleurs JET. Par exemple, pour que Wiegand puisse lire jusqu'à 50 bits sans contrôle de parité sur un contrôleur TPL, réglez JP4/7 sur 1 ou ON. Pour en savoir plus, consultez la documentation de DDS correspondant à votre matériel spécifique.

Procédure

  1. Pour les contrôleurs TPL, réglez DS2/1 sur 1 ou ON.
  2. Définissez l'adresse physique sur les commutateurs JP4/1 - 5 ou DS1/1 - 5 DIP, conformément aux tableaux suivants :

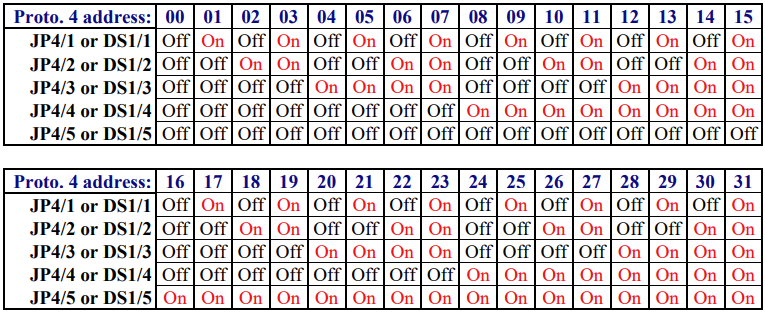

    Réglages de commutateur DIP pour modifier l'adresse physique sur les contrôleurs DDS.

Exemple

Pour régler l'adresse physique d'un contrôleur TPL sur 15, réglez DS2/1 sur ON et JP4/1 - 5 sur ON ON ON ON OFF, respectivement.

Pour régler l'adresse physique d'un contrôleur JET sur 16, réglez DS1/1 - 5 sur OFF OFF OFF OFF ON, respectivement.
