Inscrire les verrous Allegion Schlage AD et les modules PIM sur l’unité Synergis Cloud Link

2025-07-16Dernière mise à jour

Comme l’unité Synergis Cloud Link ne communique pas directement avec les verrous Allegion Schlage AD ou les modules PIM400, vous devez inscrire ces appareils par l’intermédiaire d’un contrôleur Mercury EP, LP, MP ou Honeywell, à l’aide de Config Tool.

Avant de commencer

  • Configurez une adresse RS-485 distincte sur chaque appareil Schlage (verrou AD Series et module PIM400) à l’aide de l’appareil portable Schlage Pidion, puis connectez le verrou et le module à votre contrôleur Mercury. Pour en savoir plus, voir le Guide de l’utilisateur des utilitaires Shlage.
  • Configurez l’adresse IP statique attribuée sur le contrôleur Mercury.

À savoir

Les contrôleurs Mercury inscrits sur une unité Synergis Cloud Link ne sont pas visibles sur la page Synergis Appliance Portal Matériel.

Sur l'unité Synergis Cloud Link, un ID de canal unique doit être affecté à chaque contrôleur Mercury. Tous les contrôleurs Mercury ont des bus RS-485 auxquels les appareils Schlage (AD-300 et PIM400) sont connectés. Chaque appareil Schlage connecté à un même bus RS-485 doit avoir une adresse RS-485 unique.

Procédure

  1. Sur la page d'accueil de Config Tool, ouvrez la tâche Contrôle d'accès.
  2. Cliquez sur Rôles et unités, puis cliquez sur l'unité Synergis Cloud Link.
  3. Cliquez sur Périphériques, puis sur Ajouter un élément ().

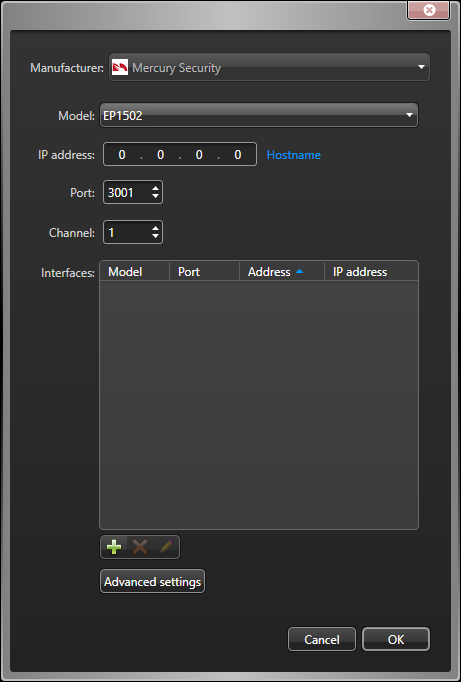

    Boîte de dialogue qui apparaît dans Config Tool lorsque vous ajoutez des périphériques à une unité Synergis Cloud Link.
  4. Saisissez les informations suivantes :
    Modèle
    Modèle du contrôleur.
    Adresse IP
    Adresse IP statique affectée au contrôleur par votre service informatique.
    Nom d’hôte
    Cliquez sur le lien bleu pour identifier le contrôleur par son nom d’hôte. Cette option n’est disponible que si vous exécutez Security Center 5.12.0.0 ou ultérieur.
    REMARQUE :
    Lorsque vous inscrivez un contrôleur Mercury avec son nom d’hôte, vous devez lui adjoindre .local si le contrôleur n’utilise pas le DHCP et le DNS sur le réseau.
    Port
    Port de communication. La valeur par défaut est 3001. Le port doit correspondre à la valeur configurée sur la page web Mercury Device Manager.
    Canal
    ID de canal correspondant à ce contrôleur. L'ID de canal peut être n'importe quelle valeur entre 0 et 63, et doit être unique dans le Synergis Cloud Link l'unité. Une fois qu’il est affecté, vous ne devez pas le modifier.
  5. Ajoutez les appareils Allegion Schlage qui sont connectés à votre contrôleur Mercury.
    1. Sous la liste Interfaces, cliquez sur Ajouter un élément ().
    2. Dans la boîte de dialogue qui apparaît, sélectionnez le Modèle (AD-300 ou PIM400), le Port et l’Adresse (0 à 31).
    3. (PIM400 seulement) Dans Min, entrez le premier numéro de porte associé au PIM400, et dans Nombre, entrez le nombre de portes associées au PIM400.
      Tous les numéros de porte, de Min à Min+Nombre doivent correspondre à un verrou sans fil AD-400.
    4. Cliquez sur OK.
    5. Répétez l’opération selon vos besoins.
  6. (Facultatif) Cliquez sur Options avancées pour modifier les réglages avancés.
    Les réglages disponibles dépendent du modèle de contrôleur sélectionné. Vous pouvez généralement modifier le débit en bauds du port série disponible, les valeurs personnalisées d’entrées supervisées et la configuration d’événement d’entrée d’alimentation.

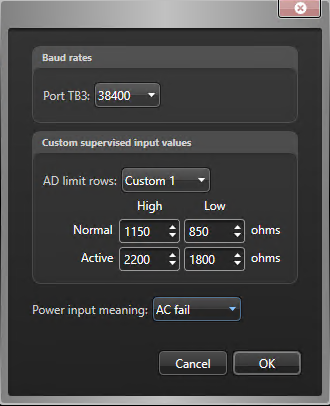

    Boîte de dialogue Options avancées pour un contrôleur Mercury dans Config Tool.
    REMARQUE :
    Vous pouvez configurer quatre préréglages personnalisés différents sur les entrées de votre contrôleur Mercury. Pour les utilisateurs qui passent d’une version antérieure de Security Center et qui ont configuré une valeur personnalisée, le préréglage apparaît sous Personnalisé 1 dans la liste Lignes de limites AD.
  7. Cliquez sur OK au bas de la boîte de dialogue.
  8. Cliquez sur Appliquer.
    Le contrôleur Mercury ainsi que tous ses sous-tableaux et périphériques connectés sont affichés sur la page Périphériques.

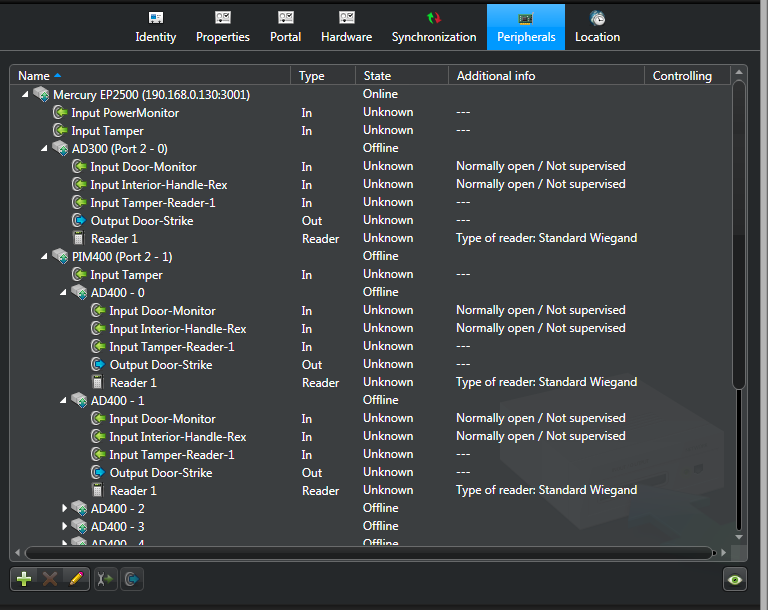

    Page Périphériques d’un contrôleur Mercury dans Config Tool.
    L'ajout de modules d'interface à l'unité Synergis Cloud Link entraîne un redémarrage logiciel de l'unité. Durant ce processus, l'unité Synergis Cloud Link et tous les périphériques associés sont affichés en rouge.
