Synergis Cloud Link – Anschlüsse

Die Synergis™ Cloud Link-Appliance verfügt über Anschlüsse und Ports für die Stromversorgung (12 V DC und PoE), Ethernet, Überwachungseingänge und für Module, die RS-485 Kommunikation benötigen.

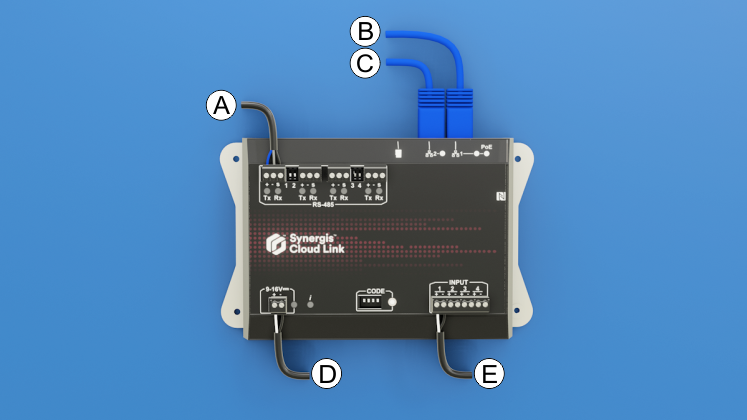

	Hardware-Verbindung	Was Sie wissen sollten
A	RS-485-Kabel	Schließen Sie Lesegeräte oder Module an, die RS-485-Kommunikation benötigen. Weitere Informationen dazu finden Sie unter RS-485-Kommunikationskanäle.
B	Ethernetkabel	Verwenden Sie den Ethernet-Anschluss 1 zum Anschluss an IP-Schnittstellen oder zur Stromversorgung von Synergis Cloud Link über Power over Ethernet (PoE). Weitere Informationen finden Sie unter Stromversorgung für die Appliance.
C	Ethernetkabel	Verwenden Sie den Ethernet-Anschluss 2 für die Verbindung mit dem LAN des Gebäudes oder anderen IP-Schnittstellen.
D	DC-Netzkabel	Schließen Sie Synergis Cloud Link an ein 12-V-DC-Netzteil (nominal) an. Weitere Informationen dazu finden Sie unter Stromversorgung für die Appliance.
E	Überwachungseingänge	Sie können die Eingänge zur Überwachung externer Ereignisse im Zutrittskontrollsystem verwenden. Weitere Informationen dazu finden Sie unter Überwachungseingänge.

BEMERKUNG: Die Appliance wird mit den erforderlichen Schraubklemmenanschlüssen geliefert.
