Configurer les modules d’interface connectés à l'unité SynergisMC Cloud Link

2022-09-01Dernière mise à jour

Pour établir la communication entre l'unité SynergisMC Cloud Link et les modules d'interface connectés, vous devez les configurer sur le SynergisMC Appliance Portal.

Procédure

  1. Connectez-vous à l'unité SynergisMC Cloud Link.
  2. Cliquez sur Configuration > Matériel .
    Le portail présente l'arborescence matérielle en trois colonnes. Les informations affichées dans chaque colonne variant en fonction de la sélection dans la colonne précédente :

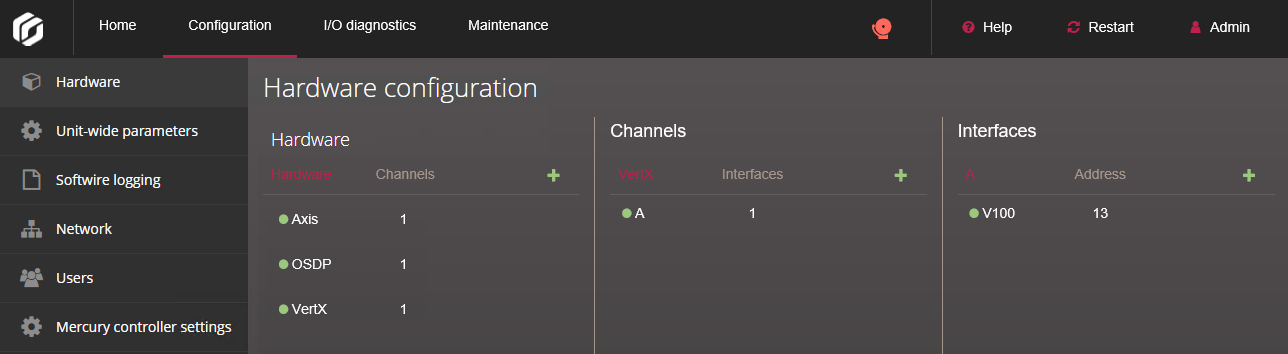

    Arborescence de configuration matérielle avec les trois colonnes développées sur le Synergis™ Appliance Portal.
    Matériel
    Les fabricants de matériel configurés et le nombre de canaux utilisés. Cliquez sur un fabricant de matériel pour afficher ses canaux dans la deuxième colonne.
    Canaux
    Les canaux utilisés par le fabricant sélectionné dans la première colonne. Survolez un canal pour afficher les options modifier (), cloner () et supprimer ().
    Interfaces
    Les modules d'interface connectés au canal sélectionné dans la deuxième colonne.
  3. En haut de la colonne Matériel, cliquez sur Ajouter ().
  4. Dans la boîte de dialogue Ajouter du matériel, sélectionnez le Type de matériel, le Canal et les autres propriétés du module d'interface, qui varient en fonction du type de matériel sélectionné.

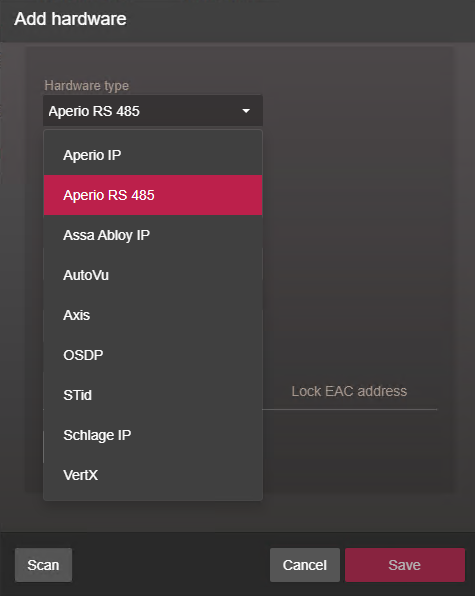

    Boîte de dialogue Ajouter du matériel affichant différentes options de type de matériel sur le Synergis™ Appliance Portal.
  5. Dans la même boîte de dialogue, ajoutez tous les modules d'interface connectés au même canal :
    • Pour ajouter les modules d’interface manuellement, cliquez sur Ajouter.
    • Pour découvrir les modules d’interface, cliquez sur Analyser.

      Les modules d'interface d'un même fabricant connectés à un même canal que vous souhaitez ajouter à la liste doivent utiliser le même débit en bauds, et être configurés avec des adresses physiques distinctes.

  6. Cliquez sur Enregistrer.
    Le type de matériel, le canal et les modules d'interface que vous venez d'ajouter apparaissent dans l'arborescence matérielle.
  7. Sélectionnez chaque module d'interface dans l'arborescence matérielle, cliquez sur Modifier () puis configurez ses réglages dans la fenêtre qui s'affiche.
    Pour une description des réglages, consultez la documentation du fabricant.
  8. Au bas de la page, cliquez sur Save (Enregistrer).
