Connexions de Mercury MR16out

2022-01-28

Dans le cadre de votre installation, il peut être nécessaire d'inclure un module d'interface Mercury MR16out.

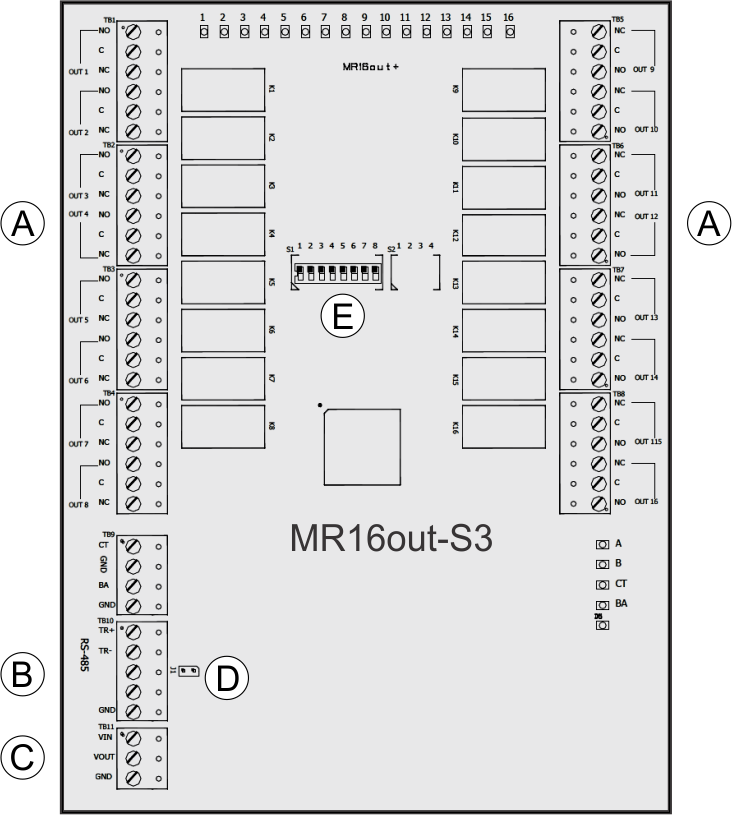

Le schéma suivant décrit comment connecter le module.


A	Sorties	MR16out : 5A inductif, 0,6 PF MR16out-S3 : NO : 5A, NC : 3A, inductif, 0,6 PF
B	RS-485	Branchement du bus RS-485 à d'autres modules Mercury.
C	Entrée d'alimentation	Connectez le + à VIN (respectez la polarité). Connectez le - à GND (masse). Utilisez des câbles de 20 AWG au minimum.
E	Terminaison de la ligne	Pour les modules d'interface situés à l'extrémité de la ligne, installez un cavalier J1 pour terminaison de ligne 120 Ohms.
F	Commutateurs d'adresse	Utilisés pour définir l'adresse du dispositif. Pour plus d'informations sur les réglages des adresses sur le module Mercury, reportez-vous aux instructions du fabricant.
